ユニファイねじ・インチねじ・ウィットねじの取扱いページです。ユニファイ(UNC・UNF)・ウィットの外国規格のねじを取り扱っております。 No.0~12、3/16~1インチ、長さ1/16~9インチ、材質6種類、表面処理17種類からお選び頂けます。商品点数は約1万点以上の取扱いがございます。 バラ対応可能商品が多数取り揃えており、1本から当日出荷が可能です。

インチねじとは、名のとおりインチサイズのねじです。基準は1”(1インチ)約25.4㎜です。 太さが何インチ(inch)かと、1インチ(inch)の中にねじ山が何山あるのかでサイズが決定します。ねじ記号の読み方には独特な言い方があり、1/8(8分の1)を1分(いちぶ)と読みます。5/8ならば5分といった具合です。

ユニファイねじ

記号:UNC、UNF

米国規格ANSI B 1.1a(Unified screw threeads-metruc translation)に決められているものをユニファイねじと呼びます。 セラーズがねじ山角60度のインチねじ(ユニファイねじ)を標準化し、アメリカ・イギリス・カナダの間で統一使用されました。
UNCが並目JIS B 0206:1973。(Coarse-thread series)、ISO R 263に規定されているISOインチねじの並目系列のねじに一致しています。ねじはピッチが狭いほどより強く締まり、緩みにくいとされますが、締め込む回数がそれだけ増えてしまうため、作業効率とどちらを優先するかによって使い分けられます。
UNFが細目JIS B 0208:1973。(Fine-thread series)になります。

呼び NC 並目 NF 細目 ピッチ ねじの外径許容寸法 ユニファイ(インチ)ねじとメートル並目ねじの
太さとピッチとの比較
ミリに換算 最大 最小
No.0   80 0.317 1.51 1.43 太さはM 1.6のねじに似ている
No.1    72 0.352 1.83  1.75  太さはM 1.7のねじに似ている
 (64)   0.397
No.2  56   0.453 2.16  2.06  M 2より少し太くてピッチが似ている
  (64) 0.397
No.3 48   0.529 2.49  2.38  M 2.5とほぼ同じ太さでピッチが粗い
  (56) 0.454
N0.4 40   0.635 2.82  2.69  M 3より少し細くてピッチが粗い
  (48) 0.529
No.5 40   0.635 3.15  3.02  M 3より少し太くてピッチが粗い
  (44) 0.577
No.6 32   0.793 3.48  3.33  M3.5とほぼ同じ太さでM 5のピッチに似ている
  (40) 0.635
No.8 32   0.793 4.14  3.99  M 4より少し太くM 5のピッチに似ている
  (36) 0.706
No.10 24   1.058 4.8 4.61 M 5より少し細くピッチはM 6より少し粗い
  32 0.793 4.8 4.65 M 5のナットが入るので、10-32のナットで確認
No.12 24   1.058 5.46 5.27  M6に比べて少し細くピッチが少し粗い
  (28) 0.907
1/4 20   1.27 6.32 6.11 M6より少し太くピッチはM8に似ている
  28 0.907 6.32 6.16 M6より少し太くピッチはM6より細かい
5/16 18   1.411 7.9 7.68 M8とほぼ同じ太さでピッチは粗い
  24 1.058 7.9 7.72 M8とほぼ同じ太さでピッチは細かい
3/8 16   1.587 9.49 9.25 M10より少し細くてピッチは似ている
  24 1.058 9.49 9.31 M10より少し細くてピッチは細かい
7/16 14   1.814 11.07 10.81 M12より少し細くてピッチが粗い。
  20 1.27 11.07 10.87 M12より少し細くてピッチはM8に似ている
1/2 13   1.953 12.66 12.38 M12より少し太くM12よりピッチが粗い。
  20 1.27 12.66 12.46 M12より少し太くピッチはM8に似ている
9/16 12   2.116 14.24 13.95 M14より少し太くM14よりピッチが粗い
  18 1.411 14.24 14.03 M14より少し太くM14よりピッチが細かい
5/8 11   2.309 15.83 15.52 M16とほぼ同じ太さでピッチは粗い
  18 1.411 15.83 15.61 M16とほぼ同じ太さでピッチは細かい
3/4 10 16
7/8 9 14
1” 8

ウィットねじ

記号:W

イギリスの古い規格のねじ。
1968年にJIS規格は廃止されたが、水道関係や、建設関係で根強く使われています。
山の角度が55度のです。

インチ
表示(")
ねじの呼び(呼び方) 1インチ
当りの
山数
(25.4mm)
ピッチ
(P)
おねじ めねじ 六角頭
s
(対辺)
mm
外径 有効径 谷の径 谷の径 有効径 内径(1)
d d2 d1 D D2 D1(参考)
1/8 1分 (いちぶ) 40 0.64 3.18           6
5/32 1分2厘5毛 (さんにのご) 32 0.79 3.97           8
3/16 1分5厘 (いちぶごりん) 24 1.06 4.76           8
1/4 2分 (にぶ) 20 1.27 6.35 5.54 4.72 6.35 5.54 4.91 10
5/16 2分5厘 (にぶごりん) 18 1.41 7.94 7.03 6.13 7.94 7.03 6.34 14
3/8 3分 (さんぶ) 16 1.59 9.53 8.51 7.49 9.53 8.51 7.73 17
7/16 3分5厘 (さんぶごりん) 14 1.81 11.11 9.95 8.79 11.11 9.95 9.06 19
1/2 4分 (よんぶ) 12 2.12 12 11.35 9.99 12.7 11.35 10.3 21
9/16 4分5厘 (よんぶごりん) 12 2.12 14.29 12.93 11.58 14.29 12.93 11.89
5/8 5分 (ごぶ) 11 2.31 15.88 14.4 12.92 15.88 14.4 13.26 26
3/4 6分 (ろくぶ) 10 2.54 19.05 17.42 15.8 19.05 17.42 16.17 32
7/8 7分 (ななぶ) 9 2.82 22.23 20.42 18.61 22.23 20.42 19.03 35
1インチ 1吋 (いんち) 8 3.18 25.4 23.37 21.33 25.4 23.37 21.8 41
1-1/8 1吋1分 (いんちいちぶ) 7 3.63 28.58 26.25 23.93 28.58 26.25 24.47 46
1-1/4 1吋2分 (いんちにぶ) 7 3.63 31.75 29.43 27.1 31.75 29.43 27.64 50
1-3/8 1吋3分 (いんちさんぶ) 6 4.23 34.93 32.21 29.5 34.93 32.21 30.13 54
1-1/2 1吋半 (いんちはん) 6 4.23 38.1 35.39 32.68 38.1 35.39 33.3 58
1-5/8 1吋5分 (いんちごぶ) 5 5.08 41.28 38.02 34.77 41.28 38.02 35.52 63
1-3/4 1吋6分 (いんちろくぶ) 5 5.08 44.45 41.2 37.94 44.45 41.2 38.69 67
1-7/8 1吋7分 (いんちななぶ) 4-1/2 5.64 47.63 44.01 40.4 47.63 44.01 41.23 71
2" 2吋 (にいんち) 4-1/2 5.64 50.8 47.19 43.57 50.8 47.19 44.41 77
2-1/4 2吋2分 (にいんちにぶ) 4 6.35 57.15 53.08 49.02 57.15 53.08 49.96 85
2-1/2 2吋半 (にいんちはん) 4 6.35 63.5 59.43 55.37 63.5 59.43 56.31 95
3" 3吋 (さんいんち) 3-1/2 7.26 76.2 71.55 66.91 76.2 71.55 67.98 110
4" 4吋 (よんいんち) 3 8.47 101.6 96.18 90.76 101.6 96.18 92.01 145
5" 5吋 (ごいんち) 2-3/4 9.24 127 121.09 115.17 127 121.09 116.54 180

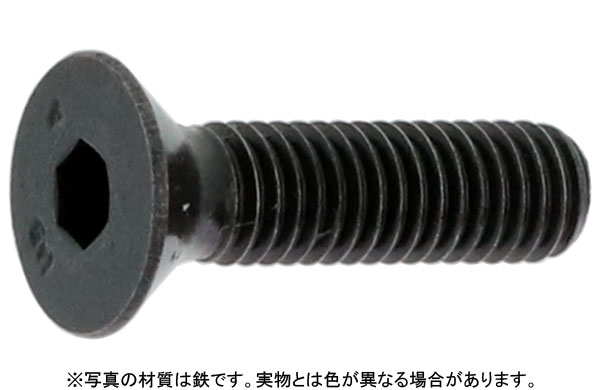

ユユニファイ並目ネジ(UNC)

写真をクリックすると詳細へジャンプします。

ユニファイ細目ネジ(UNF)

写真をクリックすると詳細へジャンプします。

ウィットネジ(W)

写真をクリックすると詳細へジャンプします。
