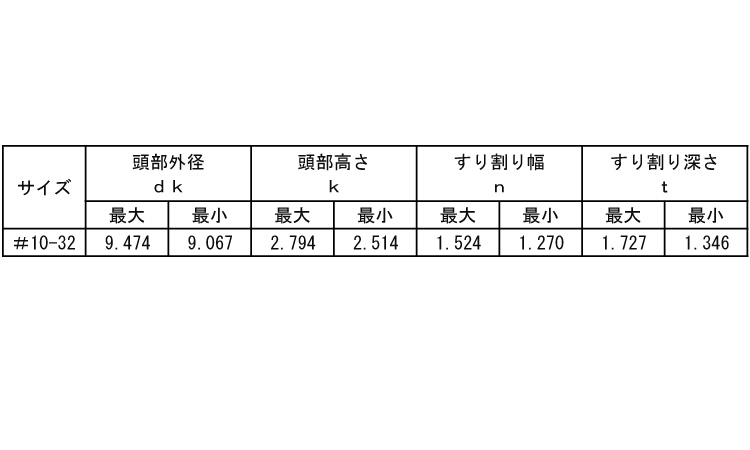

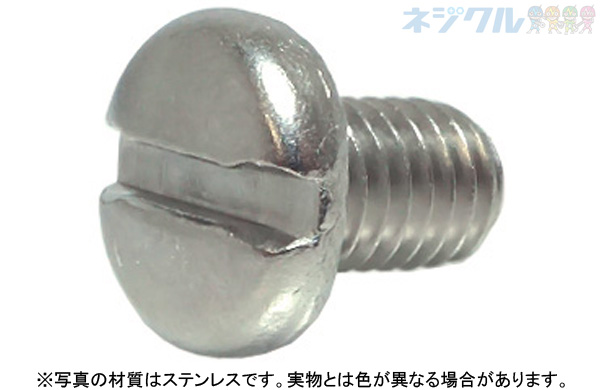

インチネジ（ー）ＵＮＦ（ＰＡＮ）は、ユニファイ細目ねじのUNF（Unified National Fine）をねじ部に採用し、頭部にマイナスドライバー用のすりわりを設けたなべ頭小ねじです。取り扱い径は#10で、長さ1/4から3inchまでの実質15サイズがあります。材質はステンレス、表面処理は生地です。

PANはなべ頭を表し、頭部上面に丸みがあり、締結後も頭部が部材表面に残る形状です。皿小ねじのように頭部を皿穴へ沈めて使用する形状ではありません。本商品は十字穴ではなく一本のすりわりを持つため、対応するマイナスドライバーを使用して締め付けます。

UNFはインチ系のユニファイ細目ねじです。同じ呼び径のUNCと比較すると、一般に1インチ当たりのねじ山数が多く、ピッチが細かくなります。そのため、UNFのおねじには同じ呼び径・ねじ山数のUNFめねじを組み合わせる必要があります。呼び径が同じでもUNCやメートルねじとは互換性がありません。

全ねじとは、軸部の広い範囲にねじ山が設けられた構造を指します。全ねじでは相手側のめねじ位置に合わせて締結しやすくなります。ただし、全ねじかどうかはサイズによって異なるため、ねじ部長さが重要な場合は対象サイズの寸法を個別に確認してください。

このねじを使用する主な理由は、既存設備や機械がUNFねじ、なべ頭、すりわり付き頭部を前提として設計されている場合に、その締結条件へ合わせるためです。交換や補修では、外径だけで判断せず、UNFであること、#10の呼び径、ねじ山数、必要な長さ、頭部形状を確認してください。

UNFはユニファイ細目ねじと呼ばれるインチ系のねじ系列です。日本で一般的に使用されるJISのメートルねじやISOメートルねじとは、呼び径やピッチの表し方が異なります。規格への適合が必要な用途では、対象商品の仕様を個別に確認してください。

インチネジ（ー）UNF（PAN）は、ユニファイ細目ねじUNFとマイナス用すりわり付きなべ頭を組み合わせ、対応するUNFめねじの締結や交換に使用する小ねじです。
