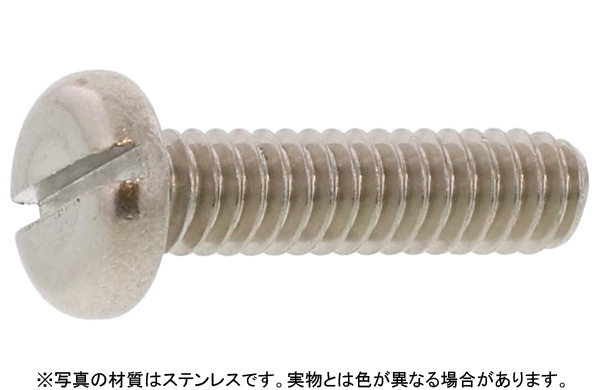

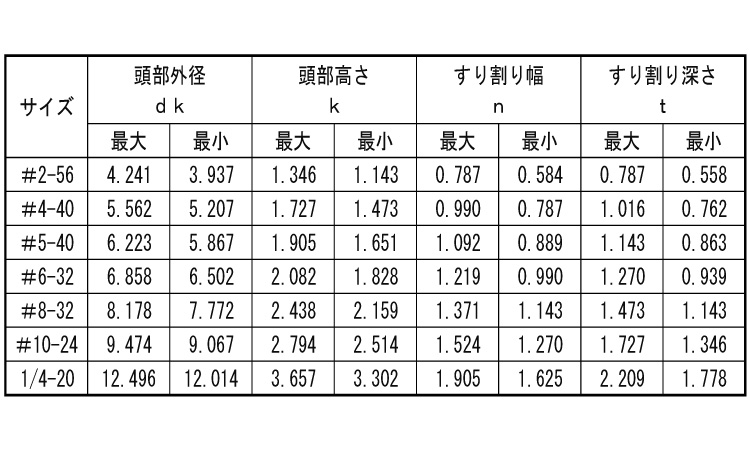

インチネジ（ー）ＵＮＣ（ＰＡＮ）は、ユニファイ並目ねじのUNC（Unified National Coarse）をねじ部に採用し、頭部にマイナスドライバー用のすりわりを設けたなべ頭小ねじです。#2から1/4までの径があり、径と長さを組み合わせた実質101サイズを取り扱っています。材質はステンレス、表面処理は生地です。

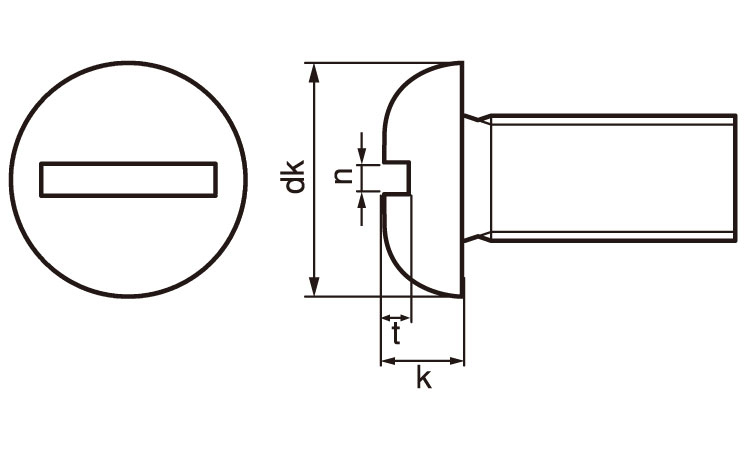

PANはなべ頭を表し、頭部上面に丸みがあり、締結後も頭部が部材表面に残る形状です。皿小ねじのように皿穴へ沈めて使用する頭部ではありません。本商品は十字穴ではなく一本のすりわりを持つため、すりわり幅に合ったマイナスドライバーを使用します。

UNCはインチ系のユニファイ並目ねじです。呼び径だけでなく、1インチ当たりのねじ山数によってねじサイズを確認します。同じような外径であっても、メートルねじやUNFなどねじ山の体系が異なるねじとは組み合わせられません。

全ねじとは、軸部の広い範囲にねじ山が設けられた構造を指します。全ねじは相手側のめねじ位置に合わせてねじをかみ合わせやすい特徴があります。ただし、サイズにより全ねじであるかどうかは異なります。ねじ部長さが重要な場合は、対象サイズの寸法を個別に確認してください。

このねじを使用する主な理由は、既存設備や機械がUNCねじ、なべ頭、すりわり付き頭部を前提として設計されている場合に、その締結条件へ合わせるためです。交換時は外径だけで判断せず、UNCであること、呼び径、ねじ山数、必要な長さ、頭部形状を確認してください。

UNCはユニファイ並目ねじと呼ばれるインチ系のねじ系列です。日本で一般的に使用されるJISのメートルねじやISOメートルねじとは、呼び径やピッチの表し方が異なります。規格への適合が必要な用途では、対象商品の仕様を個別に確認してください。

インチネジ（ー）UNC（PAN）は、ユニファイ並目ねじUNCとマイナス用すりわり付きなべ頭を組み合わせ、対応するUNCめねじの締結や交換に使用する小ねじです。
