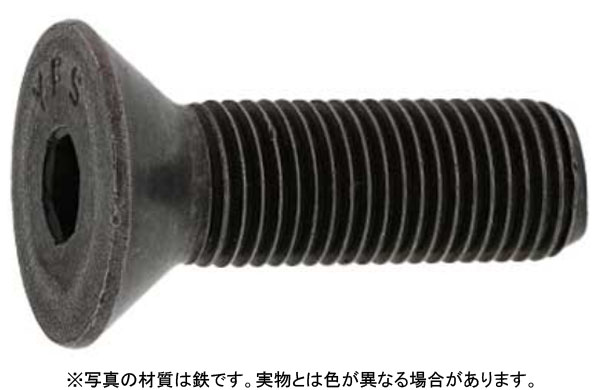

皿キャップボルト（ＵＮＦは、皿形状の頭部に六角穴を設け、六角レンチで締付け・取り外しを行うUNF（ユニファイ細目ねじ）のインチボルトです。ラインナップは#0、#1、#10、1/4、5/16、3/8、1/2の7径があり、長さとの組み合わせで実質70サイズを取り扱っています。最小は#0×1/8、最大径側は1/2×2inchまで、全体の最長は4inchで、5/16×4inchがあります。材質は鉄とステンレス、表面処理は生地です。

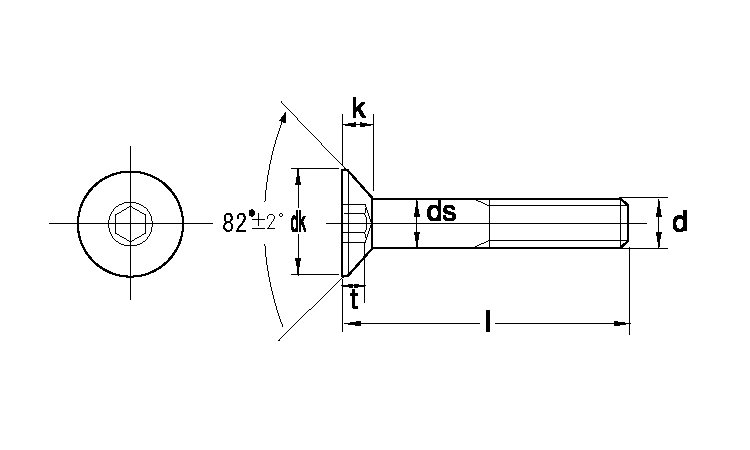

皿頭は頭部下面が円すい状になっており、対応する皿穴へ取り付けることで、締結後の頭部を部材表面へ納めやすい形状です。一般的なキャップボルトの円筒形頭部とは異なり、頭部の突出を抑えたい箇所で使用します。取り付け側には皿頭形状に対応する皿穴が必要です。

頭部には六角穴があり、六角レンチを差し込んで締付け・取り外しを行います。六角ボルトのように頭部外周へスパナを掛ける必要がないため、スパナを振るスペースが少ない場所でも作業しやすい構造です。

ねじ部にはUNFを採用しています。UNFはUnified National Fineの略で、ユニファイ細目ねじと呼ばれるインチ系ねじです。同じ呼び径のUNCより一般に1インチ当たりのねじ山数が多く、ピッチが細かいことが特徴です。そのため、同じ呼び径でもUNCのめねじとは組み合わせることができません。

全ねじとは軸部の広い範囲にねじ山が設けられた構造で、半ねじでは軸部の一部にねじ山がない部分があります。本商品はサイズによってねじ部の状態が異なるため、ねじ部長さが選定条件になる場合は対象サイズの寸法を個別に確認してください。

選定時はUNFであること、呼び径、長さ、皿頭と取り付け側の皿穴との適合、六角穴サイズ、材質、表面処理を確認してください。

UNFはユニファイ細目ねじと呼ばれるインチ系のねじです。日本で一般的に使用されるJIS・ISOのメートルねじとは、呼び径やピッチ、ねじ寸法の体系が異なります。同じユニファイねじでもUNCは並目、UNFは細目であり、同じ呼び径でもねじ山数とピッチが異なります。

規格適合が必要な用途では、UNFねじ、皿頭の寸法・角度、六角穴寸法を含めて対象商品の仕様を確認してください。

皿キャップボルト（ＵＮＦは、皿頭に六角穴を備え、対応する皿穴へ頭部を納めやすくした、六角レンチで締め付けるUNF細目のインチボルトです。
