ボタンキャップボルト（ＵＮＣは、丸みがあり高さを抑えたボタン形状の頭部に六角穴を設け、六角レンチで締付け・取り外しを行うUNC（ユニファイ並目ねじ）のインチボルトです。ラインナップは#2、#3、#4、#5、#6、#8、#10、1/4、5/16、3/8、1/2、5/8の12径があり、長さとの組み合わせで実質160サイズを取り扱っています。最大径側は5/8×2inchまで、全体の最長は1/4×6inchです。材質は鉄とステンレス、表面処理は生地とBK(黒)があります。

ボタン頭は、一般的なキャップボルトの円筒形頭部と比べて高さを抑え、上面に丸みを持たせた形状です。締結後も頭部は部材表面に残りますが、通常のキャップボルトより突出を抑えやすいことが特徴です。皿ボルトのように頭部を皿穴へ沈める構造ではないため、取り付け側に皿穴を必要としません。

頭部には六角穴があり、六角レンチを差し込んで回します。頭部外周へスパナを掛ける必要がないため、スパナを振るスペースが少ない場所でも作業しやすく、機械や設備の組立・保守などで使用されます。

ねじ部にはUNCを採用しています。UNCはUnified National Coarseの略で、ユニファイ並目ねじと呼ばれるインチ系ねじです。日本で一般的なメートルねじとは呼び径やピッチの体系が異なり、同じユニファイねじでもUNFは細目のため、同じ呼び径でもねじ山数とピッチが異なります。

全ねじとは軸部の広い範囲にねじ山が設けられた構造です。本商品はサイズによってねじ部の状態が異なるため、ねじ部長さが選定条件になる場合は対象サイズの寸法を個別に確認してください。

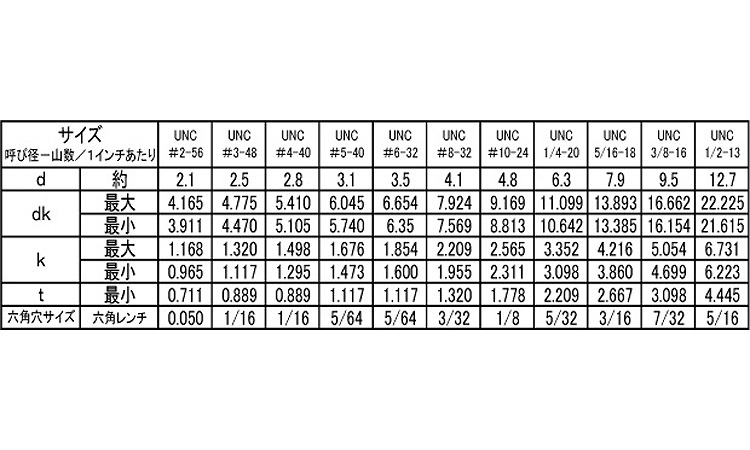

選定時はUNCであること、呼び径、長さ、ボタン頭の外径と高さ、六角穴サイズ、材質、表面処理を確認してください。

UNCはユニファイ並目ねじと呼ばれるインチ系のねじです。日本で一般的に使用されるJIS・ISOのメートルねじとは、呼び径やピッチ、ねじ寸法の体系が異なります。同じユニファイねじでもUNCは並目、UNFは細目であり、同じ呼び径でもねじ山数とピッチが異なります。

規格適合が必要な用途では、UNCねじ、頭部寸法、六角穴寸法を含めて対象商品の仕様を確認してください。

ボタンキャップボルト（ＵＮＣは、丸みがあり高さを抑えた頭部に六角穴を備え、六角レンチで締め付けるUNCインチボルトです。
