キャップボルト（ＵＮＣは、頭部に六角穴を設け、六角レンチで締付け・取り外しを行うUNC（ユニファイ並目ねじ）のインチボルトです。ラインナップは#1、#2、#3、#4、#5、#6、#8、#10、#12、1/4、5/16、3/8、7/16、1/2、9/16、5/8、3/4、7/8、1inchの19径があり、長さとの組み合わせで実質364サイズの取り扱いがあります。最長は10inchです。材質は鉄、ステンレス、SUS316、表面処理は生地です。

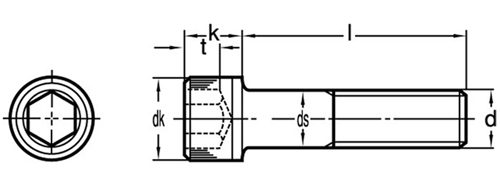

キャップボルトは、円筒形の頭部内部に六角穴を設けた形状が一般的です。六角ボルトのように頭部外周へスパナやレンチを掛けるのではなく、六角穴へ六角レンチを差し込んで回します。スパナを頭部外周で振るためのスペースを必要としないため、工具を動かせる範囲が限られる場所でも作業しやすいことが特徴です。この構造から、機械や設備の組立・保守などで広く使用されています。

ねじ部にはUNCを採用しています。UNCはUnified National Coarseの略で、ユニファイ並目ねじと呼ばれるインチ系ねじです。日本で一般的なメートルねじとは呼び径やピッチの体系が異なるため、外径が近いねじを代用せず、相手側も同じUNCであることを確認します。

全ねじとは、軸部の広い範囲にねじ山が設けられた構造です。一方、半ねじでは軸部の一部にねじ山がない部分があります。本商品はサイズによってねじ部の状態が異なるため、ねじ部長さが選定条件となる場合は対象サイズの寸法を個別に確認してください。

この商品を使用する主な理由は、UNCめねじを採用する機械・設備で六角穴付きボルトによる締結が必要な場合や、頭部外周にスパナを掛けて作業するスペースを確保しにくい場合に対応するためです。選定時は呼び径、長さ、UNCであること、材質、頭部寸法、六角穴サイズを確認してください。

UNCはユニファイ並目ねじと呼ばれるインチ系のねじです。日本で一般的に使用されるJIS・ISOのメートルねじとは、呼び径やピッチ、ねじ寸法の体系が異なります。同じユニファイねじでも、UNCは並目、UNFは細目であり、同じ呼び径でもねじ山数とピッチが異なります。

規格適合が必要な用途では、ねじ部、頭部寸法、六角穴寸法を含めて対象商品の仕様を確認してください。

キャップボルト（ＵＮＣは、六角レンチで締め付けるUNCインチボルトで、スパナを振るスペースが少ない機械・設備の組立や保守にも使用しやすいねじです。
