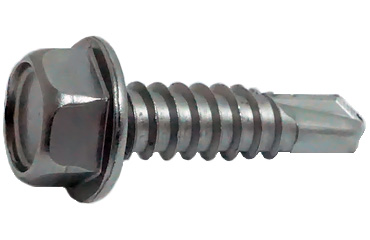

ＦＲＸ（ＨＥＸは、六角頭とドリル形状の先端を組み合わせた、金属下地への部材固定に使用するドリルねじです。六角頭は外周が六角形になった頭部で、適合するソケットなどの工具を掛けて回転させます。なべ頭や皿頭とは異なる工具の掛け方をするため、使用する締付工具と作業スペースを考慮して選定する製品です。

ドリルねじは、先端に穴あけ用の形状を持つねじです。適合する金属下地に先端で穴をあけ、その後ねじ山をかみ合わせて部材を固定します。下穴加工とねじ込みを連続して行えることが、金属板や金物を取り付ける際に選ばれる理由の一つです。ただし、実際に施工できる下地の材質や板厚は、製品ごとの適用条件に従う必要があります。

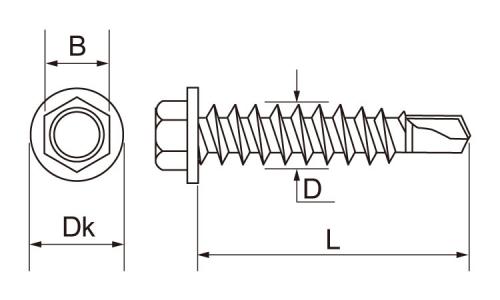

六角頭は、取付面の上に頭部が残る形状です。頭部を皿穴に沈める構造ではないため、締結後の頭部高さや周辺部品との干渉を確認します。また、ソケットを使用する場合は、頭部の周囲に工具を差し込むスペースが必要です。頭部の二面幅や高さについては、使用工具と製品寸法図を照合してください。

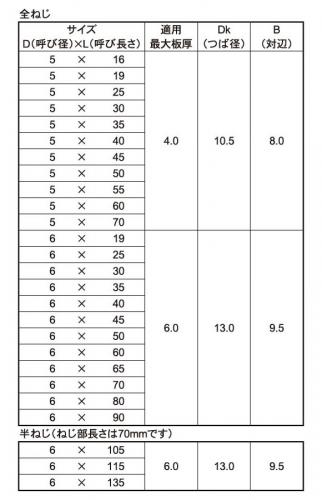

全ねじとは、軸部の広い範囲にねじ山が形成された構造です。全ねじタイプでは、ねじ山が下地にかみ合う位置と長さを考慮して選びます。寸法表では、呼び径6の105mm、115mm、135mmは半ねじで、ねじ部長さは70mmと示されています。長尺品では、取付材の厚さとねじ部長さを確認することが重要です。

登録されている呼び径は5・6で、実質26サイズです。材質はSUS410と鉄、表面処理は5種類です。材質ごとに登録されている表面処理が異なるため、必要なサイズとの組み合わせを確認します。

代表的な使用場面は、金属板や取付金具などを金属下地へ固定する施工です。選定時には、取付材の厚さ、下地の材質・板厚、必要なねじ長さ、六角頭の寸法、使用工具、先端の突出スペースを確認してください。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、頭部形状、ねじ山、先端形状、寸法などが規定される場合があります。

本製品について登録情報から確認できるのは、呼び径5・6の実質26サイズ、材質2種類、表面処理5種類です。

本製品に適用される具体的なJIS規格番号やISO規格番号は、提供情報では確認できません。

設計図面や施工仕様書で規格が指定されている場合は、六角頭の寸法、ねじ山、先端形状、呼び径、長さ、材質、表面処理などを照合してください。

ＦＲＸ（ＨＥＸは、六角頭とドリル形状の先端を備えた金属下地への締結用ねじで、呼び径5・6の実質26サイズ、材質2種類、表面処理5種類が登録されている六角頭ドリルねじです。
