ねじの種類によるサイズの考え方

1. ねじのサイズは、太さ(呼び径)×長さ(L寸)で表します。

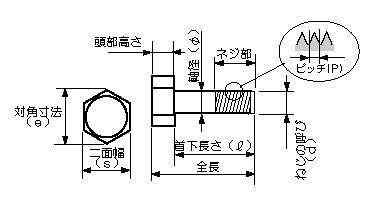

2. ねじの長さは、ねじが相手部材に入る部分の長さを測るため、形状によりネジの長さを測る位置が変わります。

[形状による長さを測る位置の違い]

同じサイズ(同じ太さ(呼び径)と長さ(L寸))のねじも、形状によりねじの長さを測る位置が変わります。

なべ小ねじ	皿小ねじ	丸皿小ねじ	六角ボルト(全ねじ)

[ねじサイズの測り方]

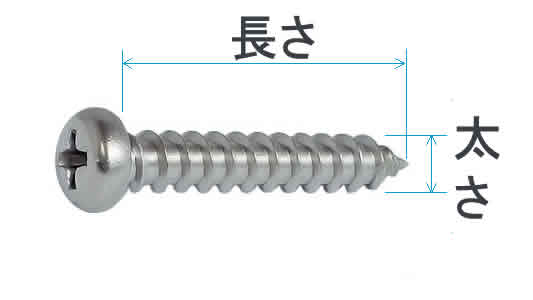

1. ナベタッピンねじ1種A形

   タッピンねじ等の先端がとがっている場合も、相手部材に入る部分が長さになります。

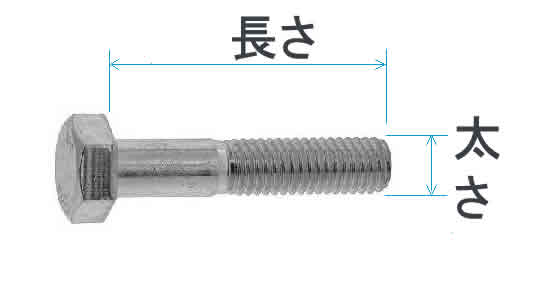

2. 六角ボルト(半ねじ)

   半ねじの場合も、相手部材に入る部分が長さになります。その場合、ねじ長さも表示します。M16×100×38等



3. ホーローセット(くぼみ先)

   ねじの頭が無いので、全長が長さになります。



4. コーススレッドラッパ

   コーススレット等のラッパ頭の場合も、皿頭と同じように相手部材に入る部分が長さになります。

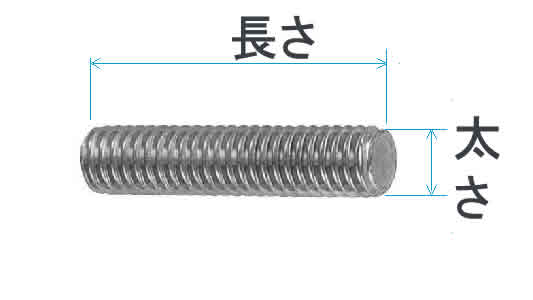

5. 寸切

   ねじの頭が無いので、全長が長さになります。



6. すり割り付き止めねじ

   ねじの頭が無いので、全長が長さになります。
