フラッシュポイント（シールＰＡＮは、十字穴付きのなべ頭ドリルねじに、座金とパッキンを組み合わせた締結部品です。ドリル先端による穴あけと、ねじ山による締結に加えて、頭部座面のシール部材を取付面に密着させる構造を備えています。メーカー製品資料では、座金とパッキンを一体化したワンピース仕様として紹介されています。

なべ頭とは、上面が丸みを帯び、座面が平らな頭部形状です。十字穴に対応するドライバーやビットを差し込んで締め付けます。本製品では頭部の下にシール部材を配置しているため、通常のなべ頭ドリルねじとは取付面との接触部分が異なります。

座金とパッキンは、ねじの頭部と取付面の間に配置されます。締め付けによってパッキンを取付面に密着させ、ねじの貫通部分からの水の浸入を抑えることを目的とした構造です。ただし、シールの状態は取付面の形状、締付け具合、施工方法などによって変わります。

一般的なドリルねじは、先端に切り刃を備え、適合する金属下地に穴をあけながらねじ山で固定します。通常の小ねじとは異なり、ドリル先端を利用した施工を前提とするため、下地の材質と板厚を確認することが重要です。

メーカー製品資料では、登録されている11サイズすべてが全ねじ仕様とされています。全ねじは軸部の広い範囲にねじ山が形成された構造で、ねじ山のある部分を相手材にかみ合わせて固定します。

本製品の登録サイズは4×13-5×35の実質11サイズです。材質は鉄とSUS410で、鉄には三価ﾎﾜｲﾄ(銀)、SUS410には生地が登録されています。

本製品を選ぶ理由は、なべ頭による締結と、座金・パッキンによる取付部のシールを組み合わせられることです。選定時には、取付材の厚さ、下地の板厚、必要なねじ込み長さ、頭部・座金の寸法、取付面の状態を確認します。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品の登録情報から確認できるのは、呼び径4・5、各長さ、材質、表面処理です。

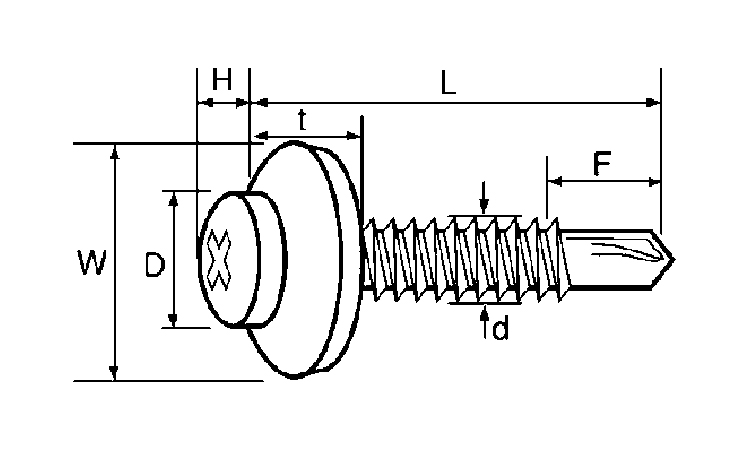

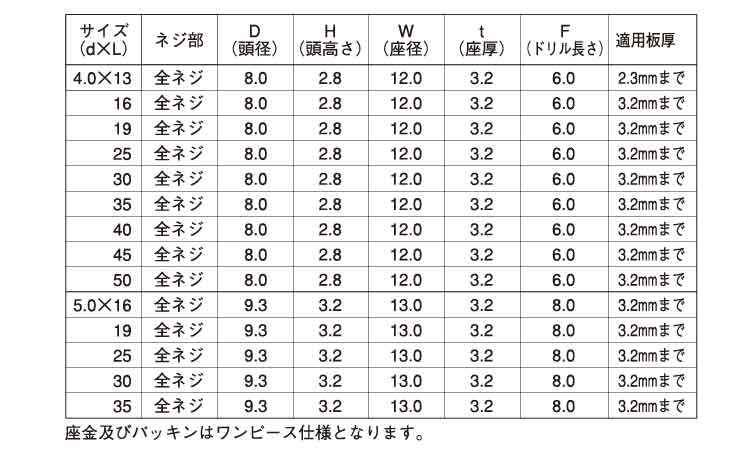

メーカー製品資料では、十字穴付きなべ頭、座金・パッキンのワンピース仕様、全ねじ、頭部寸法、ドリル長さ、適用板厚などが示されています。

ただし、今回確認した登録情報と参照資料には、本製品に適用されるJIS規格番号やISO規格番号の明記がありません。そのため、特定規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、頭部寸法、ねじ山、先端形状、座金・パッキンの構成、材質、表面処理などの要求事項を照合してください。

フラッシュポイント（シールＰＡＮは、十字穴付きなべ頭に座金とパッキンを組み合わせたシール付きドリルねじで、呼び径4・5の実質11サイズが登録され、材質は鉄・SUS410、表面処理は2種類です。
