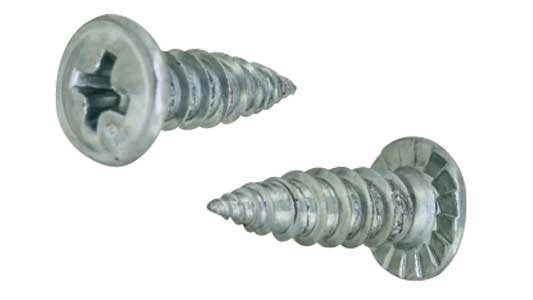

ピアスイレブン（ミニワッシャーは、商品データでピアスねじに分類されている、ミニワッシャータイプのねじです。一般的なピアスねじはセルフドリリングスクリューとも呼ばれ、先端のドリル部で相手材に穴をあけながら、ねじ部によって締結する構造です。初心者向けに説明すると、穴あけとねじによる固定を連続して行うためのねじです。

商品データに登録されているサイズは4.2×13の1種類です。材質は鉄とSUS410、表面処理は三価ﾎﾜｲﾄ(銀)、三価ﾎﾜｲﾄ-ZEC、生地の3種類です。鉄には三価ﾎﾜｲﾄ(銀)と三価ﾎﾜｲﾄ-ZEC、SUS410には生地が登録されています。材質と表面処理の組み合わせは決まっているため、購入時には希望する仕様を確認してください。

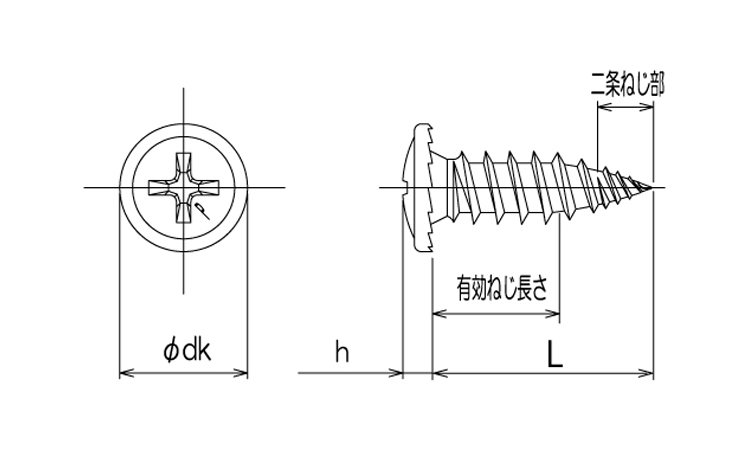

「ミニワッシャー」は商品名に含まれるタイプ表記です。一般にワッシャー形状を持つ頭部は、部材と接する部分の外径を確保して締結する構造があります。本商品の寸法表では、頭部外径φdkは7.5、頭部高さhは1.8と記載されています。ただし、工具穴形状やワッシャー部分の具体的な構造は確認できません。そのため、独立した座金が付属していることは断定できません。

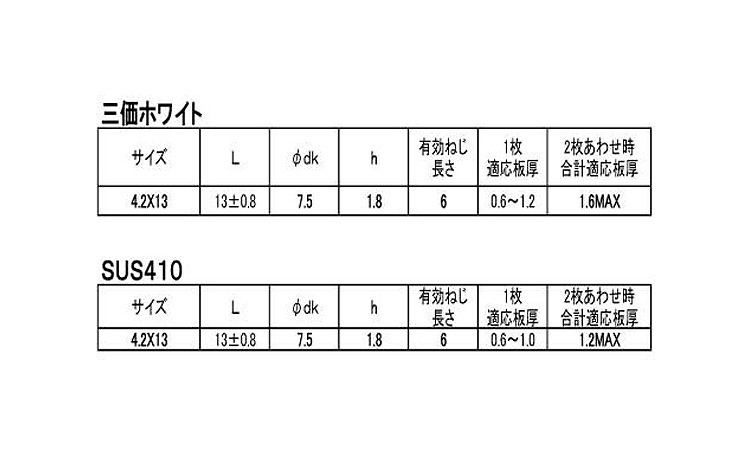

寸法表では、両仕様とも全長Lが13±0.8、有効ねじ長さが6です。1枚適応板厚は三価ホワイト仕様が0.6~1.2、SUS410仕様が0.6~1.0です。2枚あわせ時の合計適応板厚は、三価ホワイト仕様が1.6MAX、SUS410仕様が1.2MAXとなっています。材質・仕様によって適応板厚が異なるため、施工条件に合わせた確認が必要です。

この種類のねじを使用する理由は、ドリル先端による穴あけと締結を連続して行えることです。一般的な使用シーンとして、薄板部材の固定、機器カバーの取付、設備パネルや各種部品の締結などが挙げられます。ただし、実際の施工には相手材の種類や厚さに応じた適合確認が必要です。

ねじ部については、商品データから全ねじ・半ねじの区分を確認できません。一般に全ねじとは、軸部のほぼ全長にわたってねじ山が設けられた仕様です。ねじ山のある範囲で相手材とかみ合わせることができます。一方、半ねじにはねじ山のない軸部があります。本商品のねじ山の範囲やピッチは、製品図面で確認する必要があります。

選定時には、呼び径と全長に加え、頭部の寸法、使用する締付け工具、相手材の種類と厚さ、削孔条件を確認してください。また、材質と表面処理は指定仕様に合わせて選び、必要な性能条件がある場合はメーカー資料などで確認することが重要です。

※商品データに登録されている組み合わせです。寸法表の「三価ホワイト」と商品データの各表面処理名称との対応は、必要に応じて製品資料で確認してください。

一般的な小ねじとの違い

一般的な小ねじは、あらかじめ加工されたねじ穴やナットなどを利用して締結します。一方、ピアスねじは先端のドリル部で穴をあけながら締結する構造です。

一般的なナベ頭のドリルねじとの違い

一般的なナベ頭は上面に丸みがある形状です。一方、ワッシャー形状を持つ頭部は、部材に接する座面の構造が異なります。本商品の頭部外径φdkは7.5、高さhは1.8ですが、具体的な座面形状の違いは製品図面で比較してください。

ウエハタイプとの違い

一般的なウエハ頭は、高さを抑え、外径を比較的大きくした形状です。本商品はミニワッシャータイプとして区別されています。頭部寸法はφdkが7.5、高さhが1.8と記載されていますが、他のウエハタイプとの具体的な形状差は各製品図面で確認してください。

JIS規格やISO規格には、ねじの寸法、ねじ山、機械的性質などを定めたものがあります。

ピアスイレブン（ミニワッシャーについては、商品データに具体的なJIS規格番号やISO規格番号の記載がありません。そのため、特定のJIS規格品またはISO規格品であるとは断定できません。

規格適合が必要な場合は、メーカーの仕様書や製品図面などで確認してください。
