ピアスタＰＡＮ
画像をクリックして拡大イメージを表示
-
13.0
-
-
サイズ：4×13~5×35（実質8サイズ）
材質：鉄、ステンレス
表面処理：RノンクロS、ラスパートシルバー、ステンメッキ(銀)、生地
板材や部材の固定、機械・設備や施工部材の取付など、ドリル先端を利用した締結が必要な箇所に使用します。

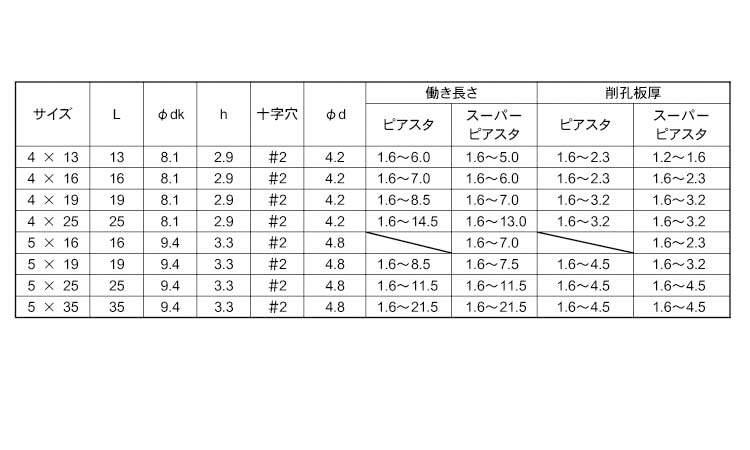

| サイズ | L | φdk | h | 十字穴 | φd | 働き長さ | 削孔板厚 | ||
|---|---|---|---|---|---|---|---|---|---|
| ピアスタ | スーパーピアスタ | ピアスタ | スーパーピアスタ | ||||||
| 4×13 | 13 | 8.1 | 2.9 | #2 | 4.2 | 1.6~6.0 | 1.6~5.0 | 1.6~2.3 | 1.2~1.6 |
| 4×16 | 16 | 8.1 | 2.9 | #2 | 4.2 | 1.6~7.0 | 1.6~6.0 | 1.6~2.3 | 1.6~2.3 |
| 4×19 | 19 | 8.1 | 2.9 | #2 | 4.2 | 1.6~8.5 | 1.6~7.0 | 1.6~3.2 | 1.6~3.2 |
| 4×25 | 25 | 8.1 | 2.9 | #2 | 4.2 | 1.6~14.5 | 1.6~13.0 | 1.6~3.2 | 1.6~3.2 |
| 5×16 | 16 | 9.4 | 3.3 | #2 | 4.8 | 1.6~7.0 | 1.6~2.3 | ||
| 5×19 | 19 | 9.4 | 3.3 | #2 | 4.8 | 1.6~8.5 | 1.6~7.5 | 1.6~4.5 | 1.6~3.2 |
| 5×25 | 25 | 9.4 | 3.3 | #2 | 4.8 | 1.6~11.5 | 1.6~11.5 | 1.6~4.5 | 1.6~4.5 |
| 5×35 | 35 | 9.4 | 3.3 | #2 | 4.8 | 1.6~21.5 | 1.6~21.5 | 1.6~4.5 | 1.6~4.5 |

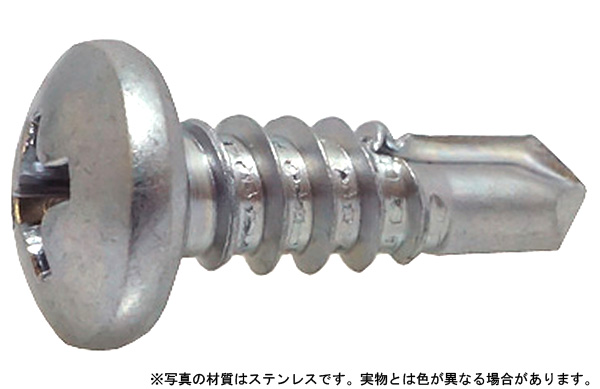

ピアスタＰＡＮは、PAN形状の頭部を持つセルフドリリングスクリューです。サイズは4×13、4×16、4×19、4×25、5×16、5×19、5×25、5×35の8種類があります。
初心者向けに簡単に説明すると、先端のドリル部で相手材へ食い込みながら、ねじ部で締結するためのねじです。製品説明では、頭部・締め付け座面・軸ねじ部に耐食性ステンレスを使用し、先端側にはセルフドリルおよびセルフタッピングの役割を担う焼き入れカーボン鉄部を接合した構造が示されています。
頭部の「PAN」は、一般に上面に丸みを持つなべ形状を指します。皿頭のように頭部全体を取付面へ沈める形ではなく、頭部を取付面の上に残して部材を押さえる締結に用いられる形状です。

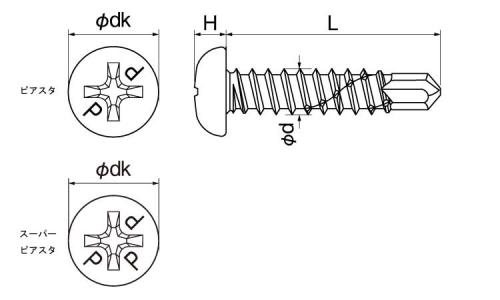

寸法表では、4径の頭部外径φdkは8.1、頭部高さhは2.9、十字穴は#2、φdは4.2です。5径ではφdk 9.4、h 3.3、十字穴#2、φd 4.8と示されています。
働き長さと削孔板厚は、ピアスタとスーパーピアスタでそれぞれ値が設定されています。4×13ではピアスタの働き長さ1.6~6.0、スーパーピアスタは1.6~5.0、削孔板厚はそれぞれ1.6~2.3、1.2~1.6です。サイズごとに条件が異なるため、呼び径と長さだけでなく、使用するタイプと板厚条件を確認してください。
製品説明では、頭部・軸部と先端ドリル部を役割に応じて構成した複合ステンレスのセルフドリリングスクリューとされています。また、SUS305J1の耐食性とISO（国際規格）強度区分A2を保証する旨が記載されています。
使用時には締結部の厚みも重要です。製品説明では、締結部の厚み全体がステンレス部にかかる状態で使用することが注意点として示されています。サイズだけでなく、締結対象の厚さとねじ各部の位置関係を確認してください。
一般的な単一材質のドリルねじとは異なり、製品説明では頭部・軸ねじ部と先端ドリル部で役割に応じた材料構成を採用しています。
頭部はPAN形状で、皿頭のように取付面へ沈める形状とは異なります。4径ではφdk 8.1・h 2.9、5径ではφdk 9.4・h 3.3です。
また、寸法表ではピアスタとスーパーピアスタについて、働き長さと削孔板厚が別々に示されています。同一サイズでもタイプによって使用条件が異なる場合があるため、必要な板厚条件に合わせて確認することが重要です。
締結部の厚み全体をステンレス部にかける必要がある点も、選定・施工時に確認すべき特徴です。
PAN形状です。4径の寸法表ではφdk 8.1、h 2.9、5径ではφdk 9.4、h 3.3です。十字穴はいずれも#2です。頭部が取付面の上に残るため、周辺部品との干渉や必要な取付スペースを確認してください。
4径は13・16・19・25、5径は16・19・25・35の長さがあります。締結対象の厚みと必要なねじ長さを確認して選定します。
ピアスタとスーパーピアスタで働き長さと削孔板厚が異なる場合があります。例えば4×25は、働き長さがピアスタ1.6~14.5、スーパーピアスタ1.6~13.0、削孔板厚はいずれも1.6~3.2です。使用するタイプに応じて寸法表を確認してください。
鉄、ステンレスの登録があります。実際に選択できるサイズ・表面処理との組み合わせを確認してください。
RノンクロS、ラスパートシルバー、ステンメッキ(銀)、生地があります。サイズや材質によって選択できる組み合わせが異なります。
相手材、板厚、締結部の厚さ、取付スペース、施工条件を確認します。特に、締結部全体が製品説明で指定されるステンレス部にかかるよう選定してください。
PAN頭のセルフドリリングスクリューで板材や部材を固定したい箇所、4径または5径が適合する機械・設備や施工部材の取付、締結後に露出する頭部や軸部の材質を考慮したい用途に向いています。
寸法表に示された働き長さや削孔板厚の条件に合わせて、ピアスタまたはスーパーピアスタの仕様を選定したい場合にも適しています。
4径・5径以外が必要な箇所、ラインナップ内の長さで適切な締結条件を確保できない箇所、PAN頭が取付スペースに適合しない箇所には向きません。
また、締結部の厚みが指定されるステンレス部の範囲に収まらない条件や、寸法表の働き長さ・削孔板厚の範囲に適合しない場合は、使用条件の再確認が必要です。
製品説明では、SUS305J1の耐食性とISO（国際規格）強度区分A2を保証する旨が記載されています。
一方、入力された商品情報では本商品そのものに対応する具体的なJIS規格番号やISO規格番号までは示されていません。規格番号への適合が必要な設計では、製品図面やメーカー仕様などで詳細を確認してください。
A1. PAN形状の頭部を持ち、ドリル先端を利用して相手材へ食い込みながら締結するセルフドリリングスクリューです。
A2. 4×13、4×16、4×19、4×25、5×16、5×19、5×25、5×35の実質8サイズです。
A3. はい。寸法表では4径がφdk 8.1・h 2.9、5径がφdk 9.4・h 3.3です。
A4. 寸法表では4径・5径ともに#2です。
A5. 商品情報では鉄とステンレスが登録されています。
A6. RノンクロS、ラスパートシルバー、ステンメッキ(銀)、生地があります。
A7. 寸法表では、サイズごとに働き長さと削孔板厚がそれぞれ別に示されています。使用するタイプに応じて該当する数値を確認してください。
A8. 入力された寸法表では、5×16のピアスタ側の働き長さと削孔板厚は空欄です。スーパーピアスタ側は働き長さ1.6~7.0、削孔板厚1.6~2.3です。
A9. 製品説明では、締結部の厚み全体がステンレス部にかかる状態で使用することが注意点として示されています。
A10. ピアスタ・スーパーピアスタともに働き長さ1.6~21.5、削孔板厚1.6~4.5です。
A11. 製品説明ではSUS305J1の耐食性とISO（国際規格）強度区分A2を保証する旨が記載されています。具体的な製品規格番号が必要な場合は、製品図面やメーカー仕様などで確認してください。
ピアスタＰＡＮは、PAN形状の頭部を持ち、締結部とドリル先で役割に応じた複合構造を採用した、4×13~5×35の8サイズを展開するセルフドリリングスクリューです。
ＳＵＳ３０５Ｊ１の耐蝕性とＩＳＯ（国際規格）強度区分Ａ２を保証
ピアスタの構成
締め付け後に露出部である頭部と引っ張りストレスをうける軸部を耐食性能をもったオーステナイト系ステンとし、その先端に締結作業時にセルフドリル及びセルフタッピングの性能を果たす焼き入れカーボン鉄部を溶接したもの。
基本構造
A：頭部、トルク伝達部及び締め付け座面－耐食性ステンレス（焼き入れ無し）
B：締め付け軸ねじ部－耐食性ステンレス（焼き入れ無し）
C：溶接部
D：ねじ成型用ピッチ－焼き入れカーボン鉄
E：先端ドリル部－焼き入れカーボン鉄
ピアスタの注意点
ピアスタはオーステナイトステンレス部で締結させる事で、耐食性のある締結が実現できるため、下図〇のように、締結部の厚み全てがステンレス部にかかる必要があります。
■SUS410とステンレス（XM7、304）の違い。
SUS410は焼入れにより硬化しているので、一般的なドリルねじにはこの素材が良く使用されています。
反面、耐食性は低く、磁性も強い。
SUS304はステンレス鋼材のうち、耐熱鋼として最も広く普及している鋼種の一つです。
耐食性、溶接性、機械的性質が良好なことで知られます。
ピアスタＰＡＮ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ピアスタＰＡＮ
50001030004001304S |
鉄 | RﾉﾝｸﾛS | 4 X 13 |
|
あり | なし | 1,000 | 15.9円 14.46円 | |
|
ピアスタＰＡＮ
50001030004001604S |
鉄 | RﾉﾝｸﾛS | 4 X 16 |
|
あり | なし | 1,000 | 16.89円 15.36円 | |
|
ピアスタＰＡＮ
50001030004001904S |
鉄 | RﾉﾝｸﾛS | 4 X 19 |
|
あり | なし | 700 | 17.36円 15.79円 | |
|
ピアスタＰＡＮ
500010300040025040 |
鉄 | ﾗｽﾊﾟｰﾄｼﾙﾊﾞｰ | 4 X 25 |
|
要確認 | なし | 500 | 21.21円 19.29円 | |
|
ピアスタＰＡＮ
50001030004002504S |
鉄 | RﾉﾝｸﾛS | 4 X 25 |
|
あり | なし | 500 | 19.85円 18.05円 | |
|
ピアスタＰＡＮ
50001030005001904S |
鉄 | RﾉﾝｸﾛS | 5 X 19 |
|
品薄 | なし | 500 | 27.03円 24.58円 | |
|
ピアスタＰＡＮ
50001030005002504S |
鉄 | RﾉﾝｸﾛS | 5 X 25 |
|
あり | なし | 500 | 30.64円 27.86円 | |
|
ピアスタＰＡＮ
50001030005003504S |
鉄 | RﾉﾝｸﾛS | 5 X 35 |
|
あり | なし | 700 | 39.88円 36.26円 | |
|
ピアスタＰＡＮ
50021030004001305S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 4 X 13 |
|
あり | なし | 1,000 | 14.88円 13.53円 | |
|
ピアスタＰＡＮ
50021030004001605S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 4 X 16 |
|
あり | なし | 1,000 | 16.24円 14.77円 | |
|
ピアスタＰＡＮ
50021030004001905S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 4 X 19 |
|
あり | なし | 700 | 17.36円 15.79円 | |
|
ピアスタＰＡＮ
50021030004002505S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 4 X 25 |
|
あり | なし | 500 | 20.31円 18.47円 | |
|
ピアスタＰＡＮ
50021030005001605S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 5 X 16 |
|
あり | なし | 600 | 21.81円 19.83円 | |
|
ピアスタＰＡＮ
50021030005001905S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 5 X 19 |
|
あり | なし | 500 | 23.95円 21.78円 | |
|
ピアスタＰＡＮ
50021030005002505S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 5 X 25 |
|
あり | なし | 500 | 29.09円 26.45円 | |
|
ピアスタＰＡＮ
500210300050035000 |
ステンレス | 生地 | 5 X 35 |
|
品薄 | あり | 700 | 32.34円 29.4円 | |
|
ピアスタＰＡＮ
50021030005003505S |
ステンレス | ｽﾃﾝﾒｯｷ(銀) | 5 X 35 |
|
あり | なし | 700 | 38.18円 34.71円 |
