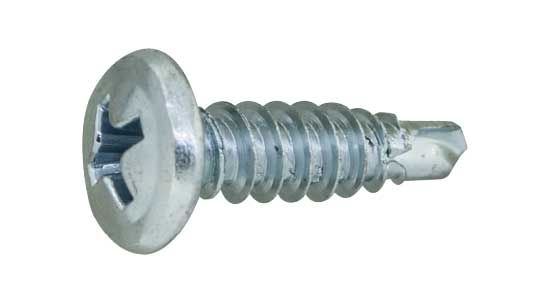

ＭＢシートテクス　シンワッシャーは、薄い鋼板同士の締結を想定したドリルねじです。メーカーの製品案内では、MBシートテクスシリーズについて、ねじ径を大きく、切り刃径を小さくすることで薄板の締結を重視した構造と説明されています。薄板を重ねて固定する際に、ねじ部と下地のかみ合いを考慮して選定する製品です。

本製品はシンワッシャータイプの頭部を採用しています。一般的なシンワッシャーは、頭部の高さが低く、座面が広い形状です。取付面からの突出を抑えながら、頭部の座面で板材を押さえる用途に適しています。皿頭のように頭部を皿穴へ沈める構造とは異なるため、取付面の穴形状や仕上がり条件に合わせて選びます。

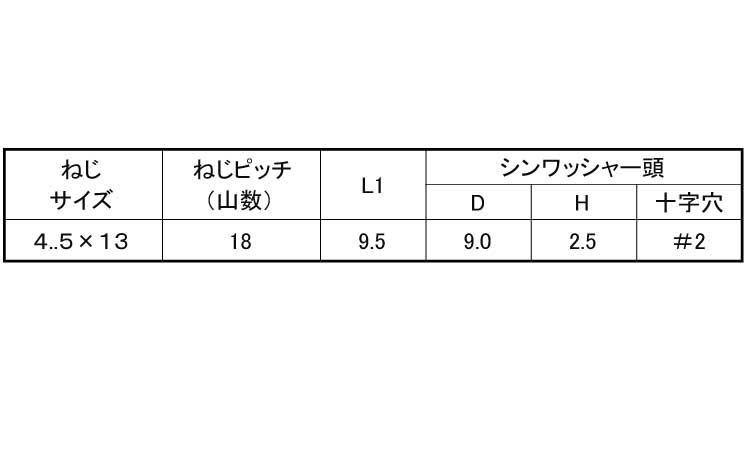

登録サイズは4.5×13の1種類です。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。登録情報にない材質や表面処理、サイズは本製品の仕様には含めません。

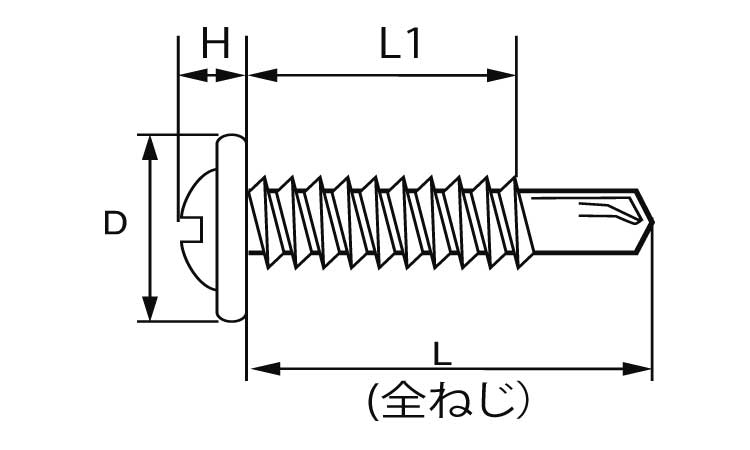

メーカーのMBシートテクス製品案内には、鋼製4.5×13について全ねじタイプと記載されています。全ねじは、軸部の所定範囲にねじ山が形成された構造で、ねじ山と下地がかみ合う範囲に関係します。薄板の締結では、ねじの長さだけでなく、実際にねじ山が下地へかみ合う条件を確認することが重要です。

また、同メーカーの該当寸法の品目表では、適用板厚の目安が0.4-1.6mm、締結厚の目安が0.8-5.0mmと示されています。これらはメーカーの製品情報に基づく数値であり、施工可否を無条件に保証するものではありません。使用する鋼板の材質や厚さ、締結する部材の重なり、施工工具などと照合して選定します。

一般的なドリルねじは、先端の切り刃で下地に穴をあけながら、ねじ部で締結する構造です。下穴加工を別工程として設けずに施工できる場合がありますが、実際の施工方法は相手材と製品の適用条件によって異なります。

本製品を選ぶ理由は、薄板同士の固定に適したねじ部と、低い頭部の納まりを組み合わせられる点です。施工前には、適用板厚、締結厚、頭部の干渉、使用工具、施工環境を確認してください。

・薄い鋼板同士の重ね合わせ固定

・金属系建材の薄板締結

・シンワッシャー頭が指定されている箇所

・取付面からの頭部の突出を抑えたい箇所

・呼び径4.5、長さ13mmのねじが必要な箇所

・鉄製のドリルねじが指定されている箇所

・三価ﾎﾜｲﾄ(銀)仕上げが適合する箇所

・メーカーの適用板厚・締結厚の条件に合う施工箇所

・厚板用のドリルねじが必要な箇所

・メーカーの適用板厚・締結厚の範囲に適合しない箇所

・呼び径4.5以外が必要な箇所

・長さ13mm以外が必要な箇所

・皿頭や六角頭など、別の頭部形状が指定されている箇所

・鉄以外の材質が指定されている箇所

・三価ﾎﾜｲﾄ(銀)以外の表面処理が必要な箇所

・相手材が製品の施工条件に適合しない箇所

・特定の荷重性能や規格適合が必要で、要求仕様との一致を確認できない箇所

ドリルねじやセルフタッピングねじには、種類に応じてJIS規格やISO規格が定められています。これらの規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品の登録情報から確認できるのは、サイズ4.5×13、材質が鉄、表面処理が三価ﾎﾜｲﾄ(銀)であることです。

メーカーのMBシートテクス製品案内には、同寸法の鋼製品について全ねじであることと、適用板厚・締結厚の目安が掲載されています。ただし、今回確認できた情報には、本製品のJIS規格番号やISO規格番号の記載はありません。

設計図面や施工仕様書で規格が指定されている場合は、呼び径や長さだけでなく、頭部寸法、ねじ山、先端形状などの要求事項を照合してください。

ＭＢシートテクス　シンワッシャーは、薄い鋼板同士の締結を想定したシンワッシャー頭のドリルねじで、登録サイズは4.5×13、材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。
