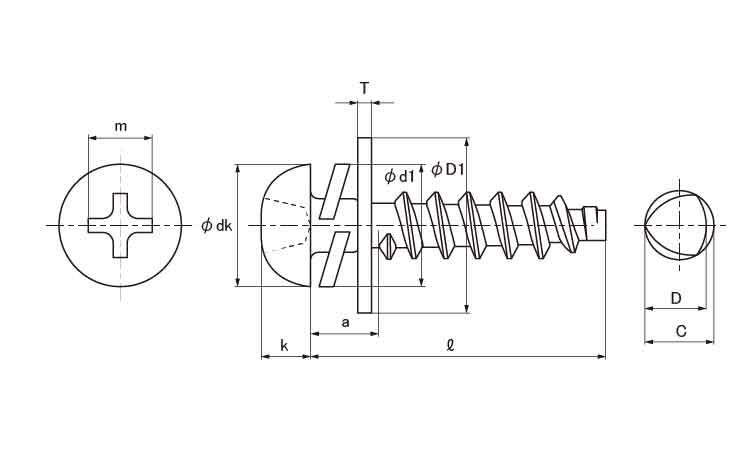

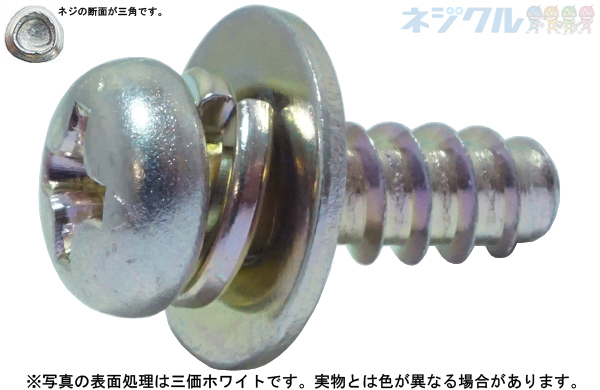

サンコータイトＢタイプナベＰ＝３は、サンコータイトBタイプのねじ部となべ頭を組み合わせ、スプリングワッシャー（ばね座金）と平ワッシャー（平座金）を組み込んだタッピングねじの一種です。

サンコータイトのねじ部は、断面が三角形に近いおにぎり形状です。ねじ込み時に相手材を塑性変形させながらめねじを形成するため、事前のタップ加工を省略でき、切削粉の発生を抑えられます。塑性変形とは、力を加えた後も材料に変形した形状が残ることです。この構造は、低いねじ込みトルクと高い保持力を得ることを目的としています。

Bタイプは、一般的な2種タッピングねじを基に改良されたタイプです。サンコータイト特有のねじ部形状により、ねじ込みトルクを抑えながら、相手材とのねじ山のかみ合いによる保持を目的としています。ただし、必要な締付トルクや保持力は相手材と下穴条件によって変わります。

頭部は、上面が丸く盛り上がったなべ形状です。皿頭のように取り付け面へ沈める構造ではなく、締結後も頭部が突出します。

P3は、スプリングワッシャーと平ワッシャーを組み込んだ仕様です。スプリングワッシャーは弾性を利用して緩みを抑えることを目的とし、平ワッシャーは座面の接触範囲を広げて締付圧力を分散します。2種類の座金を別途組み付ける工程も省略できます。ただし、実際の緩み止め効果や座面保護の程度は締結条件によって異なります。

選定時は、相手材の種類、板厚、下穴径、ねじ込み深さ、締付トルク、頭部の突出量、座金寸法を確認してください。特に、適切な下穴条件を確保することが重要です。

サンコータイトBタイプは、タッピングねじの一種です。なべ頭の形状はJIS規格に準じた形状として扱われますが、ねじ部にはサンコータイト特有の三角形状の構造が採用されています。

JIS規格やISO規格には、一般的なタッピングねじや小ねじのねじ山形状、呼び径、ピッチ、頭部寸法などに関する規定があります。

ただし、頭部形状がJIS規格に準じていても、製品全体が一般的なタッピングねじや小ねじの規格と完全に一致するとは限りません。

また、P3仕様にはスプリングワッシャーと平ワッシャーが組み込まれているため、両方の座金寸法や組込状態も選定時の確認事項となります。

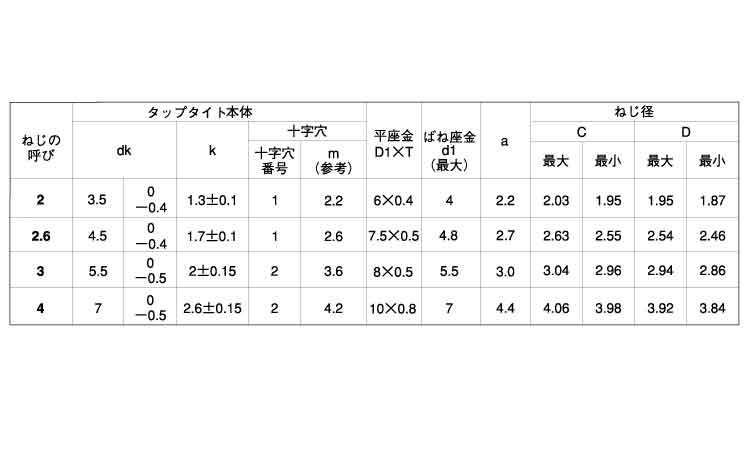

規格指定のある用途では、ねじ部の寸法、ピッチ、頭部寸法、工具穴、座金寸法、相手材、下穴条件を製品仕様で確認してください。

サンコータイトＢタイプナベＰ＝３は、三角形状のねじ部を持つBタイプのなべ頭にスプリングワッシャーと平ワッシャーを組み込んだタッピングねじの一種です。下穴への直接ねじ込みでめねじを形成し、タップ加工を省略できます。
