十字穴付（＋）Ｐタイプ（薄（ワッシャーヘッドは、通常のワッシャーヘッドより頭部を薄くした形状と、プラスチック（可塑性樹脂）向けのPタイプねじ部を組み合わせたタッピンねじです。樹脂部品に設けた下穴へ直接ねじ込み、めねじを形成して固定します。

ねじ部は丸みを帯びた三角断面になっています。適切な下穴にねじ込むと、相手材を押し広げながらめねじを形成するため、事前のタップ加工が不要で、基本的に切削粉を発生させません。また、比較的低いトルクでねじ込みやすく、保持力が高く緩みにくい構造です。ただし、実際の性能は相手材や施工条件によって異なります。

Pタイプは、三角断面に加えて2条ねじ構造を採用しています。2条ねじとは、2本のねじ山が並行してらせん状に設けられた構造です。樹脂へのねじ込み時に発生する焼付けや割れを抑えることを目的としています。

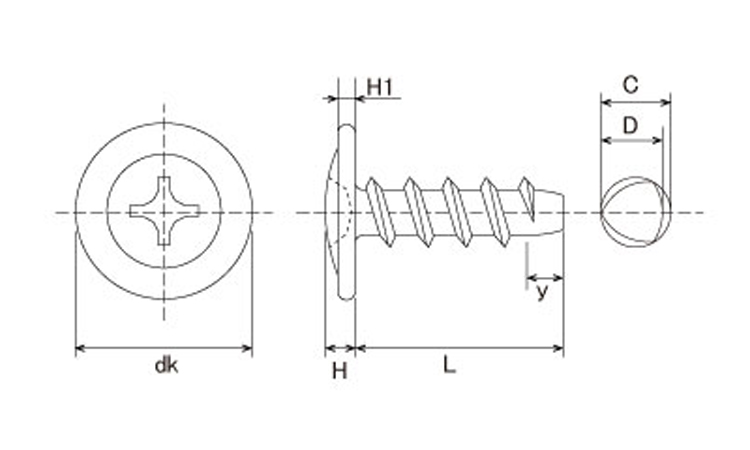

薄型ワッシャーヘッドは、なべ頭の下部に広い座面を持つワッシャーヘッドの高さを抑えた頭部形状です。広い座面で部品を押さえながら、通常のワッシャーヘッドより頭部の突出を小さくできます。頭部と座金が一体となったような形状であり、別体の座金が付属することを意味しません。

頭部上面には十字穴があり、適合するプラスドライバーやビットで締め付けます。通常は皿穴加工を必要としませんが、締結後も頭部は取り付け面から突出します。

代表的な使用場面は、プラスチック製ケース、樹脂カバー、電気機器のハウジング、樹脂製パネルなどの組立です。頭部の取り付け高さに制約があり、広い座面で部品を押さえたい場合に使用を検討できます。

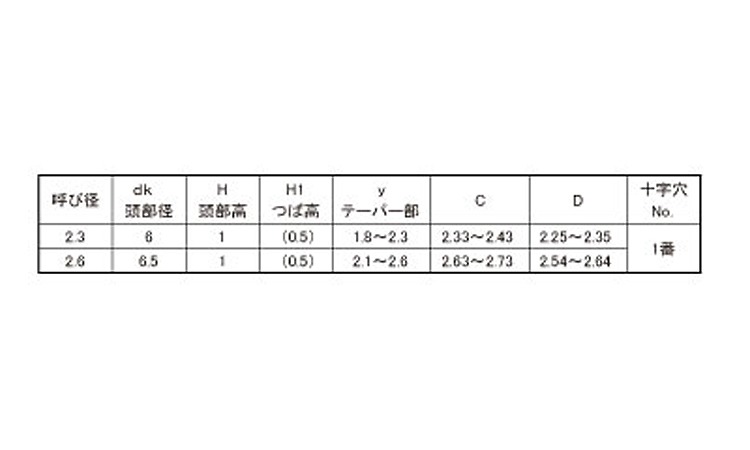

選定時は、呼び径、長さ、樹脂の種類、下穴径、下穴深さ、ボスの外径・肉厚、頭部外径、頭部高さ、座面寸法、締付トルクを確認してください。ボスとは、ねじを受けるために樹脂部品に設ける取付部分です。

下穴が小さすぎると樹脂が破損し、大きすぎると十分なねじ山を形成できない場合があります。また、薄型頭部に適合する工具を使用し、広い座面が取り付け面に適切に接触することを確認してください。

JIS規格やISO規格には、ねじ山形状、ピッチ、頭部寸法、工具穴などに関する規定があります。

Pタイプは樹脂向けの三角断面・2条ねじ構造を持ち、一般的なメートル小ねじやタッピンねじとはねじ部の構造が異なります。

薄型ワッシャーヘッドについても、一般的ななべ小ねじや座金付き小ねじと頭部外径、高さ、座面寸法が一致するとは限りません。規格指定のある用途では、ねじ部寸法、頭部寸法、座面寸法、工具穴などを製品仕様で確認してください。

十字穴付（＋）Ｐタイプ（薄（ワッシャーヘッドは、通常のワッシャーヘッドより頭部を薄くした形状と、三角断面・2条ねじ構造を組み合わせた樹脂用タッピンねじで、樹脂の下穴にめねじを形成し、広い座面で部品を固定するねじです。
