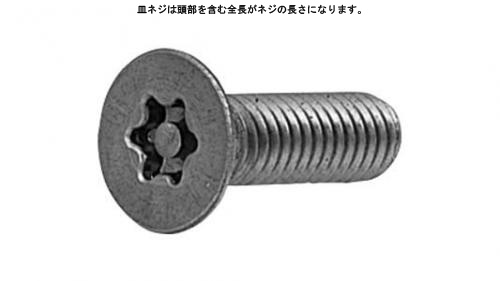

ＴＲＸタンパー（皿小ねじは、TRXタンパー形状の工具穴を備えた皿頭の小ねじです。展開はM2.6、M3、M4、M5、M6、M8の6呼び径で、実質55サイズを確認できます。ピッチはM2.6がP0.45、M3がP0.5、M4がP0.7、M5がP0.8、M6がP1.0、M8がP1.25です。材質は鉄とステンレスがあります。

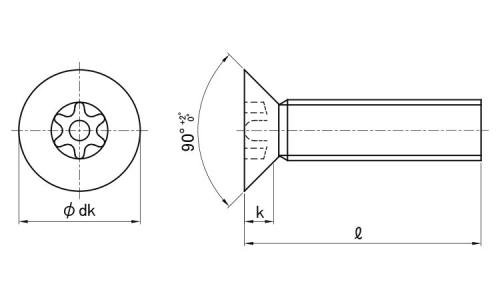

皿小ねじは、一般に上面が平らで頭部下面が円すい形になっており、相手部品に加工した皿穴へ頭部を収めて使用します。そのため、頭部を取付面から大きく突出させたくない機器、筐体、パネルなどの締結に利用されます。また、皿小ねじの呼び長さは一般に頭部を含む全長で表すため、長さ選定ではナベ小ねじなどとの測定基準の違いにも注意が必要です。

本商品の大きな特徴は、皿頭とTRXタンパー形状の工具穴を組み合わせている点です。締付けや取り外しには工具穴に適合する工具が必要で、一般的な十字穴付き皿小ねじとは使用工具が異なります。工具仕様を分けたい締結部を検討するときにも選択肢となります。

全ねじとは、一般に軸部の必要範囲までねじ山が設けられた構造を指します。本商品には商品表記で「ゼン」と確認できるサイズがありますが、すべてのサイズについて一律に全ねじと断定せず、全ねじ指定が必要な場合は対象サイズごとに確認してください。

選定時は呼び径と長さだけでなく、ピッチ、皿穴形状、頭部寸法、相手側のめねじ、適合工具、材質、表面処理を確認することが重要です。

皿穴へ頭部を収めて突出を抑えながら、TRXタンパー形状の工具穴による締結を採用したい場合に使用します。一般的な十字穴とは使用工具を分けたい機器や設備の締結部にも選択肢となります。

一般的な小ねじやメートルねじには、JIS規格やISO規格でねじ山、ピッチ、頭部寸法などが定められているものがあります。本商品では、M2.6×P0.45、M3×P0.5、M4×P0.7、M5×P0.8、M6×P1.0、M8×P1.25のねじ寸法が確認できます。

一方、TRXタンパー形状の工具穴を含めた製品全体について、具体的なJIS規格番号またはISO規格番号は確認できません。そのため、特定規格への完全な適合を推測して記載することはできません。規格指定がある場合は、呼び径やピッチだけでなく、頭部径、頭部高さ、皿形状、工具穴形状、ねじ山範囲などを図面や仕様書で確認してください。
