皿小ねじ
特徴

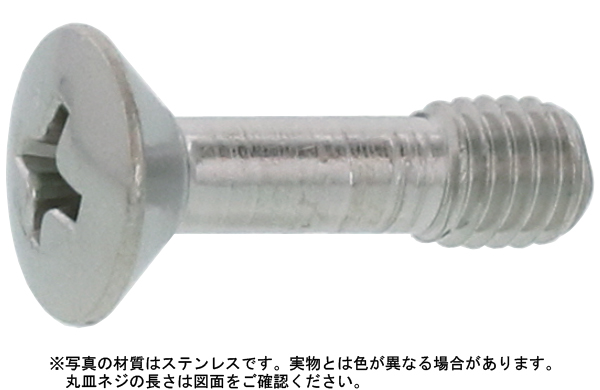

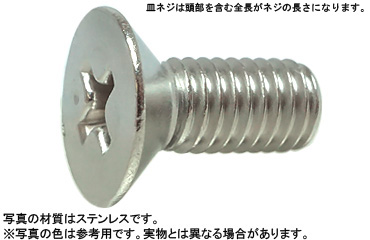

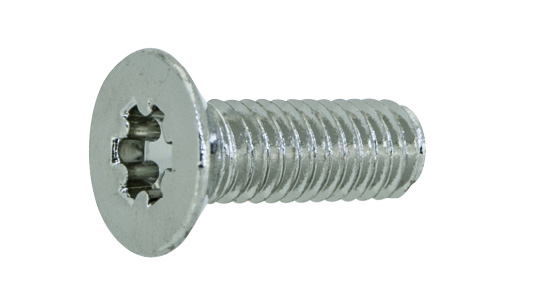

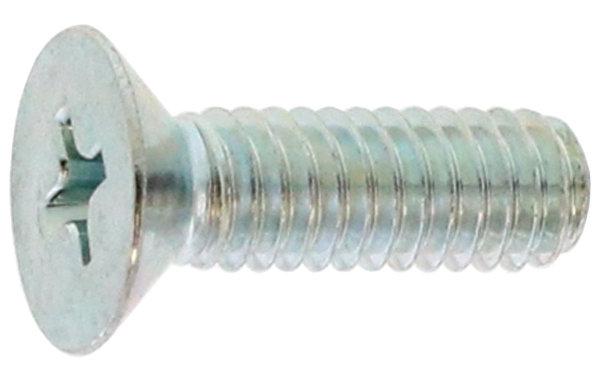

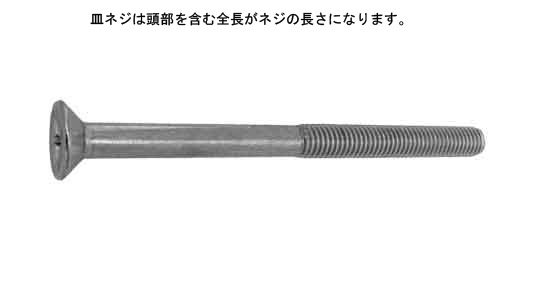

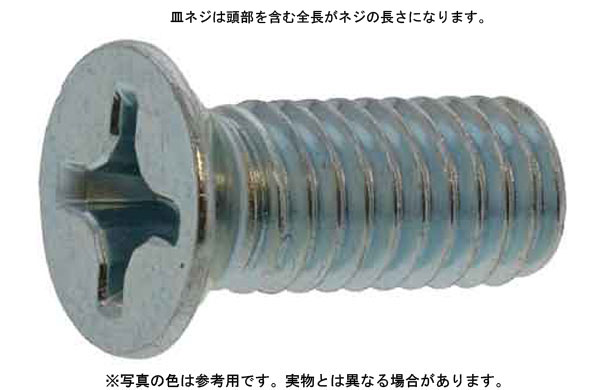

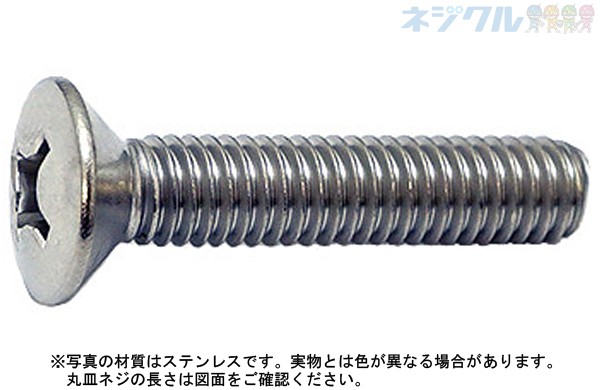

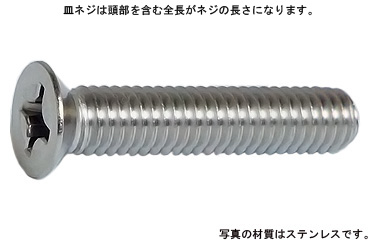

十字穴付き皿小ねじＪＩＳ Ｂ 1111(cross recessed flat head screws)
上面が平らで座面が円錐形という形状の頭をしています。
呼び長さを表すとき、ほかのねじでは軸の部分の長さを表すことが多いのですが、
皿小ねじでは頭からの長さを表しますので、同じ呼び長さのほかのねじより、短く見えることがあります。
用途
頭部を出っ張らせたくないとき、締結する部材と面一にしたいときに使います。 ただし、座面の円錐形に合わせた「ザグリ加工」を、あらかじめ部材に施すことが必要です。 この加工が不十分だと、頭部が出っ張ってしまいします。ザグリ加工は「皿もみ」とも呼ばれます。
用途事例
■ちょうつがいをとめている皿小ねじ
皿頭の特長は、ねじを締めた後に頭が出っ張らないこと。
ドアがピッタリと閉じるように、ちょうつがいは皿小ねじでとめられています。
■コンセントのプレートの皿小ねじ
コンセントのプレートを外してみると、そこにもねじが使われていました。
この上にプレートが付きますので、頭が邪魔にならないように皿小ねじが使われているのだと思います。
■窓の皿小ねじ
窓枠を固定している皿小ねじ。
枠がフラットになることにより、服で引っかけたりケガをしないようにしています。
ラインナップ
-
(+)皿小ねじ(全ねじ小頭
頭の径が小さく、通常の皿が使えない狭い溝に使います。
窓枠のサッシなどに使われることから「サッシねじ」と呼ばれます。 -
(+)皿小ねじ小頭(D=7D=9
皿小ねじより小さく、皿小ねじ小頭より大きい頭をもつ。
-

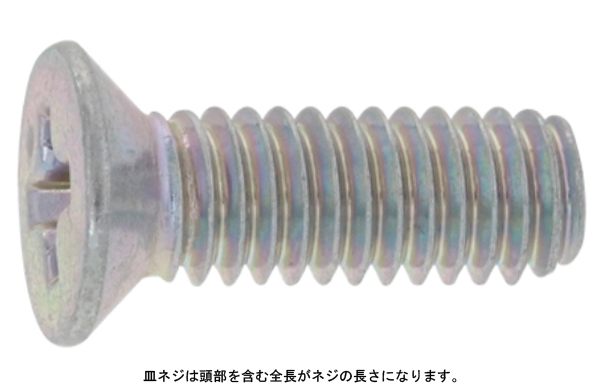

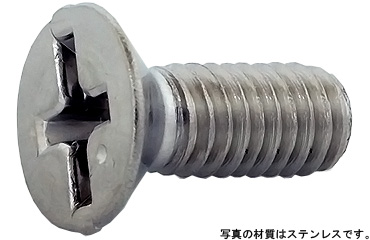

(+)旧JIS皿小ねじ
ピッチがISOに統合されるまで製造されていたネジ。
その当時製造された機械についていることがある。呼び M3 M4 M5 旧JIS 0.6 0.75 0.9 JIS 0.5 0.7 0.8 -
(+)旧JIS皿小ねじ小頭
ピッチがISOに統合されるまで製造されていたネジ。
その当時製造された機械についていることがある。呼び M3 M4 M5 旧JIS 0.6 0.75 0.9 JIS 0.5 0.7 0.8 -

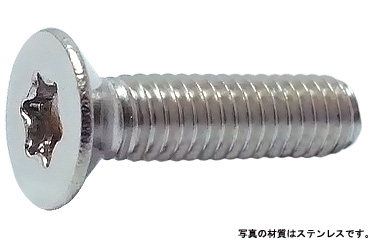

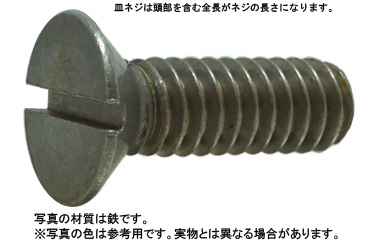

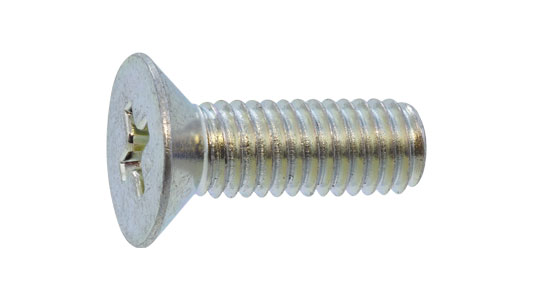

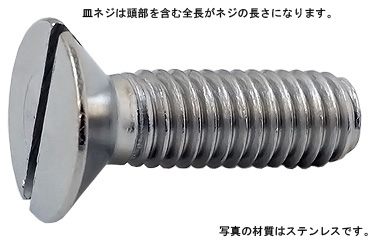

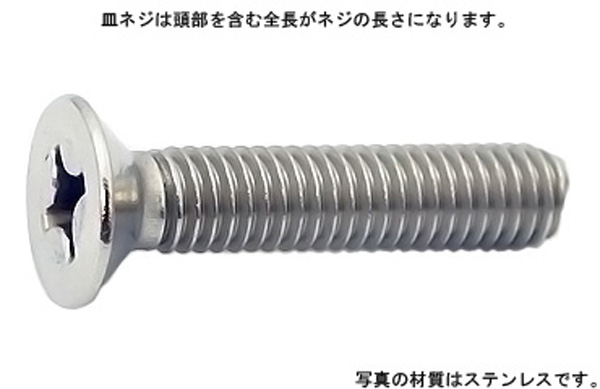

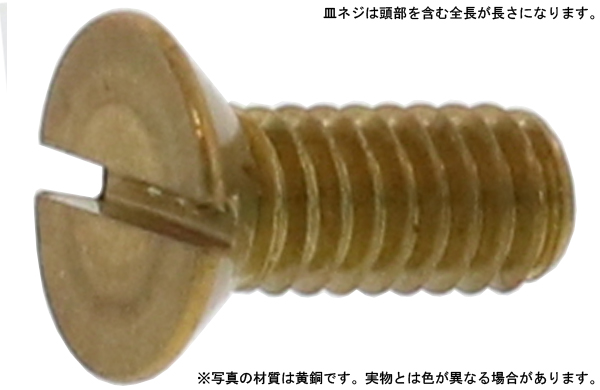

(―)皿小ねじ
マイナスのドライバーを使用する。デザイン的な要素が強いものにも使用されることが多い。
皿小ねじの種類
| 小ねじの種類 | 呼びの範囲 | 材料 |
|---|---|---|
| すりわり付き皿小ねじ | M1～M8 | 鋼、ステンレス、黄銅 鋼小ねじの強度区分は4.8、8.8 |
| 十字穴付き皿小ねじ | M2～M8 |
皿小ねじの代表的なサイズ
<単位 mm>
| ねじの呼び | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|
| 頭部の径 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
| 頭部の高さ | 1.2 | 1.45 | 1.75 | 2.3 | 2.8 | 3.4 | 4.4 |
| 呼び長さ | 5～20 | 6～30 | 6～40 | 8～50 | 10～50 | 12～60 | 14～60 |
| ドライバーのサイズ | 1 | 2 | 3 | ||||
※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
皿小ねじの規格表
※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
| ねじの呼び(d) | ピッチ | 十字穴 | dk | Ｋ | c | m | q | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 約 | 参考 | 最小 | 最大 | |||
| M2 | 0.4 | 1 | 4 | 0 -0.4 |
1.2 | 0 -0.2 |
0.2 | 2.2 | 1.01 | 0.65 |
| M2.3 | 0.4 | 4.6 | 1.35 | 0.2 | 2.4 | 1.21 | 0.85 | |||
| M2.5 | 0.45 | 5 | 1.45 | 0.2 | 2.6 | 1.42 | 1.05 | |||
| M2.6 | 0.45 | 5.2 | 1.5 | 0.2 | 2.6 | 1.42 | 1.05 | |||
| M3 | 0.5 | 2 | 6 | 0 -0.5 |
1.75 | 0 -0.3 |
0.25 | 3.6 | 1.43 | 0.91 |
| M3.5 | 0.6 | 7 | 2 | 0.25 | 4.1 | 1.93 | 1.40 | |||
| M4 | 0.7 | 8 | 2.3 | 0.3 | 4.5 | 2.33 | 1.79 | |||
| M5 | 0.8 | 10 | 0 -0.6 |
2.8 | 0.3 | 5.1 | 2.93 | 2.38 | ||
| M6 | 1.0 | 3 | 12 | 0 -0.7 |
3.4 | 0 -0.4 |
0.4 | 6.7 | 3.26 | 2.70 |
| M8 | 1.25 | 16 | 0 -0.8 |
4.4 | 0.4 | 8.4 | 4.96 | 4.36 | ||
| M10 | 1.5 | 4 | 20 | 0 -1.3 |
5.7 | 0 -0.5 |
10 | |||
