特徴･形状

インチねじとは、名のとおりインチサイズのねじです。基準は1”(1インチ)約25.4㎜です。
太さが何インチ（inch)かと、１インチ（inch)の中にねじ山が何山あるのかでサイズが決定します。

ユニファイとウィットの違い

ユニファイとウィットの違い

サイズ表記にＷがついているのはウィット。ユニファイはＵＮＣもしくはＵＮＦ。
大きな違いは山の角度にあり、ウィットが５５度、ユニファイ（ＵＮＣ、ＵＮＦ）は６０度です。
同じようにインチ単位を基準にしてサイズ化されているので混同しやすいです。

１インチの中に何山あるかといった考え方は一緒で、同径のサイズの場合ウィットとＵＮＣは山数もほぼ一緒です。（注）1/2は、ウィット１２山、ＵＮＣは１３山です。
融通の利く場合は、ウィットの雄ねじにＵＮＣの雌ねじは入っていきます。ただ、ウィットねじとユニファイねじ（UNC・UNF）は、ねじ山の角度や形状が異なるため、原則として互換性はありません。呼び径や山数が近くても、組み合わせて使用すると正常に締結できないおそれがあります。ボルトとナットは、必ず適合するねじ規格のものを組み合わせてください。

インチねじとミリねじの違い

インチねじとミリねじの違い

ミリねじM12とインチねじ1/2（12.7mm）で径の近いものを並べてみました。並べてみると違いがよく分かりますが、単体ではなかなか見分けがつきません。
ミリねじM12に対して、インチねじ1/2はやや径が太めです。ノギスなどで計測をすると規格の違いが比較的特定しやすいのです。

用途

＜ユニファイ＞ 輸入品の家具などについてくることが多く、国内では入手困難なサイズもあります。カメラを取り付ける雲台のねじもウィットというインチサイズのねじです。 また、航空機やアメリカ自動車、バイク等にも使用されております。

＜ウィット＞ 主に建築関係に使用されます。アンカーボルトやアイボルトなど壁面の固定具のねじにも多く使用されております。

インチねじのサイズの見方と読み方

インチねじのサイズの見方と読み方

【太さ】1”（inch)の1/8は約3.175㎜です。 ミリ(㎜)に直さないと実寸はわかりにくいのですが、「1インチは25.4㎜」これを覚えて電卓を使えば簡単です。 25.4を分母で割って分子を掛ければ良いのです。例えば3/8では25.4÷8×3=9.525㎜となります。

【山数】また、山数は25.4㎜の中に何山あるかを数えなければ分かりません。

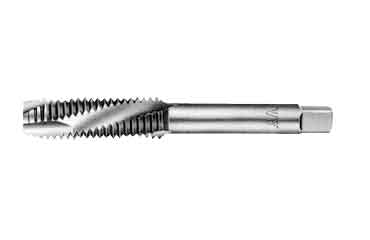

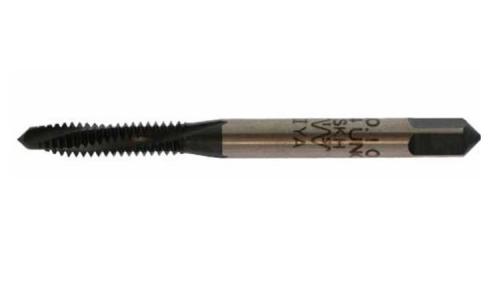

ユニファイねじの規格表

記号:ＵＮＣ、ＵＮＦ

米国規格ＡＮＳＩ　Ｂ　1.1ａ（Unified screw threeads-metruc translation)に決められているものをユニファイねじと呼びます。 セラーズがねじ山角60度のインチねじ(ユニファイねじ)を標準化し、アメリカ・イギリス・カナダの間で統一使用されました。
ＵＮＣが並目JIS B 0206:1973。（Coarse-thread series)、ISO R 263に規定されているＩＳＯインチねじの並目系列のねじに一致している。
ＵＮＦが細目JIS B 0208:1973。（Fine-thread series)になります。

呼び NC
並目		 NF
細目		 ピッチ ねじの外径許容寸法 ユニファイ(インチ)ねじとメートル並目ねじの太さとピッチとの比較
ミリに換算 最大 最小
No.0 80 0.317 1.51 1.43 太さはM 1.6のねじに似ている
No.1 72 0.352 1.83 1.75 太さはM 1.7のねじに似ている
(64) 0.397
No.2 56 0.453 2.16 2.06 M 2より少し太くてピッチが似ている
(64) 0.397
No.3 48 0.529 2.49 2.38 M 2.5とほぼ同じ太さでピッチが粗い
(56) 0.454
No.4 40 0.635 2.82 2.69 M 3より少し細くてピッチが粗い
(48) 0.454
No.5 40 0.635 3.15 3.02 M 3より少し太くてピッチが粗い
(44) 0.577
No.6 32 0.793 3.48 3.33 M3.5とほぼ同じ太さでM 5のピッチに似ている
(40) 0.635
No.8 32 0.793 4.14 3.99 M 4より少し太くM 5のピッチに似ている
(36) 0.706
No.10 24 1.058 4.8 4.61 M 5より少し細くピッチはM 6より少し粗い
32 0.793 4.8 4.65 M5に近い外径ですが、ピッチが異なるため互換性はありません。No.10-32 UNFに適合するナットで確認してください。
No.12 24 1.058 5.46 5.27 M6に比べて少し細くピッチが少し粗い
(28) 0.907
1/4 20 1.27 6.32 6.11 M6より少し太くピッチはM8に似ている
28 0.907 6.32 6.16 M6より少し太くピッチはM6より細かい
5/16 18 1.411 7.9 7.68 M8とほぼ同じ太さでピッチは粗い
24 1.058 7.9 7.72 M8とほぼ同じ太さでピッチは細かい
3/8 16 1.587 9.49 9.25 M10より少し細くてピッチは似ている
24 1.058 9.49 9.31 M10より少し細くてピッチは細かい
7/16 14 1.814 11.07 10.81 M12より少し細くてピッチが粗い
20 1.27 11.07 10.87 M12より少し細くてピッチはM8に似ている
1/2 13 1.953 12.66 12.38 M12より少し太くM12よりピッチが粗い
20 1.27 12.66 12.46 M12より少し太くピッチはM8に似ている
9/16 12 2.116 14.24 13.95 M14より少し太くM14よりピッチが粗い
18 1.411 14.24 14.03 M14より少し太くM14よりピッチが細かい
5/8 11 2.309 15.83 15.52 M16とほぼ同じ太さでピッチは粗い
18 1.411 15.83 15.61 M16とほぼ同じ太さでピッチは細かい
3/4 10 16
7/8 9 14
1inch 8

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

ウィットねじの規格表

記号:Ｗ

イギリスの古い規格のねじ。
1968年にJIS規格は廃止されたが、水道関係や、建設関係で根強く使われています。
山の角度が55度のです。

インチ表示
(")		 ねじの呼び(呼び方) 1インチ当りの山数
(25.4mm)		 ピッチ
(P)		 おねじ めねじ 六角頭
s
(対辺)
mm
外径 有効径 谷の径 谷の径 有効径 内径(1)
d d2 d1 D D2 D1(参考)
1/8 1分　(いちぶ) 40 0.64 3.18 6
5/32 1分2厘5毛　(さんにのご) 32 0.79 3.97 8
3/16 1分5厘　(いちぶごりん) 24 1.06 4.76 8
1/4 2分　(にぶ) 20 1.27 6.35 5.54 4.72 6.35 5.54 4.91 10
5/16 2分5厘　(にぶごりん) 18 1.41 7.94 7.03 6.13 7.94 7.03 6.34 14
3/8 3分　(さんぶ) 16 1.59 9.53 8.51 7.49 9.53 8.51 7.73 17
7/16 3分5厘　(さんぶごりん) 14 1.81 11.11 9.95 8.79 11.11 9.95 9.06 19
1/2 4分　(よんぶ) 12 2.12 12.7 11.35 9.99 12.7 11.35 10.3 21
9/16 4分5厘　(よんぶごりん) 12 2.12 14.29 12.93 11.58 14.29 12.93 11.89
5/8 5分　(ごぶ) 11 2.31 15.88 14.4 12.92 15.88 14.4 13.26 26
3/4 6分　(ろくぶ) 10 2.54 19.05 17.42 15.8 19.05 17.42 16.17 32
7/8 7分　(ななぶ) 9 2.82 22.23 20.42 18.61 22.23 20.42 19.03 35
1inch 1吋　(いんち) 8 3.18 25.4 23.37 21.33 25.4 23.37 21.8 41
1inch1/8 1吋1分　(いんちいちぶ) 7 3.63 28.58 26.25 23.93 28.58 26.25 24.47 46
1inch1/4 1吋2分　(いんちにぶ) 7 3.63 31.75 29.43 27.1 31.75 29.43 27.64 50
1inch3/8 1吋3分　(いんちさんぶ) 6 4.23 34.93 32.21 29.5 34.93 32.21 30.13 54
1inch1/2 1吋半　(いんちはん) 6 4.23 38.1 35.39 32.68 38.1 35.39 33.3 58
1inch5/8 1吋5分　(いんちごぶ) 5 5.08 41.28 38.02 34.77 41.28 38.02 35.52 63
1inch3/4 1吋6分　(いんちろくぶ) 5 5.08 44.45 41.2 37.94 44.45 41.2 38.69 67
1inch7/8 1吋7分　(いんちななぶ) 4-1/2 5.64 47.63 44.01 40.4 47.63 44.01 41.23 71
2inch 2吋　(にいんち) 4-1/2 5.64 50.8 47.19 43.57 50.8 47.19 44.41 77
2inch1/4 2吋2分　(にいんちにぶ) 4 6.35 57.15 53.08 49.02 57.15 53.08 49.96 85
2inch1/2 2吋半　(にいんちはん) 4 6.35 63.5 59.43 55.37 63.5 59.43 56.31 95
3inch 3吋　(さんいんち) 3-1/2 7.26 76.2 71.55 66.91 76.2 71.55 67.98 110
4inch 4吋　(よんいんち) 3 8.47 101.6 96.18 90.76 101.6 96.18 92.01 145
5inch 5吋　(ごいんち) 2-3/4 9.24 127 121.09 115.17 127 121.09 116.54 180

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

※インチネジの呼び方は、分母を８に通分し分子の後ろに〝ぶ（分）〟を付けてよみます。
例えば1/2は1/2=4/8なので４分と読みます。
分子に小数点がついた場合は何厘とよみます。

ウィットねじの歴史 - 世界初期のねじ標準化

19世紀前半のイギリスでは、産業革命によって機械の製造が盛んになっていました。しかし、当時は工場ごとにねじの寸法や山の形状が異なり、ある工場で作られたボルトが別の工場のナットに合わないことも珍しくありませんでした。機械を修理する際には、部品に合うねじを個別に製作する必要がありました。

この問題を解決しようとしたのが、イギリスの機械技術者ジョセフ・ウィットウォース（Joseph Whitworth、1803-1887年）です。

ウィットウォースは、各地の工場で使われていたねじの寸法や形状を調査し、1841年にねじの標準化を提案しました。そこで採用されたのが、ねじ山の角度を55度とし、山の頂部と谷部を丸めた形状です。また、呼び径ごとに1インチあたりのねじ山数を定めました。

これが「ウィットねじ」の始まりです。後にイギリスの標準規格であるBSW（British Standard Whitworth）へと発展しました。

ねじの標準化は、工場間での部品の共通化を進め、機械の修理や大量生産を容易にする重要な役割を果たしました。ウィットねじは、イギリスの鉄道や機械産業の発展とともに広く普及しました。

現在ではメートルねじやユニファイねじが広く使用されていますが、ウィットねじは古い機械の補修や一部の建築関連部品などで今も使用されています。

歴史のポイント：ウィットねじの大きな功績は、ねじの性能を高めることだけではなく、「異なる工場で作った部品でも組み合わせられる」という工業製品の互換性を広めたことにあります。

ユニファイねじの歴史 - 米英加の規格統一

ウィットねじが普及する一方、アメリカでは独自のねじ規格が発展していきました。その中心となった人物が、アメリカの機械技術者ウィリアム・セラーズ（William Sellers、1824-1905年）です。

1864年、セラーズはねじ山の角度を60度とし、山の頂部と谷部を平らにしたねじ形状を提案しました。55度のウィットねじとは異なるこの方式は、アメリカのねじ規格の発展に大きな影響を与えました。

その後、イギリスとアメリカでは異なるねじ規格が使われ続けました。同じインチ単位のねじであっても、ねじ山の角度や形状が異なるため、部品を共通して使用できないという問題がありました。

特に第二次世界大戦の時代には、アメリカ、イギリス、カナダの間で軍需品や機械部品を共通化する必要性が高まり、ねじ規格の統一が重要な課題となりました。

そして1948年11月18日、アメリカのワシントンD.C.で、アメリカ・イギリス・カナダの関係機関によるねじ規格統一の合意が正式に署名されました。

この統一によって成立したのが、ねじ山の角度を60度とするユニファイねじ（Unified Screw Thread）です。代表的な系列には、並目ねじのUNC（Unified National Coarse）と細目ねじのUNF（Unified National Fine）があります。

ユニファイねじの標準化により、国をまたいだ機械部品の互換性が改善されました。現在でも、アメリカを中心に自動車、航空機、産業機械などで使用されています。

歴史のポイント：ユニファイねじは、単に新しいねじを開発したものではありません。国ごとに異なっていたねじ規格を共通化し、部品の調達や交換を容易にするために生まれた規格です。
