六角穴付きボルトよく使われる代表サイズとねじ部

六角穴付きボルトの代表的な10サイズについて、ねじ部の考え方とメーカー資料ごとの注意点を整理しました。全ねじ、半ねじの区分は、b寸法だけで判断せず、各メーカーの全ねじ範囲表やグリップ長さ表もあわせて確認してください。

ポイント
代表サイズは M3、M6、M8 を中心に掲載しています。b寸法は同じJIS・ISO系の標準形状では材質ごとに別の値を設定するものではなく、今回確認した資料でもM3、M6、M8は共通値でした。ただし、実際の全ねじ・半ねじの製作範囲や取扱いは、メーカー、商品系列、材質、適用規格によって異なる場合があります。リンク先で材質と表面処理を選択し、商品仕様も確認してください。

よく使われる代表サイズ 10選

サイズ名をクリックすると、六角穴付きボルトカテゴリを径・長さで絞り込んで表示します。材質は固定していないため、リンク先で鉄、ステンレスなどから選択できます。

No.	サイズ	b 参考値	ねじ部	確認ポイント
1	M6×15	24 mm	全ねじ	M6の主要メーカー資料で共通
2	M6×20	24 mm	全ねじ	M6の主要メーカー資料で共通
3	M3×8	18 mm	全ねじ	M3の主要メーカー資料で共通
4	M3×10	18 mm	全ねじ	M3の主要メーカー資料で共通
5	M8×20	28 mm	全ねじ	M8の主要メーカー資料で共通
6	M6×25	24 mm	全ねじ	首下長さがbを超えても全ねじ範囲
7	M3×12	18 mm	全ねじ	M3の主要メーカー資料で共通
8	M6×30	24 mm	全ねじ	首下長さがbを超えても全ねじ範囲
9	M8×30	28 mm	全ねじ	首下長さがbを超えても全ねじ範囲
10	M8×25	28 mm	全ねじ	M8の主要メーカー資料で共通

材質によるb寸法の違いについて
同じJIS B 1176・ISO 4762系の標準キャップボルトでは、b寸法は呼び径を基準にした寸法表で管理され、鉄とステンレスで別のb値を設定する考え方ではありません。今回確認した標準資料でも、鉄の強度区分10.9・12.9とステンレスA2-70が同じ寸法表に整理されています。
一方、全ねじ・半ねじの製作範囲や実際の商品構成はメーカーや商品系列で異なることがあるため、代表サイズのリンクは材質を固定せず、径と長さだけで絞り込んでいます。

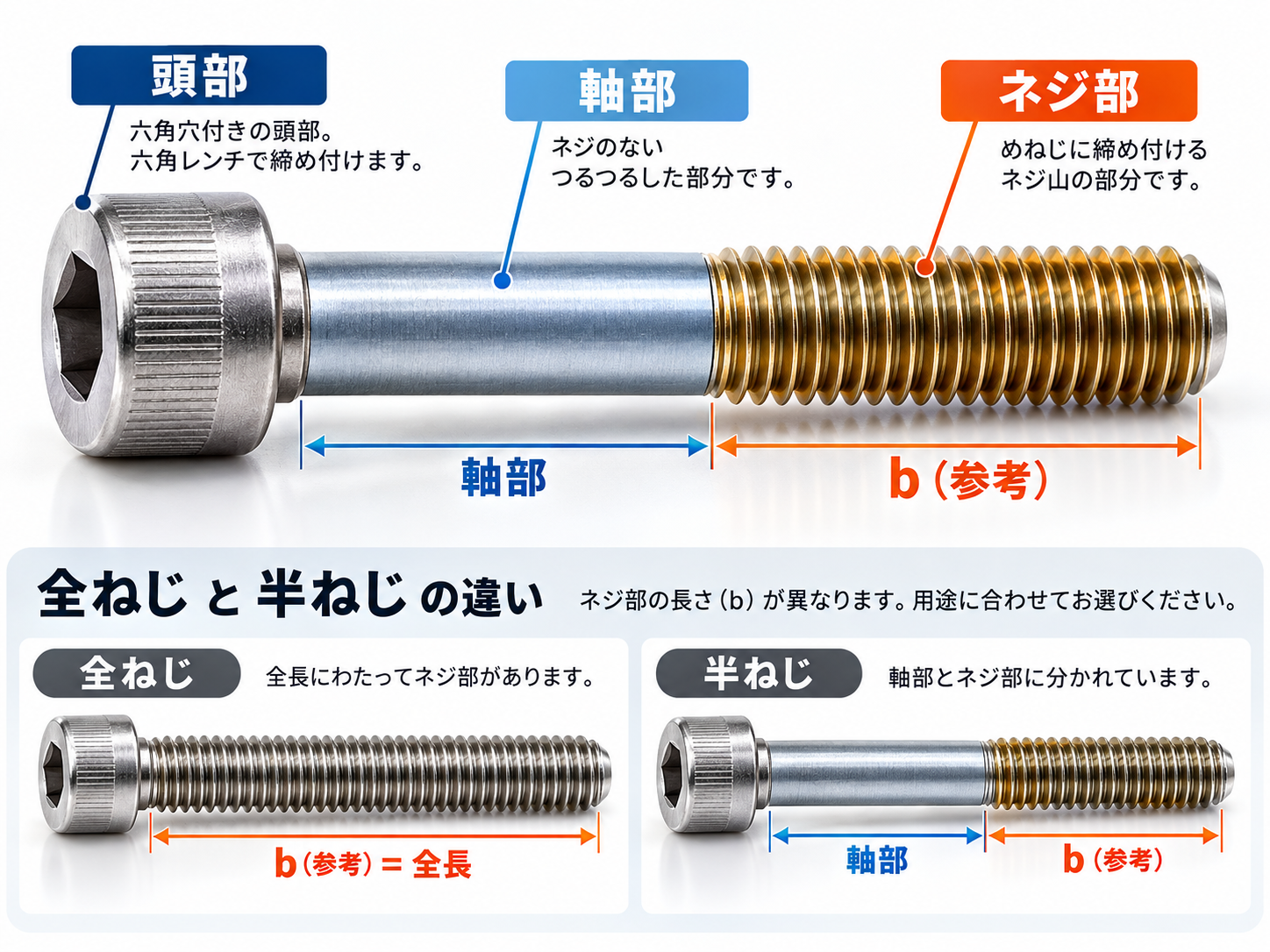

b寸法の見方
bは半ねじ品で使われるねじ長さの参考寸法です。たとえばM6はb=24 mmですが、M6×25とM6×30もメーカー資料上では全ねじ範囲です。そのため「首下長さがbを超えたら必ず半ねじ」とは判断できません。全ねじと半ねじの切替は、各メーカーの全ねじ範囲表またはグリップ長さ表で確認してください。

メーカーごとの注意点

メーカー名をクリックするとネジクルの商品ページを確認できます。「PDFダウンロード」から各資料を確認できます。

メーカー	表記	M3	M6	M8	注意点	資料PDF
互省製作所	b 参考	18	24	28	今回の代表サイズでは共通値。全ねじ範囲は別表で確認する。	PDFダウンロード
日産ネジ	b 参考	18	24	28	今回の代表サイズでは共通値。bだけで全ねじ、半ねじを判定しない。	PDFダウンロード
極東製作所	b	18	24	28	図面で全ねじと半ねじを分けている。半ねじ側のbは参考寸法として扱う。	PDFダウンロード
日本ファスナー工業	b 参考	18	24	28	ls、lgの表で全ねじ範囲を確認できる。今回の代表10サイズは全ねじ範囲。	PDFダウンロード
日星精工	b 参考	18	24	28	標準径では共通。メーカーの全ねじ範囲表示を優先する。	PDFダウンロード
東工舎	b 参考	18	24	28	JIS B 1176-2008表記。今回の代表サイズの値は他資料と一致。	PDFダウンロード
アンスコ	b 参考	18	24	28	M3、M6、M8は共通。M1.7=9.5、M2.6=11など小径の特殊サイズは別扱い。	PDFダウンロード
標準品（メーカー指定なし）	b 参考	18	24	28	lg最大=首下長さ-bで整理。DIN 912は全ねじの注記があるため、適用規格を分けて確認する。	PDFダウンロード
アンブラコ（UNBRAKO）	LT	18	24	28	bではなくLT、LG、LBを使用。LT=2×呼び径+12 mmで、M3、M6、M8は他メーカー資料のbと一致。	PDFダウンロード
