【テックネジクル】小ねじ一覧 <ネジ選び方ガイド>

小ねじ一覧 <ネジ選び方ガイド> 小ねじのカテゴリへ

一般的に、サイズの小さいもの(概ねM8位まで)は小ねじ、サイズの大きいもの(概ねM10以上)はボルトと呼ばれます。

小ねじは使用用途によって頭部形状が変わり、その頭部形状が商品名になります。

補足:実務上は、サイズだけでなく使用用途や業界での慣習によって呼び方が異なる場合がありますが、ここでは一般的な区分で整理しています。

3. 小ねじの代表的な頭部形状

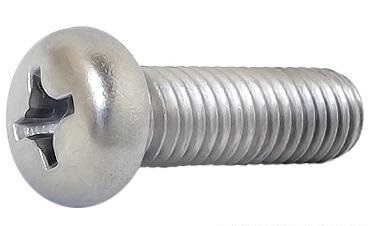

十字穴付きナベ小ねじ 上面に丸みが付いた形状

ナベ頭は、上面に丸みが付いた商品で、お椀をひっくり返したような形状です。

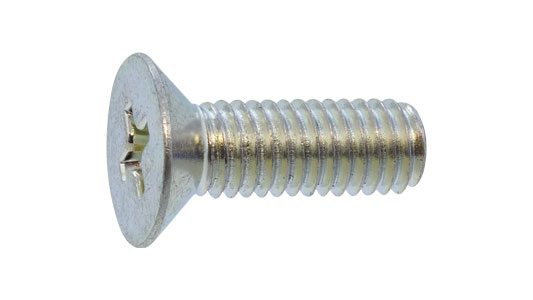

十字穴付きサラ小ねじ 上面が平らな皿形状

サラ(皿)頭は、上面が平らになっていて円錐形をひっくり返したような形状。頭部を出っ張らせたくないときに使用します。

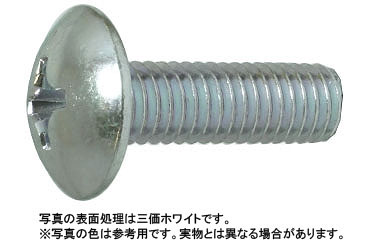

十字穴付きトラス小ねじ 低頭で頭部径が大きい

トラス頭は、緩やかな丸みが付いた商品で、ナベ頭と比べて高さが低く、頭部径は大きくなっています。

十字穴付きバインド小ねじ ナベとトラスの中間形状

バインド頭は、台形状の上面に丸みが付いた形状です。ナベ頭より少し大きく、トラス頭よりは少し小さめとなっています。

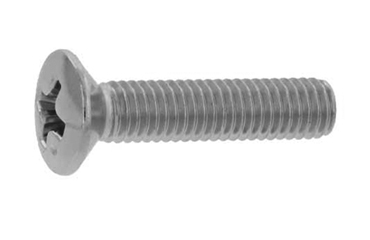

十字穴付き丸サラ小ねじ 皿+丸みのある形状

丸サラ(皿)頭は、皿頭の上面に少し膨らみの付いた形状です。山形座金と組み合わせて使用されます。

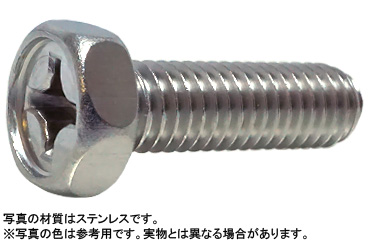

十字穴付きアプセット小ねじ 六角+十字穴

アプセット小ねじは、六角頭の頭頂部に凹みと十字穴があります。複数工具で締め付け可能です。
