ノブスター(黒)
サイズ:M6~M12(実質4サイズ)
材質:PA(ナイロン)、鉄
表面処理:生地
機械、設備、治具などで、手で操作するノブナットが必要な箇所や、用途を色やマークで区別したい箇所に使用できます。

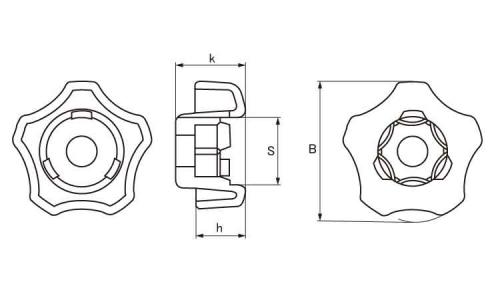

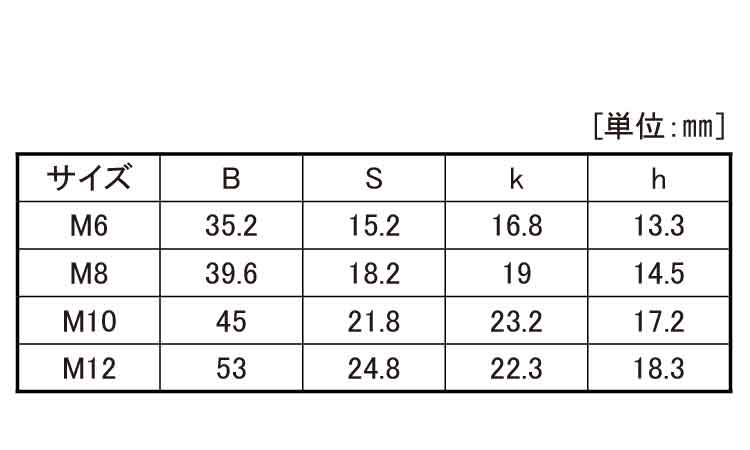

| サイズ | B | S | k | h |
|---|---|---|---|---|
| M6 | 35.2 | 15.2 | 16.8 | 13.3 |
| M8 | 39.6 | 18.2 | 19 | 14.5 |
| M10 | 45 | 21.8 | 23.2 | 17.2 |
| M12 | 53 | 24.8 | 22.3 | 18.3 |

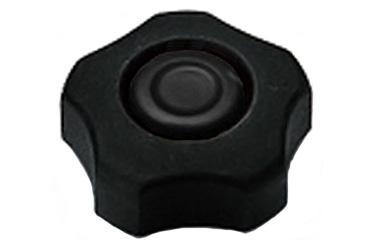

ノブスター(黒)は、ナットをはめ込むことでノブナットとして使用できるノブ部品です。サイズはM6、M8、M10、M12の実質4サイズで、表面処理は生地です。材質はM6・M8・M10がPA(ナイロン)、M12が鉄として登録されているため、サイズ選定時には材質もあわせて確認する必要があります。
特徴として、用途別に色を替えられるツートンカラー、マーク入れへの対応、ナットをはめ込んでノブナットを構成できること、センター部のキャップにオレンジ・白・黒があることが挙げられます。初心者向けに簡単に説明すると、「ナットを組み込み、手で回して締付け・取外しができるノブナットにするための部品」です。
一般的な六角ナットなどは工具で操作することが多いのに対し、ノブナットは一般にノブ部分を手でつかんで回す用途に使われます。そのため、機械、設備、治具などで固定と解除を手作業で行いたい箇所の選定候補になります。
本品はナットを組み込んで使用する構成のため、ボルトのような全ねじ・半ねじという区分を本品単体へそのまま適用することはできません。一般に全ねじとは、ボルトなどの軸部のほぼ全長にねじ山が設けられた仕様です。選定時はM6~M12の呼びだけでなく、組み込むナット、相手側のねじ仕様、ノブ部の寸法や取付スペースを確認してください。
一般的なボルトや小ねじは、おねじを相手側へねじ込んで締結します。一方、ノブスター(黒)はナットをはめ込むことによってノブナットを構成する部品です。
また、用途別の色替えやマーク入れに対応し、センター部のキャップにオレンジ・白・黒が用意されている点も特徴です。一般的なナットとの比較では、手で操作するためのノブ部を構成できる点が大きな違いです。
ノブ形状で、センター部にキャップを備えた構成です。具体的な外径や高さは製品寸法を確認してください。
ナットをはめ込んでノブナットとして使用します。M6、M8、M10、M12から選び、組み込むナットと相手側のねじ仕様を確認してください。
M6・M8・M10はPA(ナイロン)、M12は鉄です。サイズごとに材質を確認してください。
生地です。
取付スペース、操作条件、必要な呼びを確認してください。強度や耐熱性など特定の性能が必要な場合は、個別の仕様確認が必要です。
機械、設備、治具などで、ナットを組み込んで手で操作するノブナットとして使用したい箇所に向いています。また、用途ごとに色を使い分けたい場合や、マークによって操作箇所などを識別したい場合にも選定候補となります。
本品単体を通常のボルトや小ねじのようなおねじとして使用する用途には適しません。また、サイズによって材質が異なるため、すべての呼びで同一材質を必要とする用途では注意が必要です。
特定の強度、耐熱性、耐食性などが要求される用途については、それらの性能を示す情報が確認できないため、必要な仕様を個別に確認してください。
特定のJIS規格番号やISO規格番号は確認できないため、本品を特定のJIS・ISO規格適合品と断定することはできません。
ノブスター(黒)はナットをはめ込んでノブナットとして使用する構成です。既存部品との互換性を確認する際は、M6・M8・M10・M12という呼びだけでなく、組み込むナットや相手側のねじ仕様、ノブ部の寸法を確認してください。JIS・ISOへの適合が必要な場合は、組み合わせるねじ部品を含めて製品図面や仕様書を確認する必要があります。
A1. ナットをはめ込むことで、手で操作するノブナットとして使用できるノブ部品です。
A2. 実質4サイズです。
A3. M6、M8、M10、M12です。
A4. 最小はM6、最大はM12です。
A5. PA(ナイロン)と鉄があります。M6・M8・M10はPA(ナイロン)、M12は鉄です。
A6. いいえ。M6・M8・M10とM12では登録されている材質が異なります。
A7. 生地です。
A8. ナットをはめ込むことによってノブナットとして使用します。
A9. 一般に、手でつかんで回すノブ部を備え、手作業で締付け・取外しを行えるナットです。
A10. ナットを組み込んで手で操作できるノブナットを構成し、用途に応じた色分けやマークによる識別も行えるためです。
A11. はい。用途別の色替えに対応するツートンカラー仕様として案内されています。
A12. はい。マーク入れに対応しています。
A13. オレンジ、白、黒があります。
A14. 本品はナットを組み込んで使用するノブ部品のため、本品単体を全ねじ・半ねじに分類するのは適切ではありません。
A15. 一般に、ボルトなどの軸部のほぼ全長にねじ山が設けられた仕様を指します。
A16. 本品はナットをはめ込んでノブナットを構成し、一般にノブ部分を手でつかんで操作できる点が異なります。
A17. 色区分が異なります。サイズや材質などの構成については、それぞれのラインナップを個別に確認する必要があります。
A18. M6~M12の呼び、サイズごとの材質、組み込むナット、相手側のねじ仕様、ノブ部の取付スペースを確認してください。
A19. 特定のJIS・ISO規格番号は確認できないため、規格への適合は断定できません。
ノブスター(黒)は、M6・M8・M10・M12を展開し、ナットをはめ込むことで手で操作するノブナットとして使用できるノブ部品です。
ノブスター(黒)
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の 1本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ノブスター(黒)
C0002K020060000000 |
PA(ナイロン) | 生地 | M6 | あり | なし | 150 | 79.2円 72円 | ||
|
ノブスター(黒)
C0002K020080000000 |
PA(ナイロン) | 生地 | M8 | あり | なし | 100 | 116円 106円 | ||
|
ノブスター(黒)
C0002K020100000000 |
PA(ナイロン) | 生地 | M10 | あり | なし | 60 | 166円 151円 | ||
|
ノブスター(黒)
C0002K020120000000 |
鉄 | 生地 | M12 | あり | なし | 50 | 280円 255円 |
