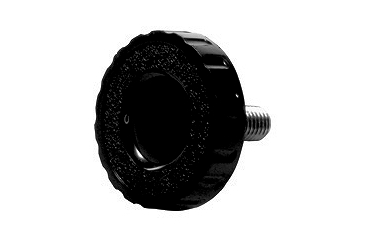

ノブボルト ＫＲーＢ３（黒
画像をクリックして拡大イメージを表示
-
10.0
-
-
サイズ：8×10～10×50（実質17サイズ）
材質：鉄
表面処理：生地、三価ﾎﾜｲﾄ(銀)
機械装置、治具、カバー、パネルなど、手作業で固定・解除や繰り返し着脱を行う箇所に使用されます。

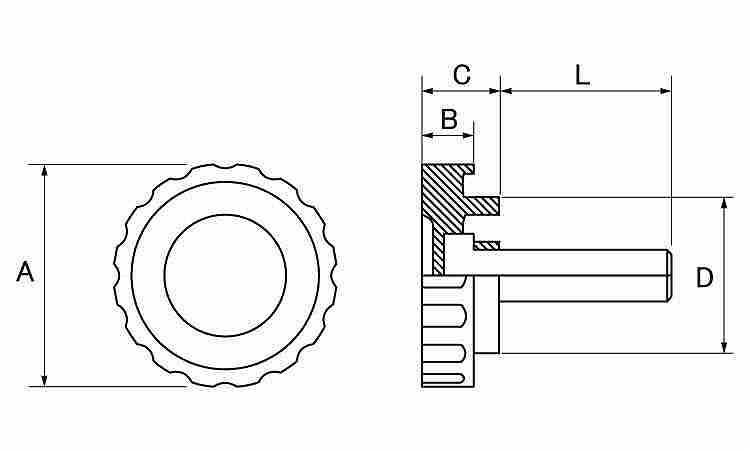

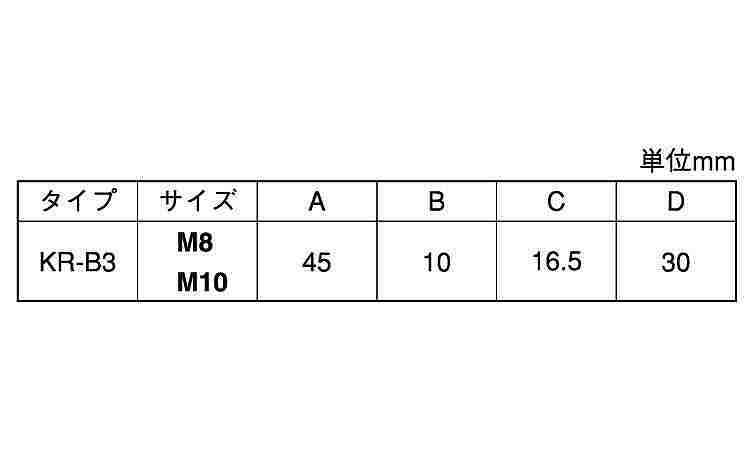

| タイプ | サイズ | A 単位mm | B | C | D |
|---|---|---|---|---|---|
| KR-B3 | M8 | 45 | 10 | 16.5 | 30 |
| M10 |
ノブボルト ＫＲーＢ３（黒は、KR-B3タイプの黒色ノブにおねじを組み合わせたノブボルトです。呼び径は8・10で、8×10から10×50まで17サイズあります。材質は鉄、表面処理は生地と三価ﾎﾜｲﾄ(銀)です。
一般にノブボルトとは、手でつかんで回せるノブと雄ねじを組み合わせた締結部品です。六角ボルトや小ねじのようにレンチやドライバーを使用して頭部を回すのではなく、ノブを直接手で操作して締付け・取外しを行います。そのため、機械装置のカバー、治具、パネル、調整部など、固定と解除を繰り返す箇所で使われます。初心者向けに簡単に説明すると、「黒いノブを手で回して固定するボルト」です。
KR-B3はノブタイプを区別する名称です。選定時は、相手側のめねじに適合する呼び径を確認し、取付部の厚さや必要なねじ込み長さに合わせてねじ長さを選びます。また、ノブを手でつかんで回せるだけの周囲スペースが確保されているかも重要です。
一般に全ねじとは、軸部のほぼ全長にねじ山が設けられたねじを指します。本品について全ねじであることを確認できる情報はないため、全ねじ仕様とは断定できません。全ねじが設計条件となる場合は、製品図面や仕様書で確認してください。
一般的な六角ボルトや小ねじは工具で締め付けますが、ノブボルトはノブ部分を手で回して操作する点が異なります。本品はKR-B3タイプとして区別されているため、KR-B1やKR-B2など別タイプと交換する場合は、呼び径だけでなくノブ形状や寸法、周囲の操作スペースも確認する必要があります。
KR-B3タイプのノブ形状・寸法が取付場所に適合し、手で操作できるスペースがあるか確認します。
呼び径8または10から相手側のめねじに合うものを選び、必要なねじ長さを確認します。
材質は鉄です。
生地、三価ﾎﾜｲﾄ(銀)があります。
強度、耐食性、温度条件などに指定がある場合は、必要な性能を個別に確認します。
機械装置、治具、カバー、パネル、調整部など、手作業で固定・解除する箇所や、繰り返し着脱を行う箇所に向いています。工具を使わずノブを手で操作したい締結部の選択肢となります。
規定トルクによる締付けが必要な箇所や、強度、耐食性、耐熱性などについて特定の性能保証が必須となる用途は、確認できる情報だけでは適否を判断できません。また、ノブを配置したり手で回したりするスペースを確保できない箇所では、事前に寸法確認が必要です。
特定のJIS規格番号やISO規格番号は確認できないため、本品が特定のJISまたはISO規格に適合すると断定することはできません。一般に、おねじとめねじを組み合わせる際は、呼び径やピッチなどのねじ仕様を一致させる必要があります。JIS・ISOへの適合が設計条件となる場合は、製品図面や仕様書で確認してください。
A1. KR-B3タイプの黒色ノブにおねじを備え、手で締付け・取外しを行うノブボルトです。
A2. 8と10があります。
A3. 8×10から10×50まで、重複を除いて17サイズあります。
A4. 8×10、8×15、8×20、8×25、8×30、8×35、8×40、8×45、8×50、10×15、10×20、10×25、10×30、10×35、10×40、10×45、10×50です。
A5. 材質は鉄です。
A6. 生地と三価ﾎﾜｲﾄ(銀)があります。
A7. 一般にノブボルトは、ノブ部分を手で回して締付け・取外しを行うために使用します。
A8. 本品のノブタイプを区別する名称です。具体的な形状や寸法は製品寸法図で確認してください。
A9. 全ねじであることを確認できる情報がないため、全ねじ仕様とは断定できません。
A10. ノブタイプが異なります。交換や新規選定では、ねじ径だけでなく頭部形状や寸法を確認してください。
A11. 呼び径、ねじ長さ、相手側のめねじ、必要なねじ込み長さ、ノブ寸法、操作スペースを確認してください。
A12. 特定のJIS・ISO規格番号を確認できないため、規格への適合は断定できません。
ノブボルト ＫＲーＢ３（黒は、KR-B3タイプの黒色ノブとおねじを組み合わせ、手で締付け・取外しを行うためのノブボルトです。
ノブボルト ＫＲーＢ３（黒
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ノブボルト ＫＲーＢ３（黒
C00025300080010000 |
鉄 | 生地 | 8 X 10 |
|
あり | なし | 60 | 107円 97.95円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080015000 |
鉄 | 生地 | 8 X 15 |
|
あり | なし | 60 | 111円 101円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080020000 |
鉄 | 生地 | 8 X 20 |
|
あり | なし | 60 | 114円 104円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080025000 |
鉄 | 生地 | 8 X 25 |
|
要確認 | なし | 60 | 116円 106円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 30 |
|
要確認 | なし | 55 | 134円 122円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080035000 |
鉄 | 生地 | 8 X 35 |
|
品薄 | なし | 55 | 125円 114円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080040000 |
鉄 | 生地 | 8 X 40 |
|
あり | なし | 50 | 127円 116円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080045000 |
鉄 | 生地 | 8 X 45 |
|
要確認 | なし | 50 | 130円 119円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300080050000 |
鉄 | 生地 | 8 X 50 |
|
要確認 | なし | 50 | 134円 122円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100015000 |
鉄 | 生地 | 10X15 |
|
あり | なし | 60 | 136円 124円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100020000 |
鉄 | 生地 | 10X20 |
|
あり | なし | 60 | 141円 129円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100025000 |
鉄 | 生地 | 10X25 |
|
あり | なし | 60 | 149円 136円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100030000 |
鉄 | 生地 | 10X30 |
|
あり | なし | 55 | 154円 140円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100035000 |
鉄 | 生地 | 10X35 |
|
あり | なし | 55 | 159円 145円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100045000 |
鉄 | 生地 | 10X45 |
|
あり | なし | 50 | 172円 157円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100050000 |
鉄 | 生地 | 10X50 |
|
あり | なし | 40 | 179円 163円 | |
|
ノブボルト ＫＲーＢ３（黒
C00025300100040000 |
鉄 | 生地 | 10X40 |
|
あり | なし | 50 | 166円 151円 |
