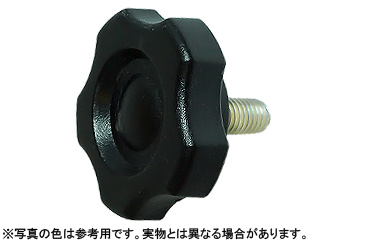

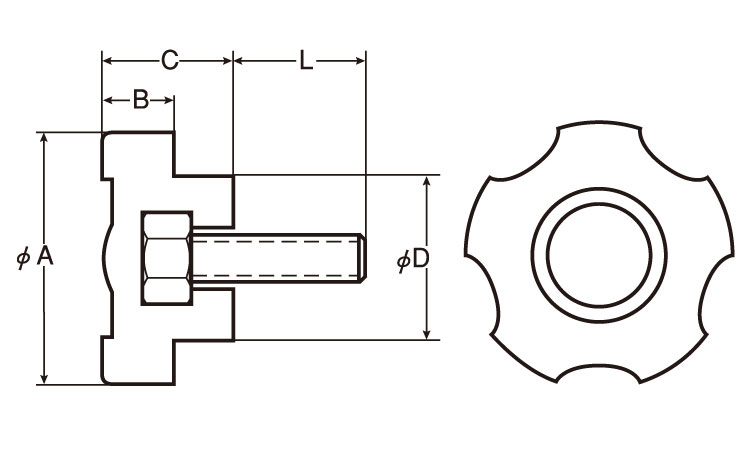

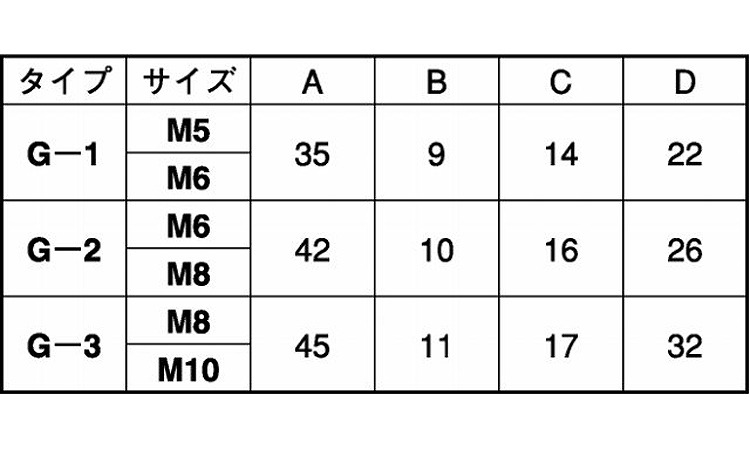

ノブ（Ｇー３）ボルト（黒は、黒色のG-3タイプノブとおねじを組み合わせたノブボルトです。呼び径は8・10で、重複を除いて19サイズあります。G-3タイプのノブ寸法はA=45、B=11、C=17、D=32mmで、M8とM10に共通する寸法として示されています。

ノブボルトとは、手でつかんで回せるノブに雄ねじを組み合わせた締結部品です。六角ボルトや一般的な小ねじのようにレンチやドライバーで頭部を回すのではなく、ノブを直接手で回して締付け・取外しを行います。そのため、カバー、治具、パネル、調整部など、固定と解除を繰り返す箇所で使用されます。初心者向けに簡単に説明すると、「黒いノブを手で回して固定するボルト」です。

本品のG-3はノブのタイプを示し、G-1やG-2とは対応するねじ径やノブ寸法が異なります。選定時はM8またはM10の呼び径を相手側のめねじに合わせ、必要なねじ長さを選びます。さらにD=32mmのノブを配置できるスペースと、指を掛けて回転操作できる空間があるかを確認することが重要です。

一般に全ねじとは、軸部のほぼ全長にねじ山を設けた仕様を指します。本品について全ねじであることを確認できる情報はないため、全ねじ仕様とは断定できません。全ねじが設計条件となる場合は製品図面や仕様書で確認してください。

一般的な六角ボルトや小ねじはレンチやドライバーなどの工具を使用して締め付けますが、ノブボルトはノブを手で回して操作する点が異なります。G-3タイプはM8・M10に対応し、ノブ寸法はA=45、B=11、C=17、D=32mmです。G-1やG-2と交換する場合は、呼び径だけでなくノブ外形や周辺スペースも確認する必要があります。

特定のJIS規格番号やISO規格番号は確認できないため、本品が特定のJISまたはISO規格に適合すると断定することはできません。一般に、おねじとめねじを組み合わせる場合は、呼び径やピッチなどのねじ仕様を一致させる必要があります。JIS・ISO規格への適合が設計条件となる場合は、製品図面や仕様書で確認してください。
