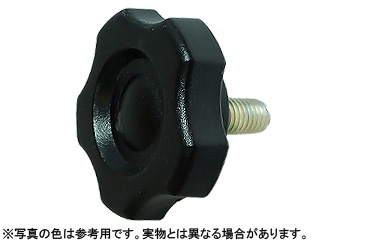

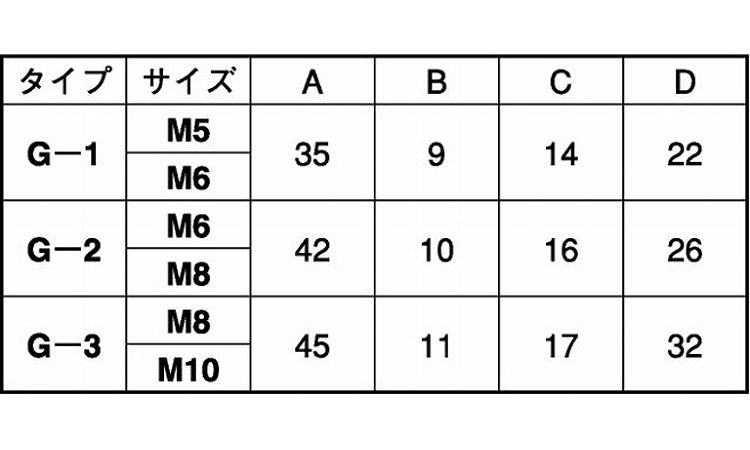

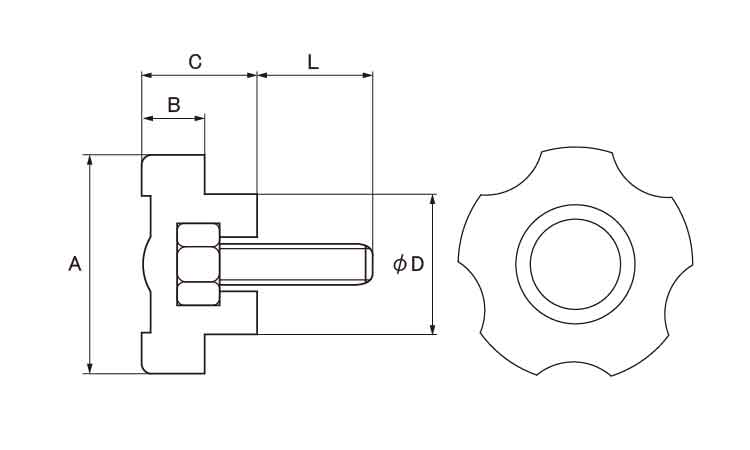

ノブ（Ｇー１）ボルト（黒は、黒色のG-1タイプノブとおねじを組み合わせたノブボルトです。呼び径はM5・M6で、ねじ長さ10～50の範囲から選択できます。寸法表ではG-1タイプのノブ寸法はA=35、B=9、C=14、D=22mmで、M5とM6に共通する頭部仕様として示されています。

ノブボルトは、一般的な六角ボルトや小ねじのようにレンチやドライバーを使用するのではなく、ノブ部分を手でつかんで回して締付け・取外しを行うためのねじです。そのため、機械装置のカバー、治具、パネル、調整部など、固定と解除を繰り返す場所で使いやすい構造です。初心者向けに簡単に説明すると、「工具ではなく黒いノブを手で回して固定するボルト」です。

本品はおねじタイプのため、ノブから突出したねじ軸を相手側のめねじへねじ込んで使用します。選定時はM5またはM6の呼び径を相手側のねじに合わせ、必要なねじ込み長さに応じてボルト長さを選びます。また、ノブ外形に相当するD寸法は22mmなので、周囲の部品と干渉せず、手で操作できる空間が確保されているかも確認してください。

一般に全ねじとは、ねじ軸のほぼ全長にねじ山が設けられた仕様を指します。本品について全ねじであることを確認できる情報はないため、全ねじとは断定できません。全ねじ指定が必要な場合は、製品図面や仕様を確認してください。

一般的な六角ボルトや小ねじは工具で頭部を回しますが、ノブボルトはノブを手で回して操作する点が異なります。また、G-1はM5・M6に対応し、寸法表ではA=35、B=9、C=14、D=22mmです。G-2やG-3など別タイプとは対応する呼び径やノブ寸法が異なるため、置き換え時は寸法確認が必要です。

特定のJIS規格番号やISO規格番号は確認できないため、本品が特定のJISまたはISO規格に適合すると断定することはできません。一般に、おねじとめねじを組み合わせる際は、呼び径とピッチなどのねじ仕様を一致させる必要があります。JIS・ISOへの適合が設計条件となる場合は、製品図面や仕様書で確認してください。
