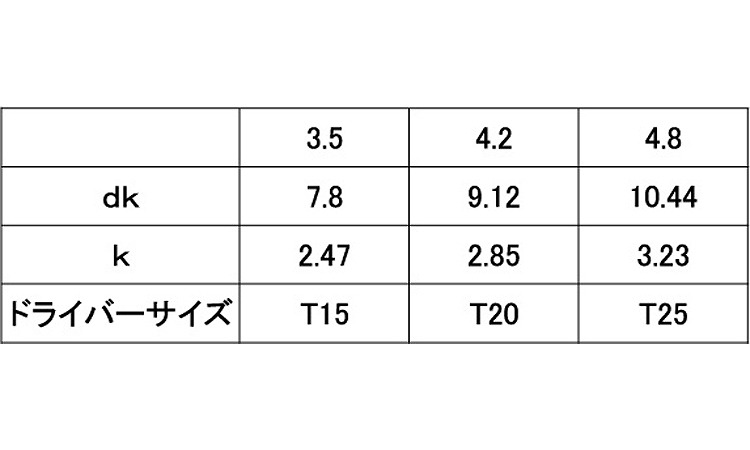

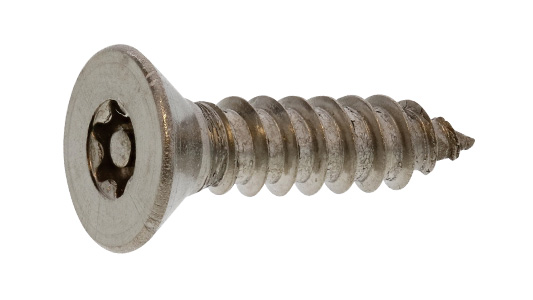

ＴＲＦピン・皿ＴＲＸタッピングは、ピン付きTRXの駆動部と皿形状の頭部を組み合わせたタッピングねじです。商品固有のラインナップは3.5×13から4.8×38までの実質14サイズで、呼び径3.5・4.2・4.8を確認できます。材質はステンレスで、指定された表面処理のピックアップ対象では生地を確認できます。

一般的にタッピングねじは、相手材へねじ込む際にねじ山を形成しながら締結する用途に使われるねじです。ただし、本商品の適用相手材、下穴径、板厚などの具体的な施工条件は確認できないため、使用前に個別仕様を確認する必要があります。

「ピン付きTRX」は駆動部に関する仕様です。TRX形状の中央にピンを設けたタイプでは、一般的な十字穴や通常のTRXとは工具条件が異なるため、形状に適合する工具を選定します。「皿」は頭部形状を示し、一般に相手側へ適切な皿形状を設けることで、締結後の頭部を取付面へ収めやすくなります。

このねじを使用する理由は、タッピングねじによる締結と、ピン付きTRX駆動部、皿頭という条件を同時に満たしたい箇所に対応するためです。

ねじ部について、全ねじであることを明示する情報は確認できません。一般に全ねじとは、軸部の広い範囲にねじ山が形成された仕様です。全ねじであることが選定条件の場合は個別仕様を確認してください。

選定時には呼び径・長さだけでなく、相手材と下穴条件、皿頭の収まり、駆動工具、材質、表面処理を確認することが重要です。

一般的な十字穴付きタッピングねジとの主な違いは、駆動部がピン付きTRX仕様であることです。プラスドライバーを前提とするねじとは使用工具が異なります。

通常のTRXタッピングと比較した場合、本商品は商品名上「ピン」を備えた仕様であることが違いです。交換時にはTRXという名称だけで判断せず、ピン付き仕様まで確認してください。

また、ナベ頭やトラス頭のタッピングねじとは頭部形状が異なります。本商品は皿頭なので、一般に適切な皿形状の取付部へ頭部を収めたい箇所で選定します。

タッピングねじにはJIS規格やISO規格で、ねじ部、頭部形状、寸法などが規定されているものがあります。一方、本商品について具体的なJIS番号・ISO番号を確認できる情報はないため、特定規格への完全準拠を断定することはできません。

また、ピン付きTRXという駆動仕様を持つため、同じ呼び径・長さの一般的な十字穴付きタッピングねじやTRXタッピングねじと、そのまま互換できるとは限りません。規格品や既存品との置き換えでは、呼び径、長さ、ねじ部、皿頭寸法、駆動部形状、施工条件を確認してください。
