TRF トライクルA(ボタン小
サイズ:3×6~8×50(実質36サイズ)
材質:ステンレス
表面処理:生地
トライクルA仕様のねじが指定された機器・装置・部品の組立、カバーやパネルの固定、既存ねじの交換・保守に使用します。

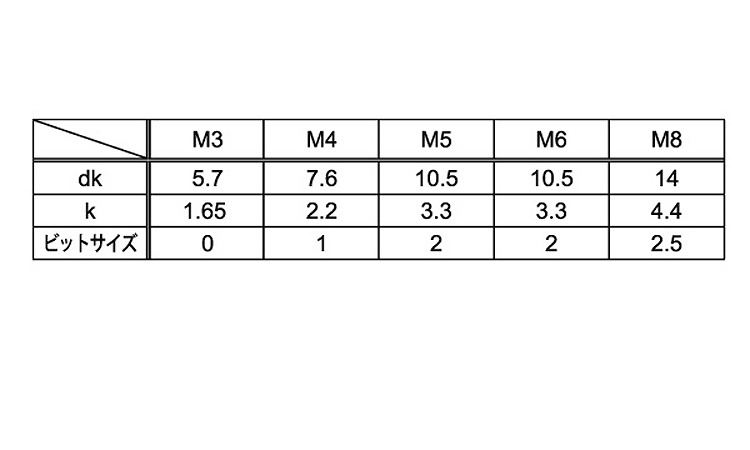

| M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|
| dk | 5.7 | 7.6 | 10.5 | 10.5 | 14 |
| k | 1.65 | 2.2 | 3.3 | 3.3 | 4.4 |
| ビットサイズ | 0 | 1 | 2 | 2 | 2.5 |

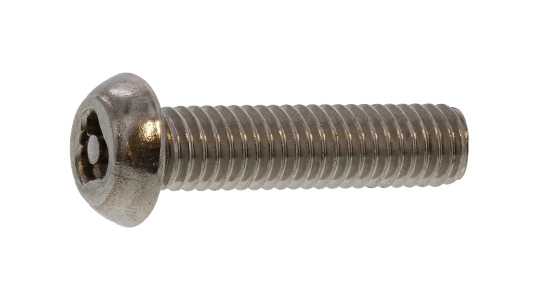

TRF トライクルA(ボタン小は、トライクルA仕様とボタン形状の頭部を組み合わせた小ねじです。商品固有のラインナップは3×6から8×50までの実質36サイズで、呼び径は3、4、5、6、8の5種類です。材質はステンレス、表面処理は生地を確認できます。

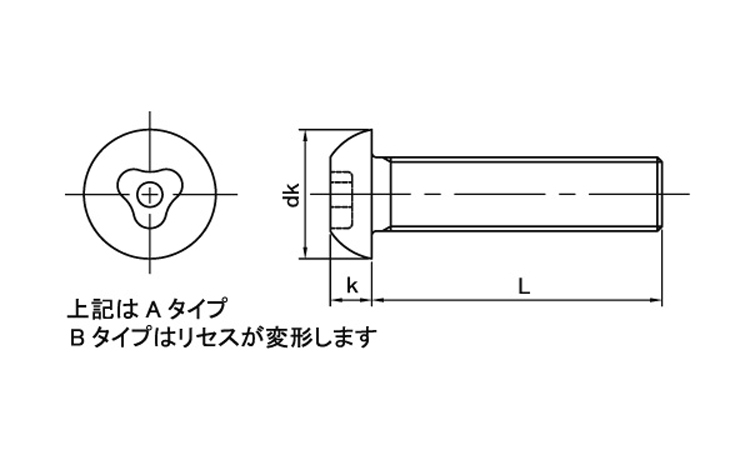

商品名にある「ボタン小」は頭部形状に関する名称です。一般にボタン頭は上面に丸みを持つ形状で、皿頭のように相手部品へ頭部全体を沈めるのではなく、取付面上に頭部が残る構造として使用されます。頭部寸法はねじの種類やサイズによって異なるため、既存品との交換では呼び径と長さだけでなく、頭部径や高さも確認することが重要です。
一方、「トライクルA」の具体的な駆動部形状や機能については、商品データから詳細を確認できないため、形状や性能を推測して断定しません。このねじを選ぶ基本的な理由は、既存設計や指定部品でトライクルA仕様が求められている締結箇所に適合させるためです。使用工具についても、対象ねじの駆動部に適合するものを確認してください。
ねじ部については、全サイズが全ねじであることを確認できる情報はありません。一般に全ねじとは、軸部の広い範囲にねじ山が形成された仕様です。全ねじであることが設計条件の場合は、対象サイズごとのねじ部仕様を確認してください。
代表的な使用シーンは、トライクルA仕様が採用された機器・装置・部品の組立、カバーやパネルの固定、既存ねじの交換、点検・保守時の再締結です。選定時は呼び径、長さ、頭部形状、駆動部、使用工具、相手側のめねじ、材質、表面処理を照合してください。
一般的な小ねじとの比較では、商品名上「トライクルA」という締結仕様を持つ点と、ボタン頭である点が選定上の特徴です。
皿小ねじとは頭部形状が異なります。皿頭は一般に皿穴へ頭部を収める構造ですが、ボタン頭は取付面上に頭部が残る形状です。
また、ナベ頭やトラス頭とも頭部外形が異なるため、既存ねじを交換する際は「同じ呼び径・長さだから使用できる」と判断せず、頭部形状と寸法も確認してください。
トライクルAの具体的な駆動形状については確認できる情報がないため、十字穴、六角穴など特定の駆動方式との構造上の差を推測して説明することはできません。
ボタン頭です。取付面上に頭部が残るため、周囲の部品との干渉や必要な頭部スペースを確認してください。既存品交換では頭部径・高さも照合します。
サイズは3×6~8×50で、実質36サイズです。具体的な展開は、3が6・8・10・12・20、4が6・8・10・12・16・20・25・30、5が8・10・12・16・20・25・30・40、6が10・12・16・20・25・30・40・50、8が12・16・20・25・30・40・50です。全ねじ指定の場合は個別仕様を確認してください。
ステンレスです。図面や既存部品で材質指定がある場合は、その指定と一致していることを確認してください。
生地を確認できます。既存品との交換では、表面状態を含めて要求仕様と照合してください。
トライクルA仕様が使用箇所に適合すること、対応する工具を使用できること、相手側のめねじと呼び径が合うことを確認します。必要なねじ込み長さや頭部周辺のスペースも確認してください。
トライクルA仕様とボタン頭が指定された機器・装置・部品の締結、カバーやパネルなどの固定、同じ仕様の既存ねじの交換、組立工程や点検・保守時の再締結に向いています。
皿頭など別の頭部形状が指定されている箇所、トライクルA仕様と適合しない工具しか使用できない箇所には向きません。また、全ねじ、特定の強度区分、特定のJIS・ISO規格への適合など、確認できない仕様を必須条件とする用途では、個別仕様の確認が必要です。
小ねじにはJIS規格やISO規格によって、ねじ部、頭部形状、寸法、駆動部などが規定されている製品があります。一方、本商品について具体的なJIS番号・ISO番号を確認できる情報はないため、特定規格への完全準拠を断定することはできません。
また、トライクルAの具体的な駆動部規格についても、確認できない内容を既存のJIS・ISO規格と結び付けて説明することはできません。JIS・ISO規格品との互換性が必要な場合は、呼び径、長さ、ねじピッチ、頭部寸法、駆動部形状などを図面や仕様書で確認してください。
A1. トライクルA仕様とボタン形状の頭部を組み合わせた小ねじです。3×6~8×50まで展開されています。
A2. 実質36サイズです。呼び径3、4、5、6、8で複数の長さを展開しています。
A3. 最小は3×6、最大は8×50です。
A4. 3、4、5、6、8の5種類です。
A5. ステンレスです。
A6. 生地を確認できます。
A7. 一般にボタン頭は上面に丸みを持つ頭部形状です。皿頭とは異なり、取付面上に頭部が残る構造として使用されます。
A8. 商品名としてトライクルA仕様であることは確認できますが、具体的な駆動部形状を特定できる情報はありません。形状については個別仕様を確認してください。
A9. 使用工具の具体的な仕様は確認できないため、一般的なドライバーが使用できるとは断定できません。駆動部に適合する工具を確認してください。
A10. 全サイズが全ねじであることを確認できる情報はないため断定できません。全ねじが必須の場合は対象サイズごとの仕様確認が必要です。
A11. 主な違いは頭部形状です。本商品はボタン頭で、皿小ねじのように皿穴へ頭部を収める形状とは異なります。
A12. トライクルA仕様が指定された機器・装置・部品の組立、カバーやパネルの固定、既存品の交換・保守などで使用します。
A13. 具体的なJIS・ISO規格番号を確認できる情報はないため、特定規格への適合を断定することはできません。
A14. 呼び径、長さ、ボタン頭、トライクルA仕様、使用工具、相手側のめねじ、材質、表面処理を順に確認してください。
TRF トライクルA(ボタン小は、トライクルA仕様とボタン頭を組み合わせたステンレス製小ねじで、3×6~8×50まで実質36サイズを展開しています。
TRF トライクルA(ボタン小
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の 1本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
TRF トライクルA(ボタン小
700200AB0030006000 |
ステンレス | 生地 | 3 X 6 | 要確認 | なし | 100 | 169円 153円 | ||
|
TRF トライクルA(ボタン小
700200AB0030008000 |
ステンレス | 生地 | 3 X 8 | あり | なし | 100 | 169円 153円 | ||
|
TRF トライクルA(ボタン小
700200AB0030010000 |
ステンレス | 生地 | 3 X 10 | 要確認 | なし | 100 | 175円 159円 | ||
|
TRF トライクルA(ボタン小
700200AB0030012000 |
ステンレス | 生地 | 3 X 12 | 要確認 | なし | 100 | 181円 164円 | ||
|
TRF トライクルA(ボタン小
700200AB0030020000 |
ステンレス | 生地 | 3 X 20 | 要確認 | なし | 100 | 225円 204円 | ||
|
TRF トライクルA(ボタン小
700200AB0040006000 |
ステンレス | 生地 | 4 X 6 | 要確認 | なし | 100 | 176円 160円 | ||
|
TRF トライクルA(ボタン小
700200AB0040008000 |
ステンレス | 生地 | 4 X 8 | あり | なし | 100 | 176円 160円 | ||
|
TRF トライクルA(ボタン小
700200AB0040010000 |
ステンレス | 生地 | 4 X 10 | あり | なし | 100 | 181円 164円 | ||
|
TRF トライクルA(ボタン小
700200AB0040012000 |
ステンレス | 生地 | 4 X 12 | あり | なし | 100 | 190円 172円 | ||
|
TRF トライクルA(ボタン小
700200AB0040016000 |
ステンレス | 生地 | 4 X 16 | 品薄 | なし | 100 | 198円 180円 | ||
|
TRF トライクルA(ボタン小
700200AB0040020000 |
ステンレス | 生地 | 4 X 20 | 品薄 | なし | 100 | 230円 209円 | ||
|
TRF トライクルA(ボタン小
700200AB0040025000 |
ステンレス | 生地 | 4 X 25 | 要確認 | なし | 100 | 247円 224円 | ||
|
TRF トライクルA(ボタン小
700200AB0040030000 |
ステンレス | 生地 | 4 X 30 | 品薄 | なし | 100 | 286円 260円 | ||
|
TRF トライクルA(ボタン小
700200AB0050008000 |
ステンレス | 生地 | 5 X 8 | あり | なし | 100 | 247円 224円 | ||
|
TRF トライクルA(ボタン小
700200AB0050010000 |
ステンレス | 生地 | 5 X 10 | あり | なし | 100 | 249円 226円 | ||
|
TRF トライクルA(ボタン小
700200AB0050012000 |
ステンレス | 生地 | 5 X 12 | あり | なし | 100 | 258円 234円 | ||
|
TRF トライクルA(ボタン小
700200AB0050016000 |
ステンレス | 生地 | 5 X 16 | 品薄 | なし | 100 | 277円 251円 | ||
|
TRF トライクルA(ボタン小
700200AB0050020000 |
ステンレス | 生地 | 5 X 20 | あり | なし | 100 | 302円 274円 | ||
|
TRF トライクルA(ボタン小
700200AB0050025000 |
ステンレス | 生地 | 5 X 25 | あり | なし | 100 | 329円 299円 | ||
|
TRF トライクルA(ボタン小
700200AB0050030000 |
ステンレス | 生地 | 5 X 30 | 要確認 | なし | 100 | 368円 334円 | ||
|
TRF トライクルA(ボタン小
700200AB0050040000 |
ステンレス | 生地 | 5 X 40 | 品薄 | なし | 100 | 431円 391円 | ||
|
TRF トライクルA(ボタン小
700200AB0060010000 |
ステンレス | 生地 | 6 X 10 | 要確認 | なし | 100 | 300円 272円 | ||
|
TRF トライクルA(ボタン小
700200AB0060012000 |
ステンレス | 生地 | 6 X 12 | 品薄 | なし | 100 | 301円 273円 | ||
|
TRF トライクルA(ボタン小
700200AB0060016000 |
ステンレス | 生地 | 6 X 16 | 品薄 | なし | 100 | 340円 309円 | ||
|
TRF トライクルA(ボタン小
700200AB0060020000 |
ステンレス | 生地 | 6 X 20 | 品薄 | なし | 100 | 371円 337円 | ||
|
TRF トライクルA(ボタン小
700200AB0060025000 |
ステンレス | 生地 | 6 X 25 | あり | なし | 100 | 423円 384円 | ||
|
TRF トライクルA(ボタン小
700200AB0060030000 |
ステンレス | 生地 | 6 X 30 | 品薄 | なし | 100 | 447円 406円 | ||
|
TRF トライクルA(ボタン小
700200AB0060040000 |
ステンレス | 生地 | 6 X 40 | 品薄 | なし | 100 | 561円 510円 | ||
|
TRF トライクルA(ボタン小
700200AB0060050000 |
ステンレス | 生地 | 6 X 50 | あり | なし | 100 | 680円 618円 | ||
|
TRF トライクルA(ボタン小
700200AB0080012000 |
ステンレス | 生地 | 8 X 12 | 品薄 | なし | 100 | 607円 551円 | ||
|
TRF トライクルA(ボタン小
700200AB0080016000 |
ステンレス | 生地 | 8 X 16 | 品薄 | なし | 100 | 611円 555円 | ||
|
TRF トライクルA(ボタン小
700200AB0080020000 |
ステンレス | 生地 | 8 X 20 | 要確認 | なし | 100 | 686円 623円 | ||
|
TRF トライクルA(ボタン小
700200AB0080025000 |
ステンレス | 生地 | 8 X 25 | 品薄 | なし | 100 | 767円 697円 | ||
|
TRF トライクルA(ボタン小
700200AB0080030000 |
ステンレス | 生地 | 8 X 30 | 要確認 | なし | 100 | 844円 767円 | ||
|
TRF トライクルA(ボタン小
700200AB0080040000 |
ステンレス | 生地 | 8 X 40 | 要確認 | なし | 100 | 929円 844円 | ||
|
TRF トライクルA(ボタン小
700200AB0080050000 |
ステンレス | 生地 | 8 X 50 | 要確認 | なし | 100 | 1,126円 1,023円 |
