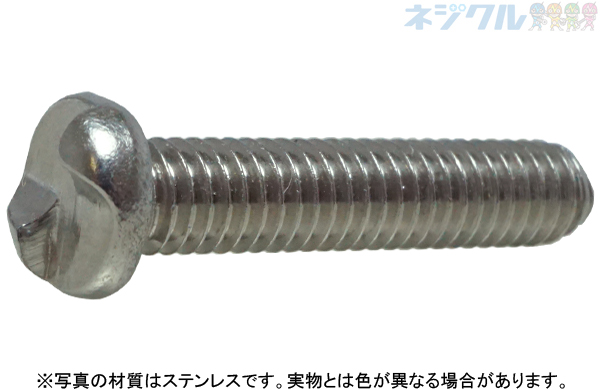

ＴＲＦワンサイド　ナベ小ねじは、ナベ頭を備え、いたずら防止ねじのカテゴリで展開されているステンレス製の小ねじです。呼び径は3、4、5、6の4種類で、3×5から6×40まで実質29サイズを確認できます。具体的には、3が5・6・8・10・12・16、4が6・8・10・12・16・20・25、5が8・10・12・16・20・25・30・40、6が8・10・12・16・20・25・30・40です。ピックアップ対象の表面処理では生地が確認できます。

初心者向けに説明すると、小ねじは一般に、あらかじめ加工されためねじやナットと組み合わせて部品を固定するねじです。本商品はナベ頭を採用しており、ナベ頭は一般に上面に丸みを持ち、締結後も頭部が取付面上に残ります。皿小ねじのように頭部を皿穴へ沈める構造ではないため、頭部を収める周辺スペースを確認して選定します。

「ワンサイド」という名称がありますが、確認できる情報だけでは、具体的な工具穴形状、回転方向による操作制限、専用工具の形状などを断定できません。そのため、「一方向にしか回せない」「締付け後は取り外せない」といった機能を名称だけから推測して説明することは避ける必要があります。工具条件が重要な場合は、頭部形状や対応工具を個別に確認してください。

全ねじとは、一般に軸部の必要範囲までねじ山が設けられた構造を指します。本商品の各サイズについてねじ山範囲を一律に確認できる情報はないため、全ねじとは断定できません。また、ピッチの数値も確認できないため、相手側のめねじとの適合が必要な場合は実際の仕様を確認してください。

ナベ頭の小ねじで部品を固定しながら、一般的な締結とは異なる工具条件を持ついたずら防止用途のねじを採用したい場合に使用します。3～6の複数呼び径と長さから選定できます。

一般的な小ねじやナベ小ねじには、JIS規格やISO規格でねじ山、呼び径、ピッチ、頭部径、頭部高さなどが規定されているものがあります。

本商品について具体的なJIS規格番号またはISO規格番号は確認できません。また、「ワンサイド」という名称だけから特定の工具穴規格やJIS・ISO規格に適合すると判断することもできません。

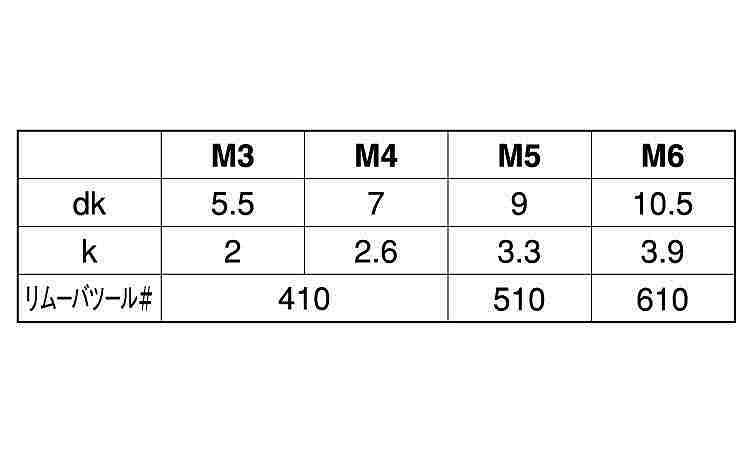

規格指定がある設計では、呼び径と長さだけでなく、ピッチ、ねじ山形状、ナベ頭径、頭部高さ、工具穴形状、ねじ山範囲などを寸法図や仕様書と照合してください。
