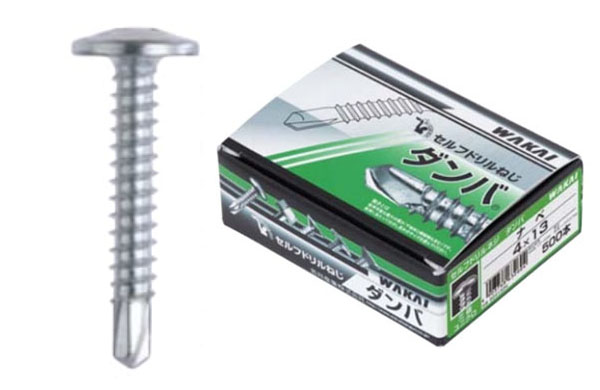

ダンバシンワッシャーコンパクトＢは、シンワッシャー形状の頭部とドリル先端を備えたセルフドリルねじを、コンパクトボックス仕様で提供する製品です。薄鋼板などの金属製部材を鋼製下地に固定する用途で使用します。セルフドリルねじとは、先端のドリル部で適合する金属下地に穴をあけ、そのままねじ込んで部材を締結するねじです。

シンワッシャー頭は、薄く広がった形状を持つ頭部です。取付け材と接触する部分が広いため、薄鋼板や金属製部材を頭部で押さえる施工に用いられます。皿穴に頭部を沈める構造ではなく、取付け材の表面に頭部を残して固定する形状です。頭部の寸法や取付け面の状態に合わせて選定します。

本製品は、コンパクトボックスと呼ばれる箱入り仕様です。メーカーの若井産業では、従来品の箱より高さを抑えたパッケージとして紹介しています。ねじの頭部形状と包装形態を組み合わせ、施工現場での保管や材料管理を考慮した製品です。

登録サイズは4×13、4×16、4×19、4×25の実質4サイズです。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。呼び径は4のみで、取付け材の厚さや下地との組み合わせに応じて長さを選びます。

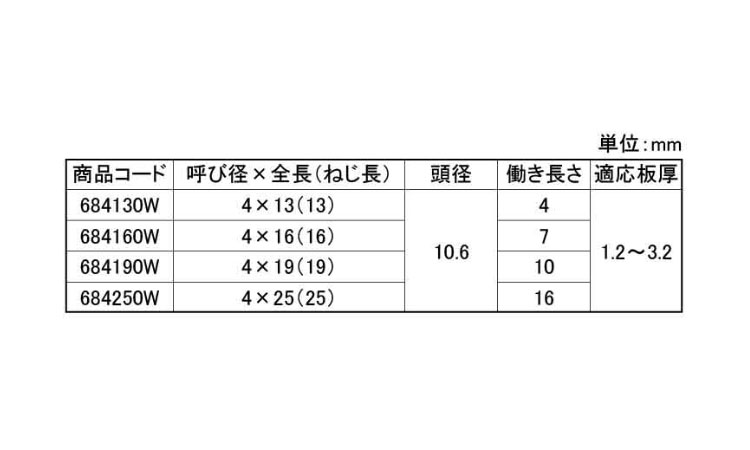

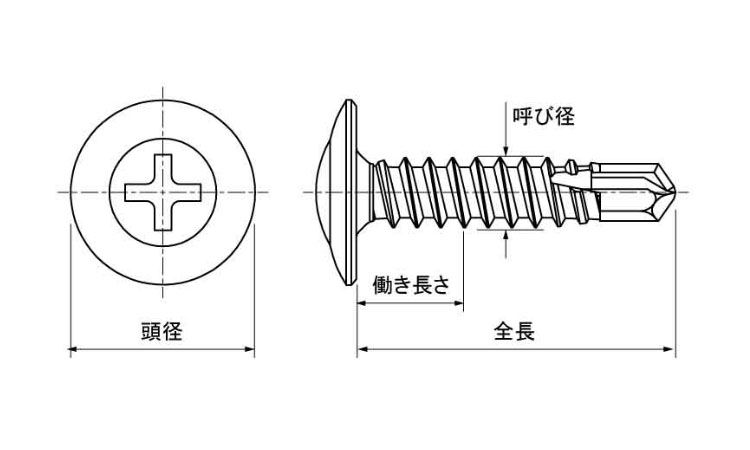

添付寸法表では、4×13、4×16、4×19、4×25の全長とねじ部長さはそれぞれ同じ寸法で記載されています。ねじの全長とねじ部長さは、寸法表に基づいて確認します。

本製品を使用する理由は、薄鋼板などの取付け材をシンワッシャー頭で押さえながら、ドリル先端による穴あけとねじ込みを連続して行えるためです。代表的な使用場面には、金属製の補助部材の取付け、薄鋼板と鉄骨下地の締結、鋼製下地を用いた建築・設備工事などがあります。

添付寸法表では、頭径10.6mm、適応板厚1.2-3.2mmです。施工時には取付け材と鋼製下地の条件を照合します。

また、メーカー公開カタログでは、4×13・4×16は各450本、4×19は300本、4×25は220本入りです。購入時には必要な本数と箱単位の数量を確認します。

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。 本製品は、シンワッシャー形状の頭部とドリル先端を備えたセルフドリルねじです。一般的な機械ねじとは、先端の構造や施工方法が異なります。 登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。 また、コンパクトＢは包装仕様を表す名称であり、それ自体がねじの寸法規格や性能規格を示すものではありません。規格指定がある用途では、呼び径、全長、ねじ部長さ、頭部形状、材質、表面処理、適応板厚などを対象製品の仕様と照合します。

ダンバシンワッシャーコンパクトＢは、シンワッシャー頭とドリル先端を備え、薄鋼板などを鋼製下地に固定するセルフドリルねじで、4×13-4×25の実質4サイズ、材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)が登録されています。
