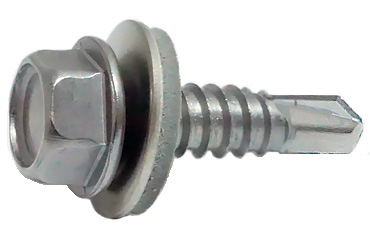

ＦＲＸ（シールＨＥＸは、六角頭とドリル形状の先端を備えた、シール付きタイプのドリルねじです。金属板や取付金具などを金属下地に固定する用途で使用します。六角頭による締付けと、頭部周辺のシール仕様を必要とする取付部で選ばれる製品です。

六角頭は、外周が六角形になった頭部形状です。適合するソケットなどの工具を使用して回転させます。締結後は頭部が取付面の上に残るため、頭部の高さや周囲の作業スペースを考慮する必要があります。特に、隣接する部品との干渉や工具を掛けるための空間は、施工前に確認したいポイントです。

一般的なシール付き六角頭ドリルねじは、頭部と取付材の間にシール部材を配置する構造です。シール部材は、締付けによって取付面に接触する部分であり、取付穴周辺の納まりに関係します。ただし、本製品のシール材質や具体的な防水性能は登録情報から確認できないため、用途に必要な仕様と照合して選定します。

ドリルねじは、先端のドリル形状で適合する金属下地に穴をあけ、ねじ山をかみ合わせながら固定するねじです。下穴加工とねじ込みを連続して行えることが、金属板や金物の取付けで使用される理由の一つです。実際に施工できる下地の材質や板厚は、製品ごとの適用条件によって異なります。

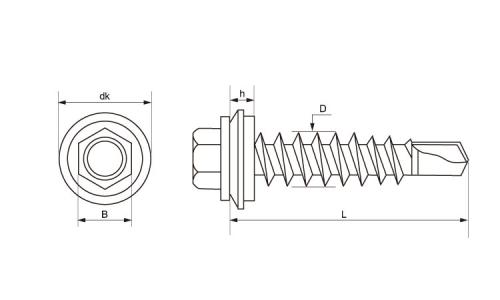

寸法表では5×16から6×90までを全ねじ、6×105・6×115・6×135を半ねじ（ねじ部長さ70mm）として区分しています。長尺品は呼び長さとねじ部長さを区別して選定してください。

登録サイズは呼び径5・6の実質25サイズです。材質はSUS410と鉄、表面処理は生地とﾕﾆｸﾛ(銀)が登録されています。SUS410は生地、鉄はﾕﾆｸﾛ(銀)という組み合わせです。

選定時には、取付材と金属下地の材質・厚さ、ねじの呼び径と長さ、六角頭の寸法、シール部の納まり、使用工具、先端の突出スペースを確認してください。

金属板を金属下地に固定する施工、金属製の取付金具や部品の固定、シール付き六角頭が指定された取付部、取付穴周辺にシール部材を配置する構造の締結、六角頭をソケットなどで締め付ける作業、ドリル先端による穴あけとねじ込みを連続して行う施工、呼び径5・6のシール付きドリルねじが必要な箇所、取付材の厚さに応じて長さを選定する施工。

皿頭を取付面に沈める必要がある箇所、六角頭やシール部が周辺部品と干渉する取付部、ソケットなどの工具を掛けるスペースがない施工、シール付きではない頭部形状が指定されている箇所、呼び径5・6以外が必要な取付部、登録されていない径と長さの組み合わせが必要な箇所、指定された材質・表面処理の組み合わせが登録されていない箇所、下地の材質や板厚が施工条件に適合しない箇所、シール部の寸法や性能が要求仕様に合わない施工、ねじ先端の突出スペースを確保できない取付部。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品について登録情報から確認できるのは、呼び径5・6の実質25サイズ、材質2種類、表面処理2種類です。今回確認した登録情報と公式商品ページには、本製品に適用される具体的なJIS規格番号やISO規格番号の明記がありません。そのため、特定の規格への適合は断定できません。

また、シール部材の材質や性能に関する規格適合も、商品名だけでは判断できません。設計図面や施工仕様書で規格が指定されている場合は、六角頭の寸法、ねじ山、先端形状、シール部の仕様、呼び径、長さ、材質、表面処理などを要求事項と照合してください。

ＦＲＸ（シールＨＥＸは、六角頭とドリル形状の先端を備えたシール付きタイプのドリルねじで、呼び径5・6の実質25サイズ、材質2種類、表面処理2種類が登録されている金属下地への締結用ねじです。
