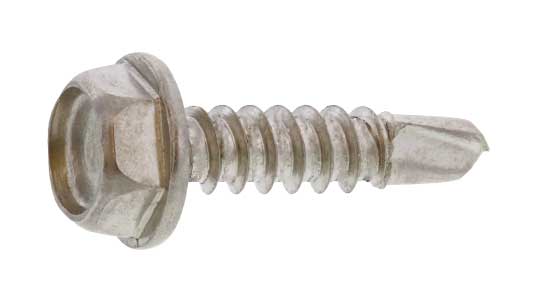

フラッシュポイントＨＥＸは、六角頭を採用したフラッシュポイントシリーズのドリルねじです。ネジクルではセルフタッピングカテゴリに登録され、公式商品ページにも「ドリルねじ」「ヘックスドリル」「hex 六角」などの分類が掲載されています。

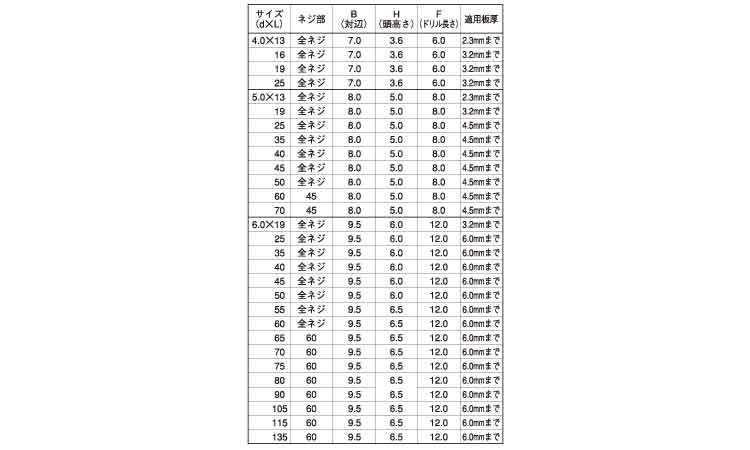

HEXは六角形を表す名称で、ねじでは一般に六角頭を指します。六角頭は、対応するソケットや六角ビットを頭部の外周に掛けて回す形状です。頭部を工具で保持して締め付けるため、金属板や建築用金物などの取付けで使用されます。添付の寸法表には、六角頭の対辺寸法と頭部高さがサイズ別に示されています。工具を選ぶ際は、該当する寸法を確認してください。

一般的なドリルねじは、先端の切り刃で適合する下地に穴をあけながら、ねじ山によって部材を締結する構造です。穴あけとねじ込みを連続して行える点が特徴です。施工時には、下地の材質や板厚に対して先端形状が適合していることが重要です。

登録されている呼び径は4・5・6の3種類で、長さは13-135mmの範囲にあります。実質29サイズが登録されており、長いサイズは呼び径6に集中しています。必要な長さを選ぶ際は、取付部材の厚さ、下地へのねじ込み条件、裏側への突出を考慮します。

公式商品ページでは、6×65以上の一部サイズが「6X65X60」「6X90X60」「6X135X60」のように、全長とは別の数値を含む形式で表示されています。添付寸法表の「ネジ部」欄には、長いサイズで45や60などの数値が記載されています。必要なねじ部長さと照合して選定してください。

寸法表では多くのサイズが「全ネジ」と記載され、長いサイズの一部は「45」「60」と記載されています。ねじ部の長さはサイズごとに確認してください。

材質は鉄とSUS410で、表面処理は4種類です。サイズによって材質・表面処理の選択肢が異なるため、施工仕様に合う組み合わせを確認します。

本製品を選ぶ際は、六角頭の工具適合、呼び径と長さ、ねじ部の寸法、下地の材質・板厚、設置環境を整理することが重要です。

六角頭のドリルねじが指定されている箇所、金属板や建築用金物の固定、金属下地への部材取付け、六角ソケットなどを使用して施工する箇所、呼び径4・5・6のねじが必要な箇所、登録サイズから必要な長さを選定できる箇所、鉄製またはSUS410製が指定されている箇所、登録表面処理が施工仕様に適合する箇所

なべ頭や皿頭など別の頭部形状が指定されている箇所、六角頭を回す工具スペースを確保できない箇所、頭部の突出を許容できない箇所、呼び径4・5・6以外が必要な箇所、登録されていない長さが必要な箇所、鉄・SUS410以外の材質が指定されている箇所、登録されていない表面処理が必要な箇所、下地の材質や板厚が施工条件に適合しない箇所、特定の荷重性能や規格適合が必須で要求仕様との一致を確認できない箇所

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。これらの規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

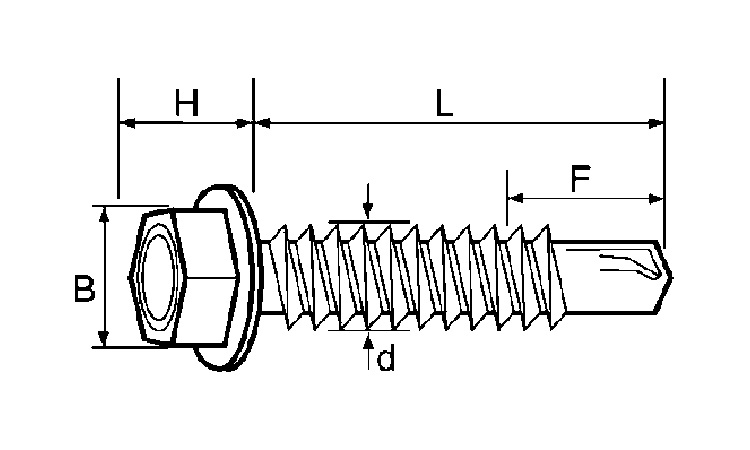

本製品の登録情報では呼び径4・5・6、各長さ、材質、表面処理を確認できます。寸法表には頭部の対辺・高さ、ドリル長さ、適用板厚が記載されています。今回確認できた登録情報と公式商品ページには、本製品に適用されるJIS規格番号やISO規格番号の記載がありません。そのため、特定規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、呼び径と長さだけでなく、頭部の二面幅、ねじ山、先端形状、ねじ部長さなどの要求事項を照合してください。

フラッシュポイントＨＥＸは、六角頭を備えたセルフタッピング系のドリルねじで、呼び径4・5・6の実質29サイズが登録され、材質は鉄・SUS410、表面処理は4種類から該当サイズに応じて選定します。
