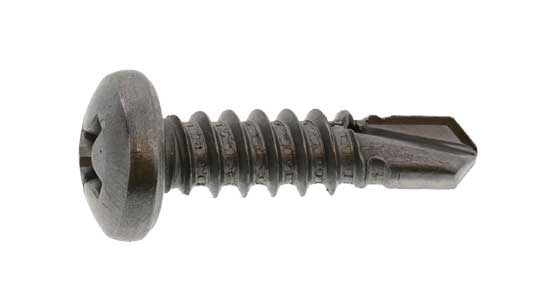

フラッシュポイントＰＡＮは、なべ頭を備えたフラッシュポイントシリーズのドリルねじです。ネジクルではセルフタッピングカテゴリに掲載され、公式商品ページでも「フラッシュポイント」「なべ」「ドリルねじ」として案内されています。金属板や取付金具などを固定する際に、頭部の納まり、ねじの長さ、下地への施工条件を考慮して選定する製品です。

なべ頭は、上面に丸みがあり、座面が平らな頭部形状です。皿頭のように頭部を取付面へ沈めるのではなく、取付面に頭部を残して締結します。頭部を受ける皿穴を設けない構成で使用されることが多く、金属板や金具の固定などで採用される代表的な形状です。取付後に頭部が突出するため、周囲の部材との干渉を考慮する必要があります。

一般的なドリルねじは、先端の切り刃で適合する下地に穴をあけながら、ねじ部によって締結する構造です。穴あけとねじ込みを連続して行えるため、金属板などの固定作業に使用されます。ただし、実際の下穴の要否や適用板厚は、ねじの先端形状と相手材の条件によって異なります。

登録サイズは、呼び径3.5・4・5・6の4種類で、長さは8-65mmの範囲にあります。実際に登録されている組み合わせは28サイズです。ねじを選ぶ際は、取付部材の厚さ、下地へのねじ込み深さ、裏側への突出などを考慮します。なお、5×65は公式ページで「5X65X60」と表示されており、長さのほかに数値が付いています。必要なねじ部寸法は個別の製品仕様と照合してください。

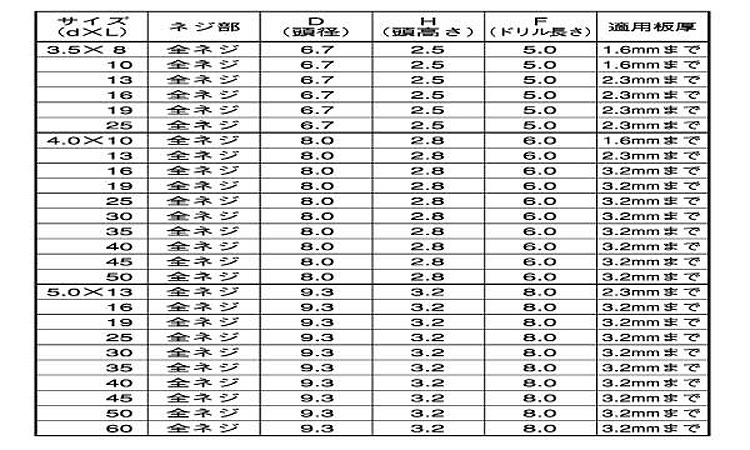

添付寸法表に記載された3.5×8から5.0×60までの各サイズは、ねじ部が「全ネジ」と示されています。頭径、頭高さ、ドリル長さ、適用板厚はサイズによって異なるため、表の数値を参照して選定します。

材質は鉄とSUS410です。表面処理は三価ﾎﾜｲﾄ(銀)、生地、GB(茶)、ｽｽﾞ(白銀)、BK(黒)、塗装ﾎﾜｲﾄ、塗装ﾌﾞﾗｯｸ、塗装艶消黒、BC(黒)、SC-5の10種類が登録されています。ただし、すべてのサイズで全種類が選べるわけではありません。

選定時には、呼び径・長さ・材質・表面処理に加え、頭部の突出、使用工具、相手材の板厚、施工環境を確認してください。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。本製品の登録情報から確認できるのは、呼び径3.5・4・5・6、各長さ、材質、表面処理です。一方、今回確認できた登録情報と公式商品ページには、適用するJIS規格番号やISO規格番号の記載がありません。そのため、特定規格への適合は断定できません。設計図面や施工仕様書で規格が指定されている場合は、呼び径と長さだけでなく、頭部寸法、ねじ山、先端形状などの要求事項も照合してください。

フラッシュポイントＰＡＮは、なべ頭を備えたセルフタッピング系のドリルねじで、呼び径3.5-6の実質28サイズが登録され、材質は鉄・SUS410、表面処理は10種類から該当サイズに応じて選定します。
