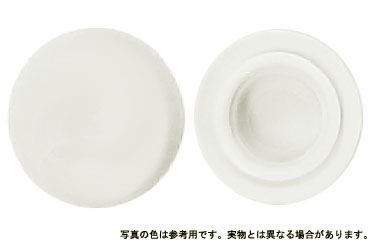

カラーキャップＰＡＮ　薄イ白は、PANタイプのねじ頭部に使用する樹脂製カラーキャップです。M4用とM5用の実質2サイズを展開しており、材質は樹脂、表面処理は生地です。

初心者向けには、「ねじを締め付けた後、頭部に取り付けて色や見た目を整えるためのキャップ」と考えると分かりやすい部品です。一般にPANとは、上面が丸みを帯びたなべ頭形状を指します。本品はPANタイプの頭部に対応する名称で区分されていますが、適合するねじ頭部の具体的な外径、高さ、キャップの固定方法は確認できません。

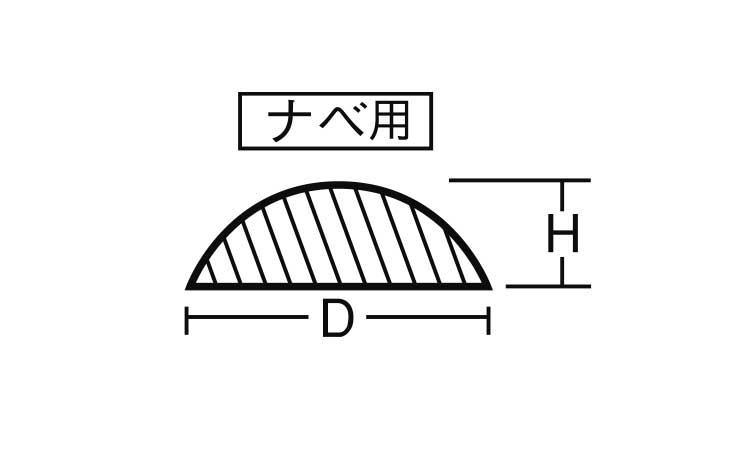

寸法表では、M4用のD寸法が14.6mm、H寸法が5.6mm、M5用のD寸法が18.0mm、H寸法が6.0mmと示されています。これらはカラーキャップの寸法であり、対応するねじ頭部の寸法を直接示すものではありません。実際の取付けでは、ねじ頭部との適合を確認してください。

本品を使用する理由の一つは、ねじ込み後の色合わせです。製品説明には「ねじ込み後の耐蝕、色合わせに」と記載されています。また、耐蝕性、安全シールの設計、経済性についての説明もあります。ただし、具体的な耐蝕試験結果、シール構造、性能数値は示されていません。そのため、特定の防水性能や耐食性能を保証するものとしては説明できません。

商品名の「薄イ白」は色の区分を表しています。白系の外装部材や設備部品などで、周囲の色に合わせたい場合の選定候補になります。ただし、色の濃淡や色番号、使用環境による変色の程度は確認できません。色合わせが重要な場合は、現物または製品画像で確認してください。

一般に、全ねじは軸部のほぼ全長にねじ山があるねじ、半ねじは軸部の一部にねじ山のない部分があるねじを指します。本品はねじ本体ではなくカラーキャップであるため、全ねじ・半ねじの区分はありません。取り付けるねじの呼び径だけでなく、頭部形状との適合が重要です。

代表的な使用場面としては、機械カバー、設備部材、外装パネルなどのねじ頭部の仕上げが考えられます。ただし、これらは一般的な用途例であり、個々の使用環境への適合を保証するものではありません。

選定時には、M4用・M5用の区分、PAN頭部の寸法、取付方法、色調、使用環境を確認してください。ねじの締結機能そのものを代替する部品ではないため、ねじ本体の選定と区別して使用します。

カラーキャップＰＡＮ　薄イ白について、特定のJIS規格番号またはISO規格番号への適合を示す情報は確認できません。そのため、具体的なJIS・ISO規格への適合品とは断定できません。

一般に、JISやISOではねじの呼び径、頭部形状、寸法などに関する規格が定められています。ただし、本品はねじ本体ではなくカラーキャップであるため、取り付けるねじがJIS・ISO規格に適合していても、キャップとの互換性が保証されるわけではありません。

適合性を確認する場合は、ねじの呼び径だけでなく、頭部外径、高さ、キャップの内側寸法、固定方法などを製品図面で照合してください。
