ピアスボンデッドＷＨＥＸ（グレーは、六角頭を表すHEXと、ボンデッドWの名称を持つピアスねじです。呼び径5・6、長さ16~150mmの範囲で実質22サイズを展開しています。材質は鉄とSUS410、表面処理は三価ホワイト（銀）と生地です。

初心者向けには、「六角形の頭部を工具で回して取り付けるタイプのピアスねじ」と考えると分かりやすい製品です。HEXは一般に六角形を意味します。六角頭のねじは、頭部の外側に合うソケットなどを使用して締め付ける形状です。十字穴付きのねじとは工具を掛ける位置が異なります。

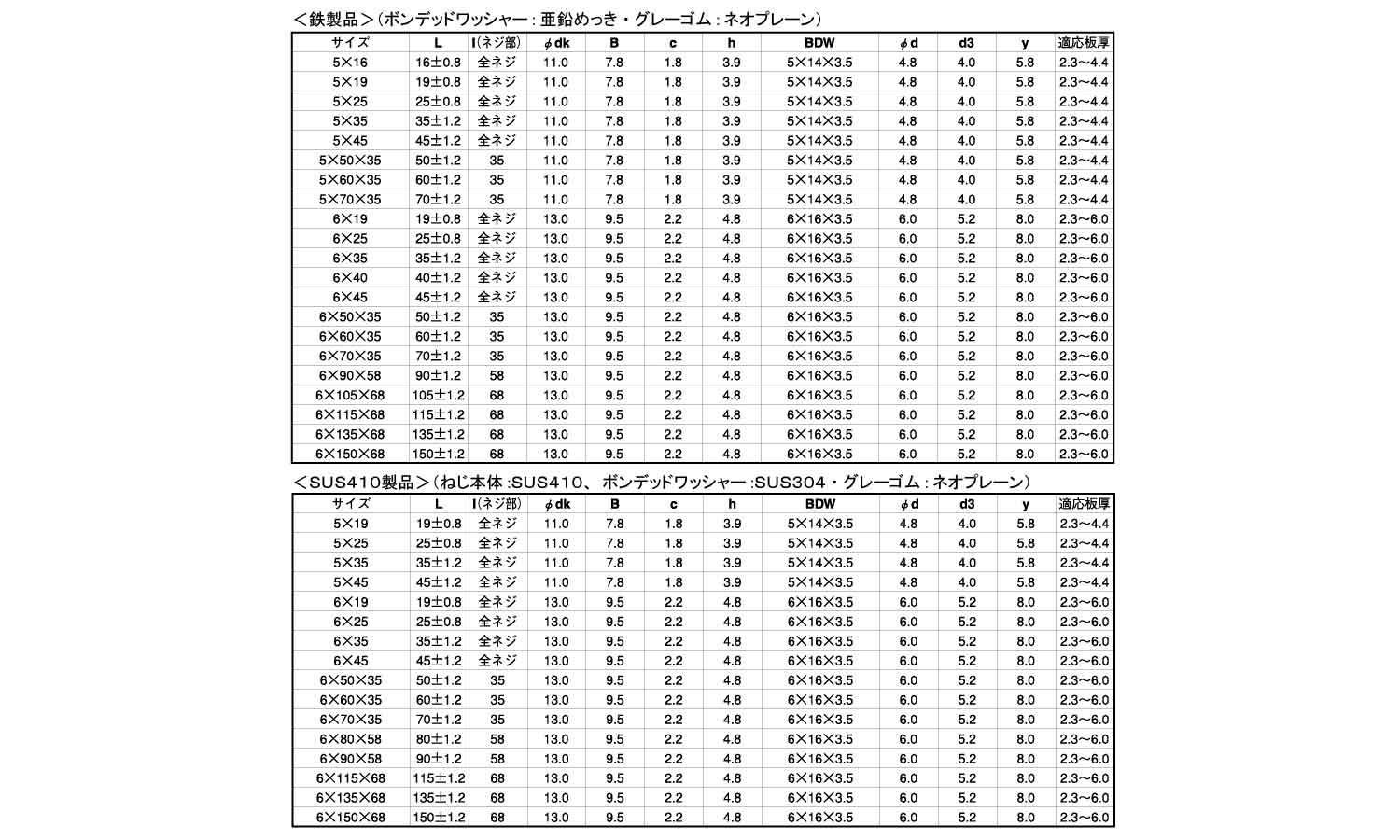

本品の寸法表では、呼び径5の頭部外径φdkは11.0mm、Bは7.8mm、cは1.8mm、頭部高さhは3.9mmです。呼び径6ではφdk13.0mm、B9.5mm、c2.2mm、h4.8mmです。施工時はこれらの寸法と適合工具を照合してください。

本品のボンデッドワッシャーは、金属部とネオプレーン製のグレーゴムを組み合わせた仕様です。鉄製品には亜鉛めっきのワッシャー、SUS410製品にはSUS304のワッシャーが使用されています。BDW寸法は呼び径5が5×14×3.5、呼び径6が6×16×3.5です。

ボンデッドワッシャーは、一般に取付面との接触部分にシール材を備える構造として使用されます。ただし、本品の具体的な防水性能、気密性能、試験条件や保証値は確認できません。必要な性能が指定されている場合は、別途仕様確認が必要です。

商品名に含まれる「グレー」は、ボンデッドワッシャーのグレーゴムを示しています。ねじ本体の表面処理を表すものではありません。鉄製品の表面処理は三価ホワイト（銀）、SUS410製品は生地です。

一般的なピアスねじは、先端のドリル部で穴あけを行いながら部材を締結するねじです。本品の適応板厚は呼び径5が2.3~4.4mm、呼び径6が2.3~6.0mmです。実際の施工可否は、相手材の種類や硬さ、施工工具などの条件により異なります。

本品には全ネジ仕様と、ねじ部長さが指定された仕様があります。呼び径5の5×16から5×45、呼び径6の6×19から6×45などは全ネジです。長尺サイズにはねじ部長さ35mm、58mm、68mmの製品があり、全長とは別にねじ部長さを確認する必要があります。

例えば5×50×35は呼び径5、全長50mm、ねじ部長さ35mmを示します。6×90×58は呼び径6、全長90mm、ねじ部長さ58mm、6×150×68は呼び径6、全長150mm、ねじ部長さ68mmです。

本品を選ぶ理由は、HEXタイプの頭部とボンデッドW仕様が指定された締結箇所で、必要な呼び径、長さ、材質に合わせて選定できることです。機械・設備の部材取付けや既存ねじの交換では、頭部寸法、ねじ部、ボンデッドワッシャー、相手材、施工工具との適合を確認してください。

ピアスボンデッドＷＨＥＸ（グレーについて、特定のJIS規格番号またはISO規格番号への適合を示す情報は確認できません。そのため、具体的なJIS・ISO規格への適合品とは断定できません。

一般に、JISやISOではねじの頭部形状、ねじ部、寸法などに関する規格が定められています。ただし、HEXやボンデッドWという名称だけで、本品の規格適合を判断することはできません。

規格への適合や既存品との互換性が必要な場合は、製品図面や仕様書で頭部寸法、ねじ部、先端形状、ボンデッドワッシャーの仕様などを確認してください。
