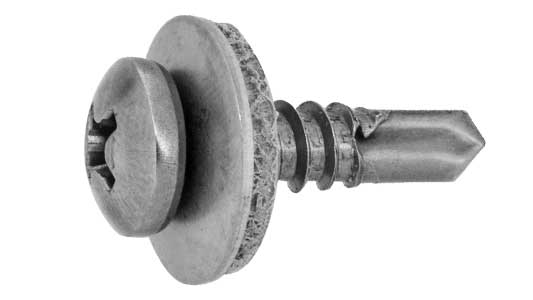

ピアスボンデッドＷＰＡＮ（グレーは、PANタイプの頭部を持つピアスねじです。呼び径4・5・6の製品があり、長さ13~50mmの範囲で実質17サイズを展開しています。材質は鉄とSUS410、表面処理は三価ホワイト（銀）と生地です。

初心者向けには、「頭部がなべ形状になっているピアスねじ」と考えると分かりやすい製品です。PANは一般に、上面が丸みを帯びたなべ頭形状を表す名称です。皿頭のように頭部を取付面へ沈める形状とは異なり、一般的なPANタイプでは頭部が取付面の上に残ります。

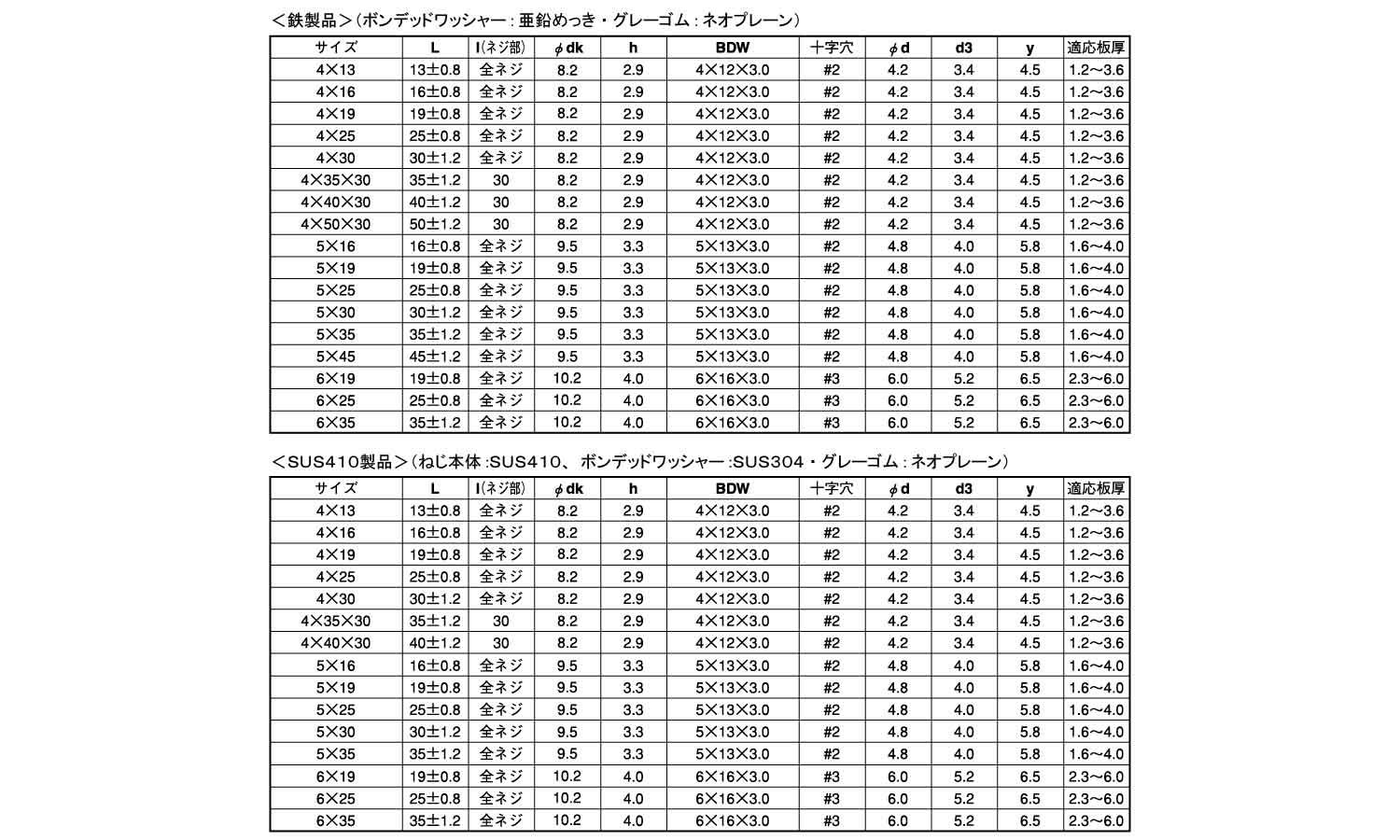

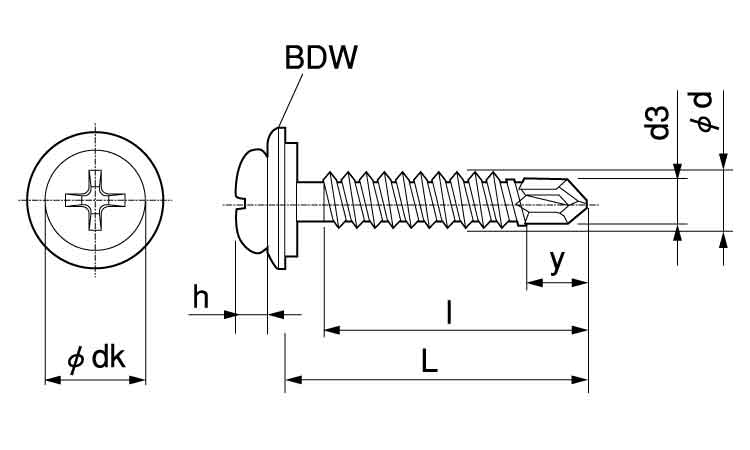

本品の寸法表には、呼び径4の頭部外径φdk8.2mm、高さh2.9mm、呼び径5ではφdk9.5mm、高さh3.3mm、呼び径6ではφdk10.2mm、高さh4.0mmと記載されています。十字穴は呼び径4・5が#2、呼び径6が#3です。施工時は適合する工具を使用してください。

本品は「ボンデッドW」という名称で区分されています。寸法表によると、鉄製品のボンデッドワッシャーは亜鉛めっき、SUS410製品のボンデッドワッシャーはSUS304です。いずれもグレーゴムにはネオプレーンが使用されています。

ボンデッドワッシャーのBDW寸法は、呼び径4が4×12×3.0、呼び径5が5×13×3.0、呼び径6が6×16×3.0です。金属部とゴム部を組み合わせた仕様ですが、防水性能や気密性能の具体的な保証値、試験条件については確認が必要です。

商品名の「グレー」は、寸法表に記載されたグレーゴムに対応しています。ねじ本体の表面処理とは異なり、鉄製品には三価ホワイト（銀）、SUS410製品には生地が設定されています。

一般的なピアスねじは、先端のドリル部で穴あけを行いながら部材を締結する構造です。本品の寸法表には適応板厚が記載されており、呼び径4は1.2~3.6mm、呼び径5は1.6~4.0mm、呼び径6は2.3~6.0mmです。実際の施工可否は相手材の種類や硬さ、施工工具などの条件によって異なります。

ねじ部には全ネジ仕様と、ねじ部長さが指定された仕様があります。呼び径4の4×13から4×30まで、呼び径5・6の各サイズは全ネジです。一方、4×35×30、4×40×30、4×50×30は、ねじ部長さが30mmに設定されています。

3つの数値で表記されたサイズでは、3番目の数値がねじ部長さを示します。例えば4×35×30は呼び径4、全長35mm、ねじ部長さ30mmです。4×50×30は呼び径4、全長50mm、ねじ部長さ30mmとなります。

本品を選ぶ理由は、PANタイプの頭部とボンデッドW仕様が指定された締結箇所で、必要な呼び径、長さ、材質に合わせて選定できることです。機械・設備の部材取付けや既存ねじの交換では、頭部形状、ねじ部、ボンデッドワッシャー、相手材、施工工具との適合を確認してください。

JIS規格やISO規格には、ねじの頭部形状、ねじ部、寸法などに関する規格があります。

ピアスボンデッドＷＰＡＮ（グレーについて、特定のJIS規格番号またはISO規格番号への適合を示す情報は確認できません。そのため、具体的なJIS・ISO規格への適合品とは断定できません。

PANやボンデッドWという名称だけで、本品の規格適合を判断することはできません。

規格への適合や既存品との互換性が必要な場合は、製品図面や仕様書で頭部寸法、ねじ部、先端形状、ボンデッドワッシャーの仕様などを確認してください。
