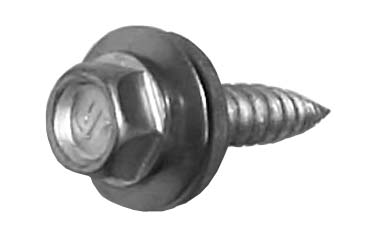

ピアスイレブンＨＥＸ（ＢＷは、商品データでピアスねじに分類されている、HEXタイプのねじです。一般的なピアスねじはセルフドリリングスクリューとも呼ばれ、先端のドリル部で相手材に穴をあけながら、ねじ山によって部材を締結する構造です。初心者向けに説明すると、穴あけと固定を連続して行うためのねじです。

商品データに登録されているサイズは4.2×19の1種類です。材質は鉄、表面処理はﾗｽﾊﾟｰﾄｼﾙﾊﾞｰです。登録されている仕様はこの組み合わせのみであり、他の材質や表面処理は確認できません。

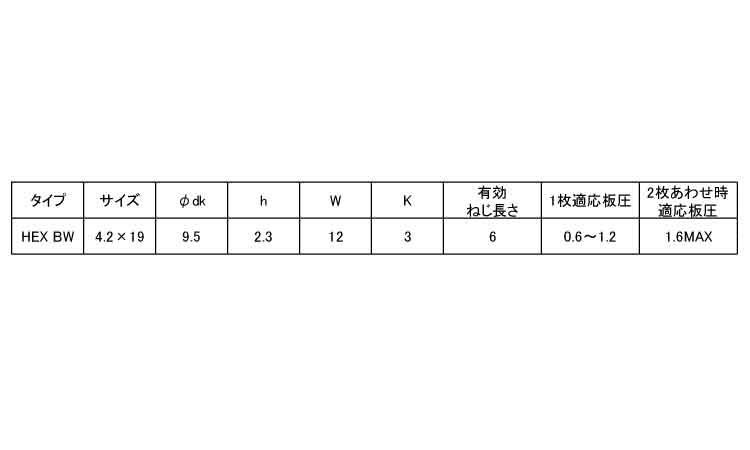

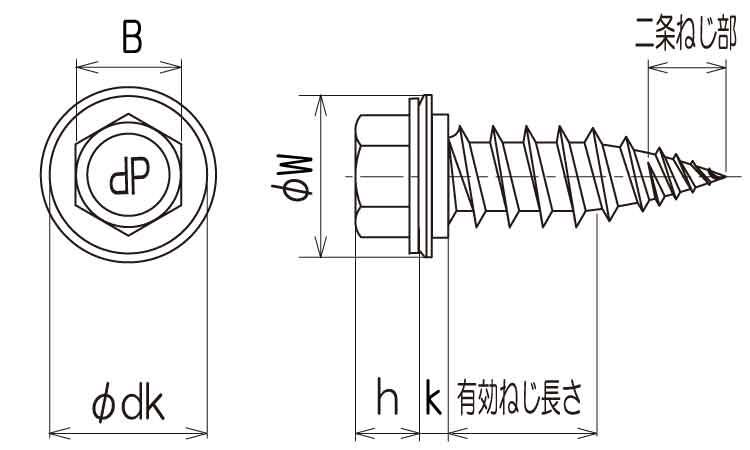

HEXとは、一般に六角形状を表す名称です。六角頭のねじは、頭部の外側に工具を掛けて回転させる構造を持ち、六角ソケットなどを使用して締付けます。本商品の寸法表には、φdkが9.5、hが2.3、Wが12、Kが3と記載されています。ただし、各寸法記号と具体的な工具適合との関係については、製品図面で確認する必要があります。また、「ＢＷ」という表記についても、具体的な構造や付属部品を示すものとは断定できません。

寸法表に記載された有効ねじ長さは6です。1枚適応板厚は0.6~1.2、2枚あわせ時の適応板厚は1.6MAXです。相手材の種類や重ね合わせる板材の厚さに応じて、施工条件との適合を確認してください。

一般的なピアスねじを使用する理由は、先端のドリル部で穴あけを行い、そのままねじ部で締結できることです。代表的な使用候補には、板材の固定、設備部品の取付、機械・装置の部材締結などがあります。ただし、実際の施工には相手材の種類や厚さ、施工方法に応じた適合確認が必要です。

ねじ部については、全ねじ・半ねじの区分が確認できません。一般に全ねじとは、軸部のほぼ全長にねじ山が設けられた仕様です。ねじ山のある範囲で相手材とかみ合わせることができます。一方、半ねじにはねじ山のない軸部があります。本商品のねじ山の範囲やピッチは、製品図面で確認する必要があります。

選定時には、呼び径と全長に加え、頭部の形状と寸法、締付け工具、相手材の種類と厚さ、削孔条件を確認してください。材質や表面処理について特定の性能が求められる場合は、メーカー仕様書などで適合を確認することが重要です。

※商品データに登録されている組み合わせです。

一般的な小ねじとの違い

一般的な小ねじは、あらかじめ加工されたねじ穴やナットなどを利用して締結します。一方、ピアスねじは先端のドリル部で穴あけを行いながら締結する構造です。

十字穴付きドリルねじとの違い

一般的な十字穴付きドリルねじは、頭部の十字穴にドライバーを差し込んで締付けます。一方、一般的な六角頭のドリルねじは、頭部外側に六角ソケットなどを掛けて締付けます。本商品の具体的な工具適合は製品図面で確認してください。

ウエハタイプとの違い

一般的なウエハ頭は、高さを抑え、外径を比較的大きくした形状です。本商品はHEXタイプとして区別されています。寸法表にはφdk、h、W、Kの各寸法が記載されていますが、他のウエハタイプとの座面形状や頭部構造の違いは、それぞれの製品図面で比較してください。

他のHEXタイプとの違い

同じHEXタイプのねじでも、頭部寸法、ねじ部、先端形状、材質、表面処理が異なる場合があります。交換や代替を検討する際は、名称だけでなく製品図面と施工条件を照合してください。

JIS規格やISO規格には、ねじの寸法、ねじ山、機械的性質などを定めたものがあります。

ピアスイレブンＨＥＸ（ＢＷについては、登録仕様から特定のJIS規格番号やISO規格番号への適合を確認できません。

商品データの補足説明にはISOに関する記述がありますが、登録材質との整合性が確認できないため、本商品の規格適合や強度区分を保証する根拠としては扱いません。

規格適合が必要な場合は、メーカーの正式な仕様書や製品図面などで確認してください。
