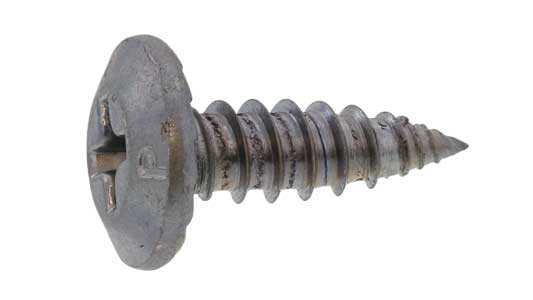

ピアスイレブン（ウエハタイプＳは、商品データでピアスねじに分類されている、ウエハタイプのねじです。ピアスねじは一般にセルフドリリングスクリューと呼ばれ、先端のドリル部で相手材に穴をあけながら、ねじ部によって部材を締結します。初心者向けに説明すると、穴あけと固定を連続して行うためのねじです。

商品データで確認できるサイズは4.2×13と4.8×13の2種類です。材質は鉄とSUS410、表面処理は三価ﾎﾜｲﾄ-ZEC、三価ﾎﾜｲﾄ(銀)、生地が登録されています。ただし、すべての材質と表面処理が両サイズに設定されているわけではありません。

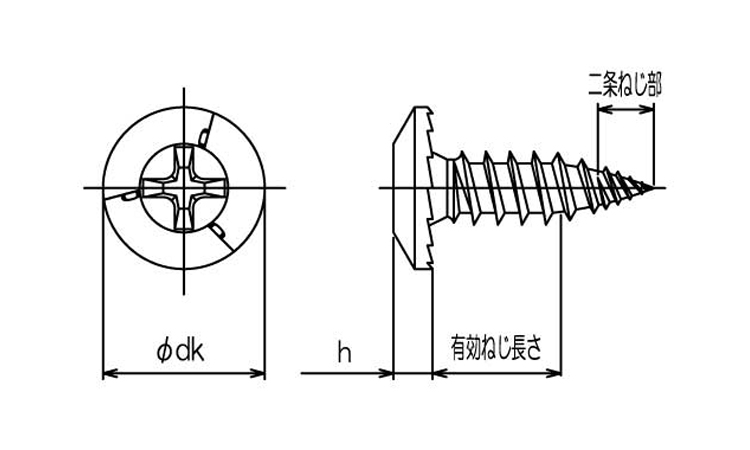

ウエハタイプとは、一般に頭部の高さを抑え、外径を比較的大きくした形状を指します。頭部が部材を押さえる構造で、取付面からの突出を抑えたい場合に検討されます。寸法表では頭部外径φdkが9.5、頭部高さhが2.3と示されています。ただし、具体的な工具穴形状は確認できません。「Ｓ」という表記についても、具体的な寸法や性能を示すものとは断定できません。

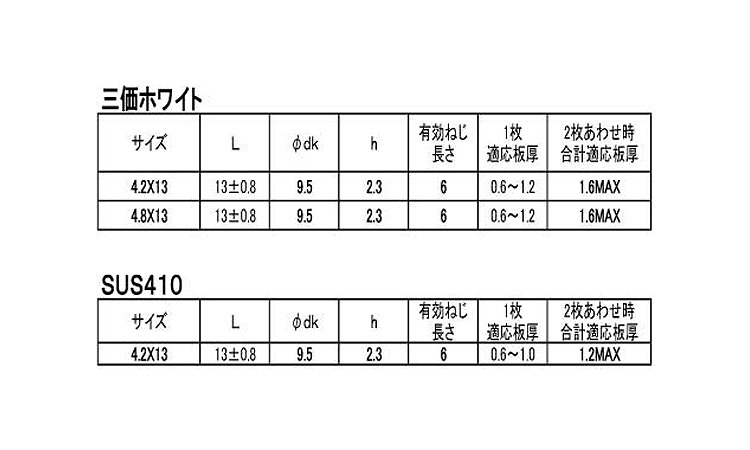

寸法表では、4.2×13と4.8×13の全長Lはいずれも13±0.8で、有効ねじ長さは6です。三価ホワイトの1枚適応板厚は0.6~1.2、2枚あわせ時の合計適応板厚は1.6MAXです。SUS410の4.2×13では、1枚適応板厚が0.6~1.0、2枚あわせ時の合計適応板厚が1.2MAXとなっています。

この種類のねじを使用する理由は、ドリル先端による穴あけとねじ締結を連続して行えることにあります。一般的には、板材の固定、機器カバーの取付、パネルや設備部品の締結などが使用候補です。頭部の突出を抑えたい箇所では、ウエハタイプの形状が選定理由の一つになります。

ねじ部については、商品データから全ねじ・半ねじの区別を確認できません。一般に全ねじとは、軸部のほぼ全長にわたってねじ山が設けられた仕様です。ねじ山のある範囲で相手材とかみ合わせることができます。一方、半ねじにはねじ山のない軸部があります。本商品がどちらに該当するかは、製品図面で確認する必要があります。

選定時には、呼び径と全長だけでなく、頭部寸法、工具穴形状、相手材の種類と厚さ、削孔条件を確認してください。特に、本商品は材質と表面処理の組み合わせがサイズによって異なるため、希望する仕様が登録されているかを確認することが重要です。

※商品データに登録されている組み合わせです。4.8×13のSUS410・生地は確認できません。

一般的な小ねじとの違い

一般的な小ねじは、あらかじめ加工されたねじ穴やナットなどを利用して締結します。一方、ピアスねじはドリル先端による穴あけと締結を連続して行う構造です。

ナベ頭のドリルねじとの違い

一般的なナベ頭は上面が丸みを帯びた形状ですが、ウエハ頭は高さを抑え、外径を比較的大きくした形状です。頭部の突出量や取付スペースを考慮して選びます。

皿頭のドリルねじとの違い

皿頭は、対応する皿穴に頭部を収める用途で使用されます。一方、ウエハ頭は部材表面に頭部を載せて締結する形状です。頭部を完全に面一に収める必要がある場合は、取付方法を確認してください。

JIS規格やISO規格には、ねじの寸法、ねじ山、機械的性質などを定めたものがあります。

ピアスイレブン（ウエハタイプＳについては、商品データに具体的なJIS規格番号やISO規格番号の記載がありません。そのため、特定のJIS規格品またはISO規格品であるとは断定できません。

規格への適合が必要な場合は、メーカーの仕様書や製品図面などで確認してください。
