ピアスＰＡＮ（Ｄ７（細目は、PAN形状の頭部と細目のねじ部を組み合わせたピアスねじです。サイズは4×10と4×13の2種類で、いずれもP=0.7です。材質はSUS410、表面処理は生地です。

初心者向けに簡単に説明すると、ピアスねじは先端部を利用して相手材へねじ込み、部材を固定するために使われるねじです。実際の施工では、相手材や板厚などによって適切な使用条件が異なるため、ねじ径や長さだけでなく取付対象との適合確認が必要です。

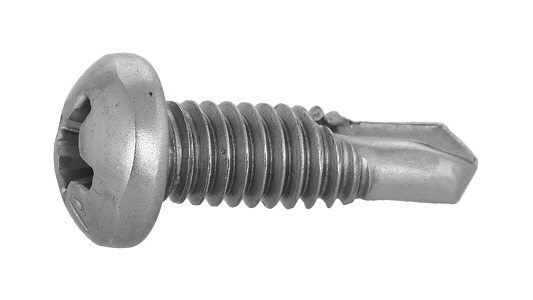

本商品の頭部はPAN形状です。PANは一般に「なべ頭」と呼ばれる、上面に丸みを持つ頭部形状です。皿頭のように頭部を取付面へ沈めるのではなく、頭部を取付面の上に残して部材を押さえる形で使用します。

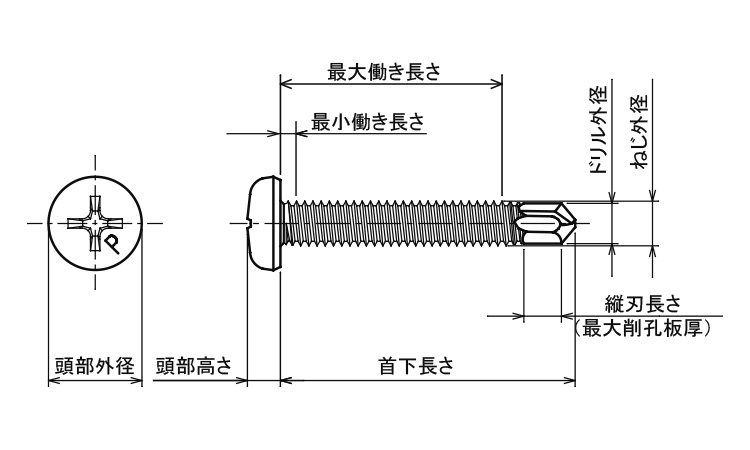

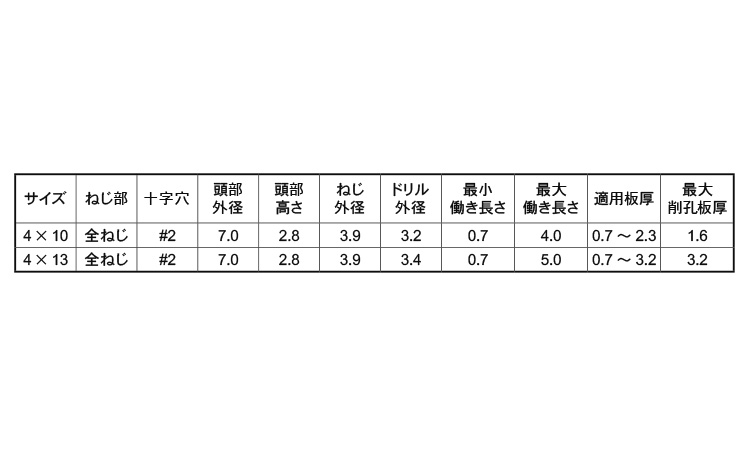

寸法表では、頭部外径は7.0、頭部高さは2.8、十字穴は#2、ねじ外径は3.9です。商品名のD7と、寸法表に記載された頭部外径7.0を照合して選定できます。

ねじ部は4×10、4×13ともに全ねじです。4×10はドリル外径3.2、最小働き長さ0.7、最大働き長さ4.0、適用板厚0.7~2.3、最大削孔板厚1.6です。4×13はドリル外径3.4、最小働き長さ0.7、最大働き長さ5.0、適用板厚0.7~3.2、最大削孔板厚3.2です。

ねじ部は4径で、P=0.7です。「細目」は一般に、ねじ山の間隔であるピッチが細かいねじを指します。本商品ではP=0.7という数値を確認できるため、選定時には径や長さだけでなくピッチも確認する必要があります。

代表的な使用シーンは、板材や部材の固定、機械や設備まわりの部品取付などです。選定時には4×10または4×13の長さ、P=0.7、PAN頭部の寸法、働き長さ、適用板厚、最大削孔板厚、相手材、施工条件などを確認してください。

皿頭のピアスねじとは頭部形状が異なります。PAN形状は一般に頭部が取付面の上に残り、その頭部で部材を押さえて締結します。

本品の寸法表では頭部外径7.0、頭部高さ2.8、十字穴#2と示されています。また、P=0.7の細目仕様であるため、異なるピッチのねじとは同じ条件として扱わず、使用箇所に適合するか確認する必要があります。

4×10と4×13はいずれも全ねじですが、ドリル外径、最大働き長さ、適用板厚、最大削孔板厚が異なります。そのため、長さだけでなく施工条件に関係する各寸法も確認して選定してください。

ねじ製品にはJIS規格やISO規格によって、ねじ山、頭部形状、寸法などが定められているものがあります。本商品については、対応する具体的なJIS番号やISO番号を確認できないため、特定のJIS規格品またはISO規格品であるとは断定できません。

規格への適合が必須の場合は、4径やP=0.7という情報だけで判断せず、図面やメーカー仕様などで確認してください。
