ピアスＰＡＮ（Ｄ７

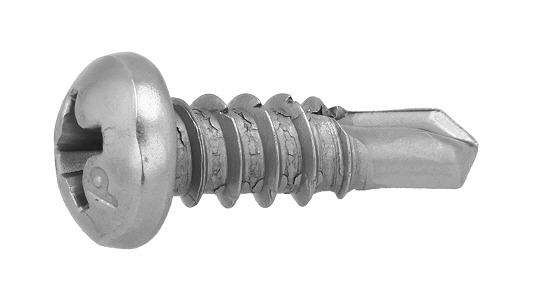

画像をクリックして拡大イメージを表示
-
13.0
-
-
サイズ：4×13（実質1サイズ）
材質：鉄、SUS410
表面処理：三価ホワイト(銀)、生地
板材や部材の締結、機械・設備まわりの取付など、ピアスねじによる固定が必要な箇所に使用します。

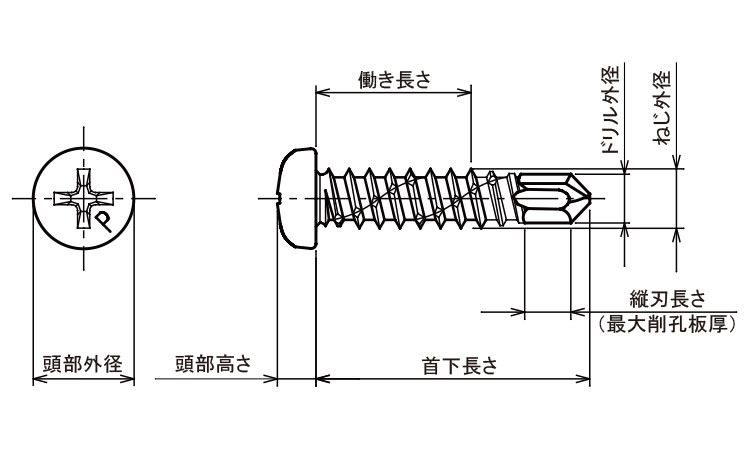

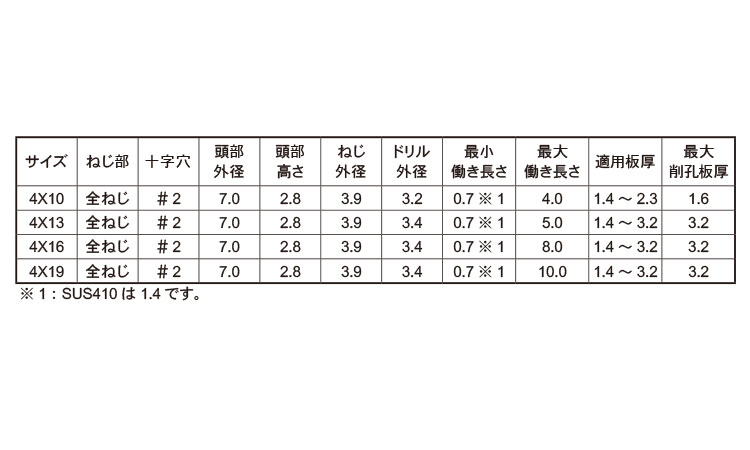

| サイズ | ねじ部 | 十字穴 | 頭部 外径 |
頭部 高さ |
ねじ 外径 |
ドリル 外径 |
最小 働き長さ |
最大 働き長さ |
適用板厚 | 最大 削孔板厚 |
|---|---|---|---|---|---|---|---|---|---|---|
| 4×10 | 全ねじ | #2 | 7.0 | 2.8 | 3.9 | 3.2 | 0.7 ※1 | 4.0 | 1.4~2.3 | 1.6 |
| 4×13 | 全ねじ | #2 | 7.0 | 2.8 | 3.9 | 3.4 | 0.7 ※1 | 5.0 | 1.4~3.2 | 3.2 |
| 4×16 | 全ねじ | #2 | 7.0 | 2.8 | 3.9 | 3.4 | 0.7 ※1 | 8.0 | 1.4~3.2 | 3.2 |
| 4×19 | 全ねじ | #2 | 7.0 | 2.8 | 3.9 | 3.4 | 0.7 ※1 | 10.0 | 1.4~3.2 | 3.2 |
| ※1：SUS410は1.4です。 | ||||||||||
ピアスＰＡＮ（Ｄ７は、PAN形状の頭部を持つピアスねじです。商品情報で確認できるサイズは4×13の1種類で、材質は鉄とSUS410が確認できます。
初心者向けに簡単に説明すると、ピアスねじは先端部を利用して相手材へねじ込み、部材を固定するために使われるねじです。一般に相手材の種類や板厚などによって適切な施工条件が異なるため、使用するねじの径や長さだけでなく、取付対象との適合を確認することが重要です。
本商品の頭部はPAN形状です。PANは一般に、上面に丸みを持つなべ形状の頭部を指します。皿頭のように頭部を取付面へ沈める形状とは異なり、頭部が取付面の上に残る形で部材を押さえて締結する用途に使われます。
寸法表では頭部外径7.0、頭部高さ2.8、十字穴#2、ねじ外径3.9と示されています。また、4×13は全ねじで、ドリル外径3.4、最小働き長さ0.7 ※1、最大働き長さ5.0、適用板厚1.4~3.2、最大削孔板厚3.2です。※1としてSUS410は最小働き長さ1.4と記載されています。
代表的な使用シーンとしては、板材や部材の固定、機械・設備まわりの部品取付などが挙げられます。選定時は4×13というサイズに加え、材質、表面処理、頭部寸法、働き長さ、相手材、板厚、施工条件などを確認してください。
PAN形状の頭部で部材を押さえながら、ピアスねじによる締結を行いたい場合の選択肢です。4×13のサイズと寸法仕様が取付条件に合うかを確認したうえで使用します。
皿頭のねじとは頭部形状と取付後の収まり方が異なります。PAN形状は一般に丸みを持つ頭部が取付面の上に残り、その頭部で部材を押さえて締結します。
寸法表では頭部外径7.0、頭部高さ2.8、十字穴#2です。また、本商品はピアスねじのため、一般的な小ねじなどとは使用方法や相手材への取付条件が異なります。
4×13の寸法表では全ねじ、最大働き長さ5.0、適用板厚1.4~3.2、最大削孔板厚3.2と示されているため、呼び寸法だけでなくこれらの条件も確認して選定してください。
PAN形状です。寸法表では頭部外径7.0、頭部高さ2.8、十字穴#2です。頭部が取付面の上に残ることを考慮し、周辺部品との干渉や必要な取付スペースを確認します。
商品情報のサイズは4×13です。寸法表では全ねじで、ねじ外径3.9、ドリル外径3.4です。必要な取付条件との適合を確認してください。
鉄とSUS410から必要な仕様に合わせて選択します。寸法表の注記では、最小働き長さについてSUS410は1.4と示されています。
三価ホワイト(銀)と生地があります。材質との組み合わせを確認して選定してください。
4×13の適用板厚は1.4~3.2、最大削孔板厚は3.2です。相手材、板厚、取付スペース、施工条件を確認します。強度、耐食性、耐熱性などに具体的な要求がある用途では、必要な性能値を個別に確認してください。
PAN形状の頭部で部材を押さえて固定したい箇所、4×13のサイズが適合する箇所、板材や部材の固定、機械・設備まわりの取付など、ピアスねじによる締結が必要な用途に向いています。
寸法表に示された適用板厚1.4~3.2、最大働き長さ5.0、最大削孔板厚3.2などの条件に適合する箇所で選定候補となります。
商品情報の4×13以外のサイズが必要な箇所や、頭部を取付面と同程度まで沈める必要がある箇所、PAN頭部の寸法が取付スペースに合わない箇所には向きません。
また、寸法表に示された適用板厚や最大削孔板厚の条件に適合しない場合、強度などに厳密な指定がある場合は、確認できる仕様だけで判断せず個別に適合を確認する必要があります。
ねじ製品にはJIS規格やISO規格によって、ねじ山、頭部形状、寸法などが規定されているものがあります。本商品については、対応する具体的なJIS番号やISO番号を確認できないため、特定のJIS規格品またはISO規格品であるとは断定できません。
規格適合が必要な用途では、4×13というサイズやPANという名称だけで判断せず、図面やメーカー仕様などで確認してください。
A1. PAN形状の頭部を持つピアスねじで、商品情報では4×13のサイズがあります。
A2. 商品情報では4×13の実質1サイズです。
A3. 鉄とSUS410があります。
A4. 三価ホワイト(銀)と生地があります。
A5. 寸法表では頭部外径7.0、頭部高さ2.8、十字穴#2です。
A6. はい。入力された寸法表では4×13は全ねじです。
A7. 4×13の寸法表では1.4~3.2です。
A8. 4×13は最小働き長さ0.7 ※1、最大働き長さ5.0です。※1としてSUS410は1.4です。
A9. 4×13の寸法表では3.2です。
A10. 4×13のサイズ、PAN頭部の寸法、材質、表面処理、働き長さ、適用板厚、最大削孔板厚、相手材、施工条件などを確認してください。
ピアスＰＡＮ（Ｄ７は、PAN形状の頭部を持ち、4×13のサイズで展開される板材や部材の締結・固定用ピアスねじです。
ピアスＰＡＮ（Ｄ７
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ピアスＰＡＮ（Ｄ７
500010280040013003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 13 |
|
あり | なし | 1,000 | 5.15円 4.69円 | |
|
ピアスＰＡＮ（Ｄ７
500310280040013000 |
SUS410 | 生地 | 4 X 13 |
|
あり | なし | 1,000 | 13.38円 12.17円 |
ピアスＰＡＮ（Ｄ７
商品レビュー
この商品に寄せられたレビューはまだありません。
