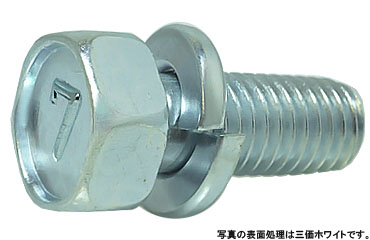

７マーク小形アプセット Ｐ＝２
画像をクリックして拡大イメージを表示
-
16.0
-
-
サイズ：M8×16-M10×45（実質15サイズ）
材質：鉄
表面処理：三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、BC(黒)
小形アプセットの名称を持つ座金組込ねじです。寸法表ではM8について、ばね座金を組み込んだ仕様が確認できます。
組込みネジ、セムス解読表 規格|ネジの豆知識ネジログ
ネジの百科事典 | 座金組み込みねじ
ねじの種類によるサイズの考え方
機械、装置、筐体、部品など、小形アプセットを指定する締結箇所で検討できます。

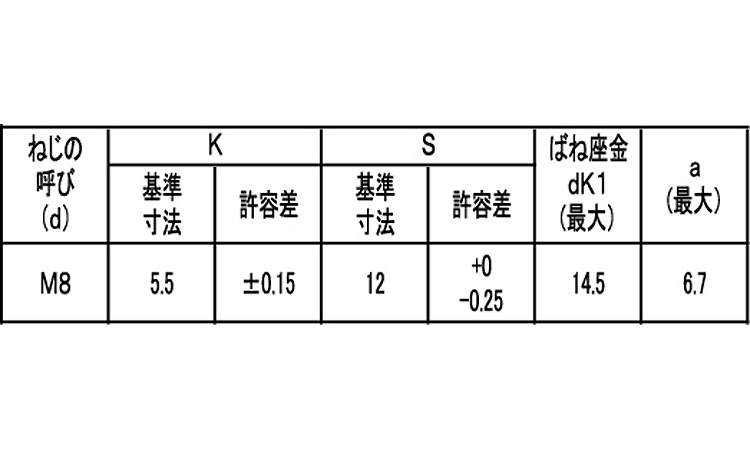

| ねじの 呼び (d) |
K | S | ばね座金 dK1 (最大) |
a (最大) |
||
|---|---|---|---|---|---|---|
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | |||
| M8 | 5.5 | ±0.15 | 12 | +0 -0.25 |
14.5 | 6.7 |
７マーク小形アプセット Ｐ＝２は、小形アプセットの名称を持つ座金組込ねじです。商品固有情報ではM8とM10の2種類の呼び径が確認できます。M8は16、20、25、30、35、40、45、50mm、M10は16、20、25、30、35、40、45mmが登録され、径と長さの組み合わせは実質15サイズです。材質は鉄です。

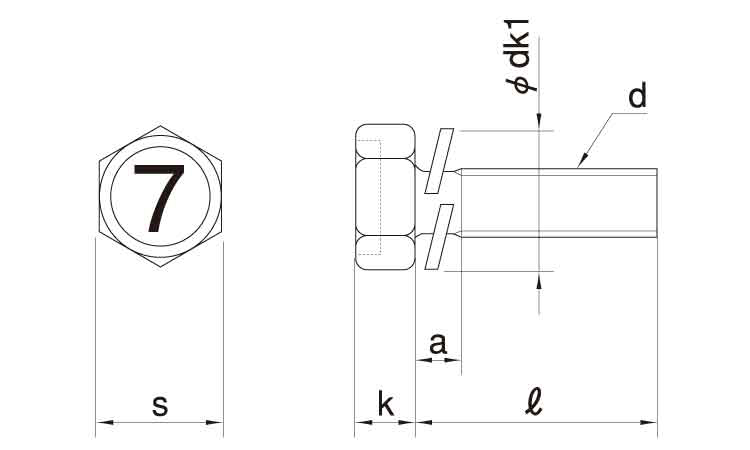

寸法表ではM8について、Kの基準寸法5.5mm、許容差±0.15mm、Sの基準寸法12mm、許容差+0/-0.25mm、ばね座金dK1（最大）14.5mm、a（最大）6.7mmが確認できます。M10の具体的な寸法値は、今回の寸法表には記載されていないため断定できません。
本商品は座金組込ねじとして登録されています。寸法表ではM8について、ばね座金の組み込みが確認できます。ねじと座金を一つの部品として取り扱える構成は、締結時に個別に扱う部品をまとめられる点が特徴です。
「７マーク」の具体的な意味や表示仕様、強度区分については、確認できる商品固有情報だけでは確定できません。また、「小形アプセット」という名称だけから、通常形との具体的な寸法差を断定することもできません。
完全ねじ部、不完全ねじ部、ねじ部長さを示す情報は確認できないため、各登録サイズが全ねじであるとは断定できません。選定時は、まずM8またはM10から必要な呼び径を確認し、その径で登録されている長さを選びます。さらにサイズによって登録されている表面処理が異なるため、必要な径・長さ・表面処理の組み合わせまで確認してください。
なべ小ねじは一般に上面に丸みを持つなべ頭を採用します。本商品は小形アプセットの名称を持つため、なべ小ねじとは頭部形式が異なります。具体的な頭部寸法の差が設計条件になる場合は、図面や詳細仕様を比較してください。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を採用します。本商品は小形アプセットであるため、皿小ねじとは頭部形式が異なります。取り付け面へ頭部を沈める必要がある場合は、要求する頭部形状を確認してください。
トラス小ねじは一般に頭部径が広く、低い丸みを持つトラス頭を採用します。本商品は小形アプセットの名称を持つため、トラス小ねじとは頭部形式が異なります。頭部外径や高さを含めた比較には詳細寸法が必要です。
六角穴付きボルトは、頭部の六角穴へ六角棒レンチなどを掛けて締結する形式です。本商品については、工具を掛ける部分の具体的な形状を商品固有情報だけでは確定できないため、使用工具を含めた比較では詳細仕様を確認してください。
商品名では小形アプセットであることが確認できます。寸法表ではM8についてKが5.5±0.15mm、Sが12mm、Sの許容差が+0/-0.25mmと確認できます。M10の頭部寸法は今回の寸法表では確認できません。
呼び径はM8とM10です。M8は16、20、25、30、35、40、45、50mm、M10は16、20、25、30、35、40、45mmが登録されています。完全ねじ部、不完全ねじ部、ねじ部長さは確認できないため、全ねじかどうかは詳細仕様との照合が必要です。
寸法表ではM8について、ばね座金dK1（最大）が14.5mm、a（最大）が6.7mmと確認できます。M10の座金寸法は今回の寸法表では確認できません。
確認できる材質は鉄のみです。鉄以外の材質が必要な場合は、確認できる登録仕様とは別の仕様を検討する必要があります。
三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、BC(黒)の5種類が確認できます。ただし、すべてのサイズに5種類すべてが登録されているわけではありません。
使用場所、相手材、締結条件などを確認して選定してください。本商品の具体的な強度、耐食性、耐熱性などの性能値は確認できないため、性能値が要求条件になる場合は詳細仕様との照合が必要です。
M8またはM10の小形アプセットを指定し、登録されている長さと表面処理から選定できる機械、装置、筐体、部品などの締結箇所で検討できます。
M8・M10以外の呼び径や、鉄以外の材質が必要な用途には、確認できる登録仕様のままでは対応できません。また、特定の頭部寸法、座金仕様、ねじ部長さ、強度、規格適合などが必須の場合は、商品名だけで判断せず詳細仕様を確認してください。
アプセット小ねじ、メートルねじ、座金組込ねじなどには、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、７マーク小形アプセット Ｐ＝２に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。
そのため、「７マーク」「小形アプセット」「P＝2」という名称だけを根拠として、特定のJIS・ISO規格への適合、強度区分、M10の頭部寸法、M10の座金寸法などを断定することはできません。今回の寸法表ではM8についてK、S、ばね座金dK1、aの寸法を確認できます。規格適合や各部寸法が設計・調達条件になる場合は、図面や詳細仕様を要求規格と照合してください。
A1. 小形アプセットの名称を持つ座金組込ねじです。寸法表ではM8について、ばね座金を組み込んだ仕様が確認できます。
A2. M8とM10の2種類が確認できます。
A3. 径と長さの組み合わせで実質15サイズです。
A4. M8×16、M8×20、M8×25、M8×30、M8×35、M8×40、M8×45、M8×50の8サイズです。
A5. M10×16、M10×20、M10×25、M10×30、M10×35、M10×40、M10×45の7サイズです。
A6. M8×50です。
A7. 確認できる材質は鉄のみです。
A8. 三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、BC(黒)の5種類です。
A9. 三価ﾎﾜｲﾄ(銀)で14件です。次いでｸﾛﾒｰﾄ(黄土)が8件、ﾕﾆｸﾛ(銀)と三価ﾌﾞﾗｯｸ(黒)が各6件、BC(黒)が5件です。
A10. いいえ。サイズによって登録されている表面処理が異なります。
A11. はい。M8×16、M8×25、M8×30、M8×35、M8×40には5種類すべてが登録されています。
A12. ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、三価ﾌﾞﾗｯｸ(黒)の4種類です。
A13. M8×45は三価ﾎﾜｲﾄ(銀)、M8×50はｸﾛﾒｰﾄ(黄土)が登録されています。
A14. M10×25にはｸﾛﾒｰﾄ(黄土)と三価ﾎﾜｲﾄ(銀)が登録されています。それ以外のM10登録サイズは三価ﾎﾜｲﾄ(銀)です。
A15. はい。商品カテゴリでは座金組込ねじとして登録されており、寸法表ではM8についてばね座金が確認できます。
A16. 今回の寸法表ではM8について、ばね座金dK1（最大）14.5mmが確認できます。M10の座金寸法は確認できません。
A17. はい。Kは5.5±0.15mm、Sは12mmで、Sの許容差は+0/-0.25mmです。
A18. 今回の寸法表にはM10の寸法値が記載されていないため断定できません。
A19. 商品名には「７マーク」とありますが、確認できる商品固有情報には意味や仕様の説明がないため、強度や規格を断定できません。
A20. ねじ部長さなどの情報が確認できないため、全ねじとは断定できません。
A21. 具体的な規格番号が確認できないため、特定のJIS・ISO規格への適合を断定できません。
A22. まずM8またはM10から必要な呼び径を選び、次に必要な長さを確認します。そのうえで、そのサイズに登録されている表面処理から選定してください。頭部寸法、座金仕様、規格などに指定がある場合は詳細仕様も照合してください。
７マーク小形アプセット Ｐ＝２は、M8とM10で実質15サイズが登録された、小形アプセット名称を持つ座金組込ねじです。
７マーク小形アプセット Ｐ＝２
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
７マーク小形アプセット Ｐ＝２
100075020080016001 |
鉄 | ﾕﾆｸﾛ(銀) | 8 X 16 |
|
あり | なし | 300 | 47.55円 43.23円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 16 |
|
あり | なし | 300 | 53.28円 48.44円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080016004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 8 X 16 |
|
要確認 | なし | 300 | 66.6円 60.55円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080016010 |
鉄 | BC(黒) | 8 X 16 |
|
要確認 | なし | 300 | 59.27円 53.89円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080020001 |
鉄 | ﾕﾆｸﾛ(銀) | 8 X 20 |
|
あり | なし | 280 | 48.31円 43.92円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080020002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 20 |
|
あり | なし | 280 | 48.31円 43.92円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 20 |
|
あり | なし | 280 | 54.2円 49.28円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080020004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 8 X 20 |
|
あり | なし | 280 | 67.73円 61.58円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080025001 |
鉄 | ﾕﾆｸﾛ(銀) | 8 X 25 |
|
要確認 | なし | 250 | 54.17円 49.25円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080025003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 25 |
|
あり | なし | 250 | 60.79円 55.27円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080025004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 8 X 25 |
|
要確認 | なし | 250 | 75.97円 69.07円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080025010 |
鉄 | BC(黒) | 8 X 25 |
|
あり | なし | 250 | 67.61円 61.47円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080030001 |
鉄 | ﾕﾆｸﾛ(銀) | 8 X 30 |
|
要確認 | なし | 200 | 60.37円 54.89円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 30 |
|
あり | なし | 200 | 67.7円 61.55円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080030004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 8 X 30 |
|
要確認 | なし | 200 | 84.74円 77.04円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080030010 |
鉄 | BC(黒) | 8 X 30 |
|
要確認 | なし | 200 | 75.35円 68.5円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080035001 |
鉄 | ﾕﾆｸﾛ(銀) | 8 X 35 |
|
要確認 | なし | 180 | 66.27円 60.25円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 35 |
|
あり | なし | 180 | 74.33円 67.58円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080035004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 8 X 35 |
|
要確認 | なし | 180 | 92.66円 84.24円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080035010 |
鉄 | BC(黒) | 8 X 35 |
|
要確認 | なし | 180 | 83.16円 75.6円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080040001 |
鉄 | ﾕﾆｸﾛ(銀) | 8 X 40 |
|
要確認 | なし | 150 | 73.27円 66.61円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 40 |
|
あり | なし | 150 | 82.36円 74.88円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080040004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 8 X 40 |
|
要確認 | なし | 150 | 102円 93.6円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080040010 |
鉄 | BC(黒) | 8 X 40 |
|
要確認 | なし | 150 | 91.87円 83.52円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080045003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 45 |
|
あり | なし | 150 | 87.12円 79.2円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X16-P1.5 |
|
あり | なし | 200 | 91.87円 83.52円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X20-P1.5 |
|
あり | なし | 180 | 91.87円 83.52円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100025002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X25-P1.5 |
|
要確認 | なし | 150 | 95.04円 86.4円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100025003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X25-P1.5 |
|
あり | なし | 150 | 95.04円 86.4円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X30-P1.5 |
|
あり | なし | 120 | 102円 92.88円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X35-P1.5 |
|
あり | なし | 120 | 109円 99.36円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X40-P1.5 |
|
あり | なし | 100 | 117円 107円 | |
|
７マーク小形アプセット Ｐ＝２
100075020100045003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X45-P1.5 |
|
あり | なし | 90 | 132円 120円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080016002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 16 |
|
あり | なし | 300 | 47.55円 43.23円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080025002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 25 |
|
品薄 | なし | 250 | 54.17円 49.25円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080030002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 30 |
|
品薄 | なし | 200 | 60.37円 54.89円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080035002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 35 |
|
あり | なし | 180 | 66.27円 60.25円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080040002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 40 |
|
あり | なし | 150 | 73.27円 66.61円 | |
|
７マーク小形アプセット Ｐ＝２
100075020080050002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 50 |
|
要確認 | なし | 130 | 83.95円 76.32円 |
７マーク小形アプセット Ｐ＝２
