（＋－）ナベＰＫ＝１は、十字穴とすりわりを備えたなべ頭に、平座金を組み込んだ座金組込ねじです。商品固有情報として、呼び径はM3とM4で、M3×6、M3×8、M4×35の実質3サイズが登録されています。材質は鉄のみで、表面処理は7種類が確認できます。

座金組込ねじとは、一般にねじへ座金をあらかじめ組み込み、一つの締結部品として取り扱えるようにしたものです。本商品の寸法表では、組み込まれる座金として平座金が示されています。ねじと平座金を個別に準備する場合と比べ、組立時にまとめて取り扱えることが、この形式を使用する理由の一つです。

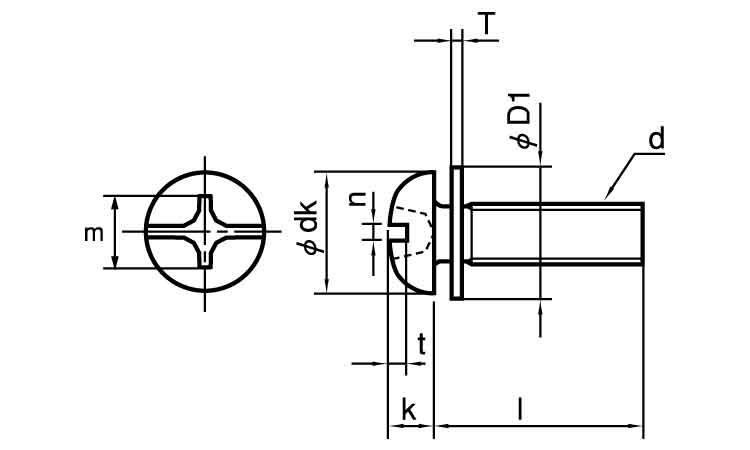

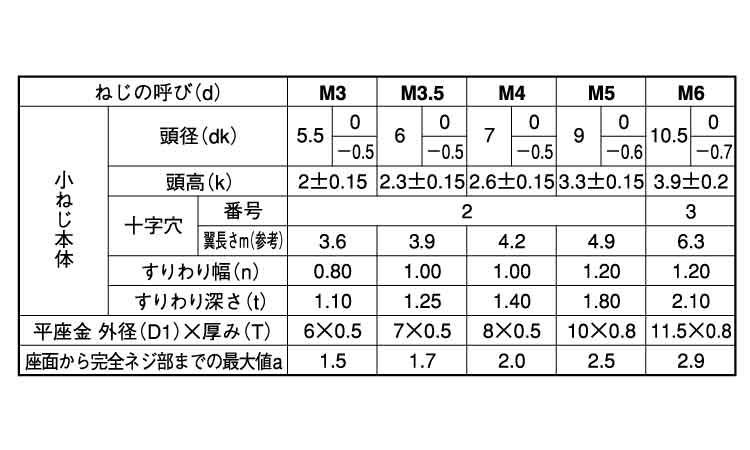

なべ頭は一般に上面に丸みを持つ頭部形状です。寸法表では、M3の頭径dkが5.5mm、頭高kが2mm、穴No.2、翼長さm参考3.6mm、すりわり幅n 0.80mm、すりわり深さt 1.10mm、M3.5はdk 6mm、k 2.3mm、穴No.2、m参考3.9mm、n 1.00mm、t 1.25mm、M4はdk 7mm、k 2.6mm、穴No.2、m参考4.2mm、n 1.00mm、t 1.40mmと示されています。

平座金の外径D1×厚みTは、M3が6×0.5mm、M3.5が7×0.5mm、M4が8×0.5mm、M5が10×0.8mm、M6が11.5×0.8mmです。商品登録はM3とM4のみですが、寸法表にはM3.5、M5、M6の規格寸法も掲載されています。

座面から完全ネジ部までの最大値aは、M3が1.5mm、M3.5が1.7mm、M4が2.0mm、M5が2.5mm、M6が2.9mmです。首下付近までのねじ山位置が重要となる用途では、この寸法と対象商品の図面・詳細仕様を確認してください。

選定では、まずM3×6、M3×8、M4×35の中に必要な寸法があるかを確認します。次に表面処理を確認してください。材質は鉄のみです。頭部寸法、すりわり寸法、平座金寸法、ねじ部、規格などに個別の設計条件がある場合は、図面や詳細仕様との照合が必要です。

なべ小ねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、（＋－）ナベＰＫ＝１に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。

今回の寸法表では、M3-M6の頭部寸法、十字穴、すりわり寸法、平座金寸法、a寸法を確認できます。ただし、「PK＝1」という名称だけから特定のJIS・ISO規格への適合を断定することはできません。規格適合が設計・調達条件となる場合は、頭部、十字穴、すりわり、ねじ部、平座金の形状・寸法などを図面や詳細仕様で確認し、要求規格と照合してください。

（＋－）ナベＰＫ＝１は、十字穴とすりわりを備えたなべ頭に平座金を組み込み、M3×6、M3×8、M4×35の実質3サイズを登録する座金組込ねじです。
