※寸法表にはM10の規格寸法も掲載されていますが、登録ラインナップとして確認できる呼び径はM4、M6、M8の3種類です。商品選定時は実際の販売ラインナップをご確認ください。

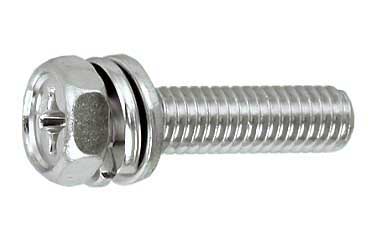

十字穴付（＋）アプセットＩ＝４は、十字穴付きのアプセット頭に平座金とばね座金を組み込んだ座金組込ねじです。商品固有情報として、呼び径はM4、M6、M8の3種類、径と長さの組み合わせは実質11サイズが登録されています。材質は鉄のみです。M4は8、10、12、16mm、M6は10、12、15、16、25mm、M8は15、16mmが確認できます。

座金組込ねじとは、一般にねじへ座金をあらかじめ組み込み、一つの締結部品として取り扱えるようにしたものです。本商品の寸法表では、平座金とばね座金の両方が組み込まれていることを確認できます。ねじ・平座金・ばね座金を別々に扱う場合と比べ、組立工程でまとめて取り扱えることが、この形式を使用する理由の一つです。

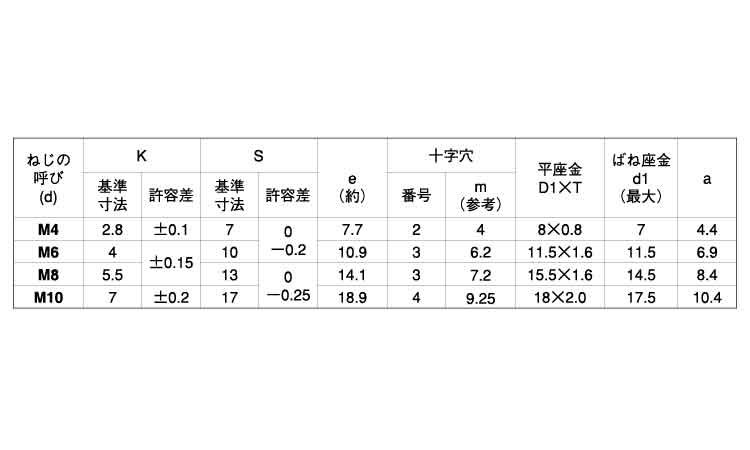

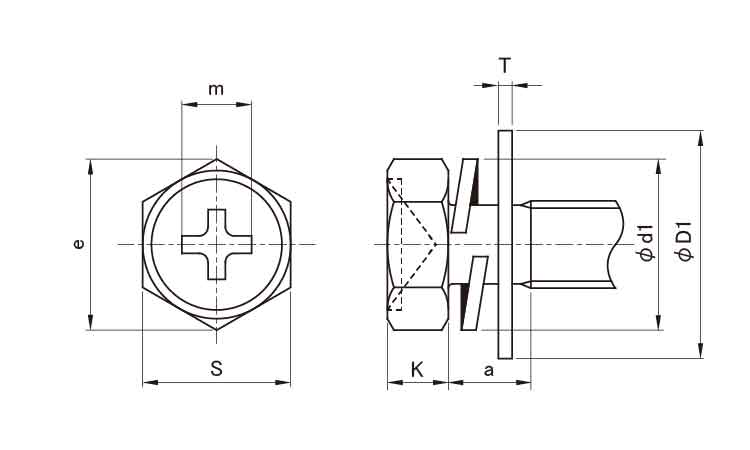

頭部は商品名に「アプセット」と明記されています。アプセットねじは、一般に六角形状を基本とした頭部に十字穴を設けた形状が用いられます。本商品の寸法表では、呼び径ごとに頭部高さK、二面幅S、対角寸法e、穴No.、mが示されています。

平座金D1×Tは、M4が8×0.8、M6が11.5×1.6、M8が15.5×1.6です。ばね座金d1（最大）は、M4が7、M6が11.5、M8が14.5です。呼び径ごとに座金寸法が異なるため、取付部や周辺部品との干渉がないか確認してください。

寸法表のaは、M4が4.4、M6が6.9、M8が8.4です。首下付近までのねじ山位置が重要となる用途では、この寸法と対象商品の図面・詳細仕様を確認してください。

選定時は、必要な呼び径と長さを確認したうえで、表面処理、頭部寸法、平座金・ばね座金の寸法を照合します。同じ呼び径でも登録されている長さや表面処理は異なるため、使用箇所に必要な仕様が実際に用意されているかを確認することが重要です。

アプセットねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、十字穴付（＋）アプセットＩ＝４に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。

そのため、「I＝4」という商品名称だけから特定のJIS・ISO規格への適合を断定することはできません。今回の寸法表では平座金とばね座金の種類・寸法を確認できますが、規格適合が設計・調達条件となる場合は、対象商品の頭部、ねじ部、座金の種類・形状・寸法などを図面や詳細仕様で確認し、要求規格と照合してください。

十字穴付（＋）アプセットＩ＝４は、十字穴付きアプセット頭に平座金とばね座金を組み込み、M4・M6・M8で実質11サイズを登録する鉄製の座金組込ねじです。
