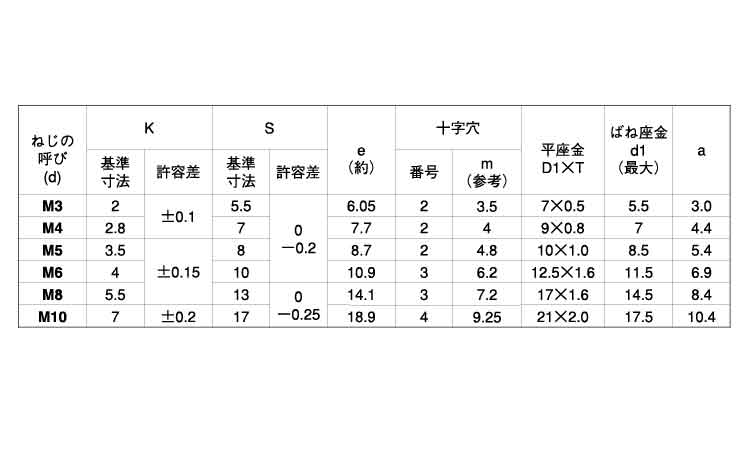

※寸法表にはM10の規格寸法も掲載されていますが、登録ラインナップとして確認できる呼び径はM3、M4、M5、M6、M8の5種類です。商品選定時は実際の販売ラインナップをご確認ください。

十字穴付（＋）アプセットＩ＝３は、十字穴付きのアプセット頭に平座金とばね座金を組み込んだ座金組込ねじです。登録ラインナップではM3、M4、M5、M6、M8の5種類の呼び径が確認でき、径と長さの組み合わせは実質54サイズです。最小の登録サイズはM3×6、最大径はM8、登録されている長さの最大はM6×60です。材質は鉄、ステンレス、黄銅が登録されています。

座金組込ねじとは、ねじへ座金をあらかじめ組み込み、ねじと座金を一つの部品として取り扱えるようにした締結部品です。本商品の寸法表では、平座金とばね座金の両方が組み込まれていることを確認できます。ねじ・平座金・ばね座金を個別に準備する場合と比べ、部品管理や座金をセットする工程を簡略化しやすいことが特徴です。

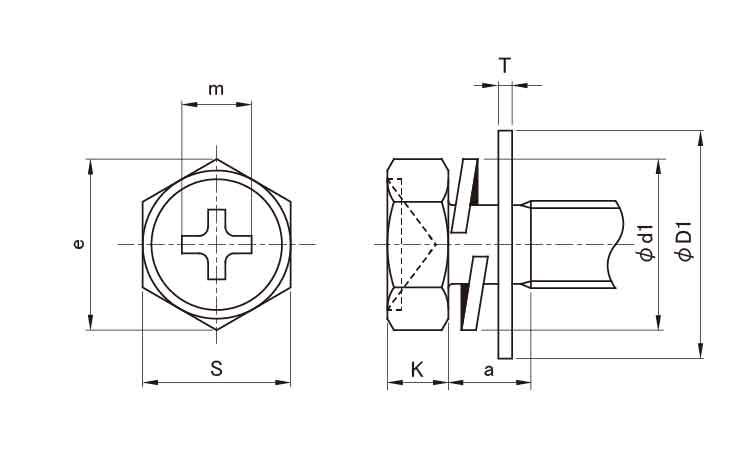

頭部はアプセット頭です。アプセットねじは、一般に六角形状を基本とした頭部に十字穴を設けた形状が用いられます。本商品の寸法表では、呼び径ごとに頭部高さK、二面幅S、対角寸法e、十字穴No.、mが示されています。締結時には使用工具と頭部周辺のスペースが取付条件に適合するかを確認してください。

座金寸法は呼び径ごとに異なります。M3は平座金7×0.5・ばね座金d1最大5.5、M4は9×0.8・7、M5は10×1.0・8.5、M6は12.5×1.6・11.5、M8は17×1.6・14.5と示されています。座金を含む締結部の寸法が重要な場合は、相手部材や周辺部品との干渉がないか確認してください。

寸法表の「a」は、M3で3.0、M4で4.4、M5で5.4、M6で6.9、M8で8.4と示されています。首下付近までのねじ山位置が重要となる用途では、この寸法を確認するとともに、対象商品の図面・詳細仕様も確認してください。

選定時には呼び径と長さだけでなく、材質、表面処理、平座金・ばね座金の寸法、頭部寸法を確認することが重要です。また、同じ呼び径でもすべての長さ・材質・表面処理の組み合わせが登録されているわけではありません。

アプセットねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。本商品の寸法表では平座金とばね座金の寸法が示されていますが、「I＝3」自体がJISやISOの規格番号を示すものではありません。

確認できる商品情報には、本商品に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。規格適合が設計・調達条件となる場合は、対象商品の頭部、ねじ部、平座金、ばね座金の種類・形状・寸法などを図面や仕様情報で確認し、要求規格と照合してください。

十字穴付（＋）アプセットＩ＝３は、十字穴付きアプセット頭に平座金とばね座金を組み込み、M3・M4・M5・M6・M8で実質54サイズを登録する座金組込ねじです。
