ＴＲＸタンパー（バインド小ねじは、TRXタンパー形状の工具穴とバインド頭を組み合わせた小ねじです。展開はM3、M4、M5、M6の4呼び径で、M3×4からM6×10まで実質15サイズです。M3はP0.5、M4はP0.7、M5はP0.8、M6はP1.0で展開され、材質は鉄とステンレスが確認できます。

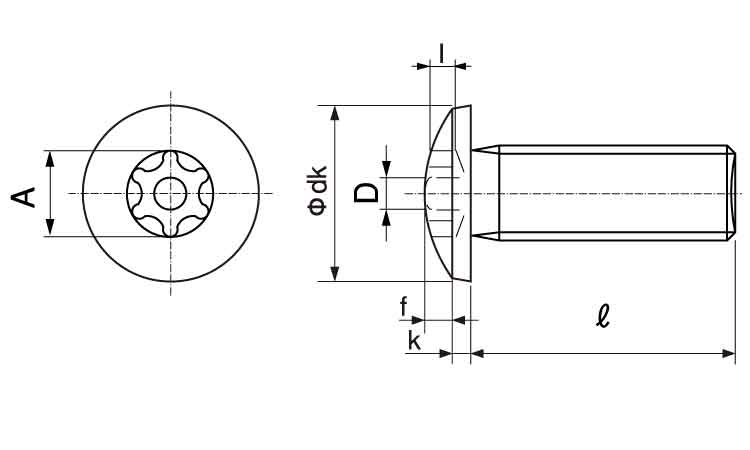

バインド頭は、頭部が台形状で上面に丸みを持つ形状です。商品情報では、同じ呼び径のナベ小ねじと比べて頭径がおよそ1.1～1.2倍大きく、材料に対する接地面を広くできることから、座面の陥没を抑える効果があるとされています。また、頭径が大きいため、締結する材料の取付穴を覆いやすいことも特徴です。トラス頭では頭部径が大きすぎる場合の選択肢として使われることもあります。

さらに、TRXタンパー形状の工具穴を備えているため、締付け・取り外しには形状に適合した工具が必要です。一般的な十字穴付きバインド小ねじとは使用工具が異なるため、工具仕様を分けたい締結部を検討するときにも選択肢となります。

小ねじは基本的に、あらかじめ加工されためねじやナットと組み合わせて使用します。全ねじとは、一般に軸部の必要範囲までねじ山が設けられた構造を指しますが、本商品の全サイズについてねじ山範囲を一律に断定できる情報は確認できません。全ねじ指定が必要な場合は、対象サイズごとの仕様確認が必要です。

選定時は呼び径、長さ、ピッチだけでなく、バインド頭の外径、周辺部品との干渉、相手側のめねじ、適合工具、材質、表面処理を確認してください。

ナベ頭より広い座面で材料を押さえながら、トラス頭ほど大きな頭部を必要としない締結に適しています。さらにTRXタンパー形状の工具穴を使用することで、一般的な十字穴とは異なる工具仕様の締結部を構成できます。

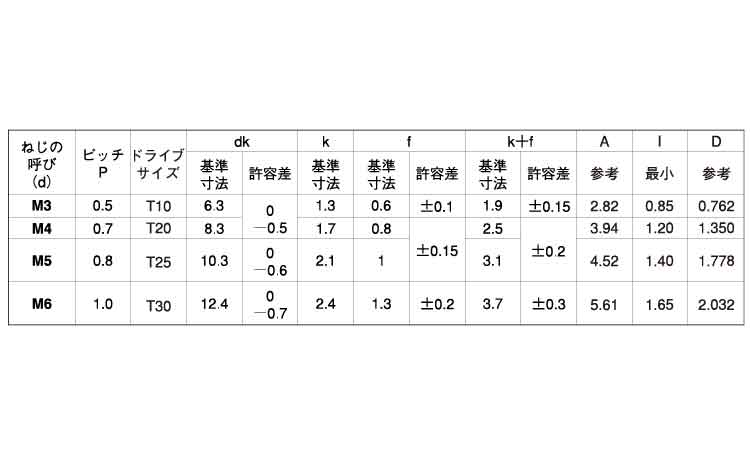

一般的な小ねじやメートルねじには、JIS規格やISO規格でねじ山、ピッチ、頭部寸法などが規定されているものがあります。本商品では、M3×P0.5、M4×P0.7、M5×P0.8、M6×P1.0のねじ寸法が確認できます。

一方、TRXタンパー形状の工具穴を含めた製品全体について、具体的なJIS規格番号またはISO規格番号は確認できません。そのため、特定規格への適合を推測して記載することはできません。規格指定がある設計では、呼び径やピッチだけでなく、バインド頭の径・高さ、工具穴形状、ねじ山範囲などを図面や仕様書で確認してください。
