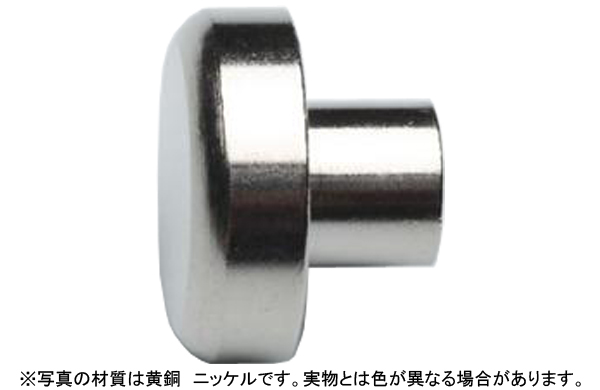

フォトスタンド金具メス（ナベは、フォトスタンドや写真立てなどの部品を接続するために使用する、なべ頭タイプの雌ねじ金具です。雌ねじとは、穴の内側にねじ山が形成された構造を指します。対応する雄ねじを内部にねじ込むことで、部材同士を接続・固定する用途に使用します。

本製品は、外径4.5のサイズ区分で、長さ2、4、6、8の4種類を展開しています。内部のねじはM3.5、ピッチは0.6mmです。ピッチとは、隣り合うねじ山の間隔を示す寸法です。雄ねじと雌ねじを組み合わせる場合は、呼び径とピッチが一致していることが基本となります。

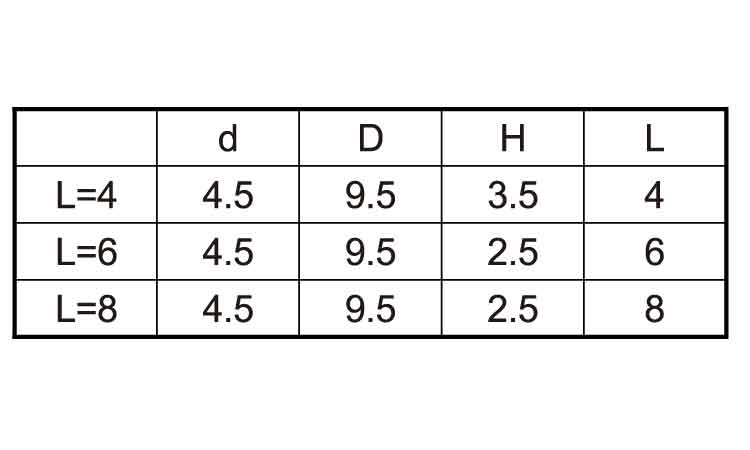

「ナベ」とは、一般的になべ頭と呼ばれる頭部形状を示す名称です。なべ頭は、上面に丸みを持つ形状で、一般的な小ねじにも使用されています。寸法表ではD=9.5mm、H=3.5mmまたは2.5mmと記載されています。ただし、曲面形状や締付工具を使用する部分の構造については確認できません。そのため、一般的ななべ小ねじと同じ頭部寸法であるとは断定できません。

フォトスタンド用の雌ねじ金具を使用する理由は、対応する雄ねじ金具を受ける接続部分を設けられることです。一般的な使用シーンとして、写真立て、フォトフレーム、展示用パネル、ディスプレイ用品などが考えられます。雄ねじと雌ねじを組み合わせる構造では、部材の厚みや取り付け位置に合わせて適切な寸法を選定することが重要です。

材質は黄銅で、表面処理はニッケル(銀)です。黄銅は銅と亜鉛を主成分とする合金です。具体的な材質規格、機械的性質、表面処理の膜厚や耐食性能については確認できないため、必要に応じてメーカーの仕様書を確認してください。

一般的に全ねじとは、雄ねじの軸部のほぼ全長にねじ山が形成された構造を指します。本製品は雌ねじ金具のため、雄ねじにおける全ねじ・半ねじとは区別して考える必要があります。また、雌ねじが内部の全長に形成されているかについても確認できません。

選定時には、外径4.5、長さ2~8、内部ねじM3.5、ピッチ0.6mmを確認します。さらに、取り付け穴の寸法、頭部の収まり、雄ねじのねじ込み長さを確認してください。雄ねじが内部で底付きする場合や、ねじ山のかみ合い長さが不足する場合は、適切な締結ができないことがあります。

特に短いサイズを選ぶ場合は、雌ねじの有効ねじ深さを確認することが重要です。有効ねじ深さとは、実際に雄ねじをねじ込める深さです。製品の全長と有効ねじ深さは必ずしも同じではないため、必要に応じて製品寸法図で確認してください。

本製品は、なべ頭タイプの形状と内部の雌ねじを組み合わせたフォトスタンド用金具です。

一般的ななべ小ねじは雄ねじを持つ部品ですが、本製品は雌ねじ側の部品である点が異なります。

また、一般的なナットと比較する場合は、頭部形状、外径、取り付け方法、ねじ込み深さを確認する必要があります。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品の内部ねじはM3.5、ピッチ0.6mmです。これは一般的なM3.5並目ねじのピッチと一致します。

ただし、呼び径とピッチが一致することだけで、特定のJIS規格やISO規格への適合を断定することはできません。

また、なべ頭タイプの寸法としてD=9.5mm、H=3.5mmまたは2.5mmが示されていますが、特定の規格への適合は確認できません。

規格適合や他部品との互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
