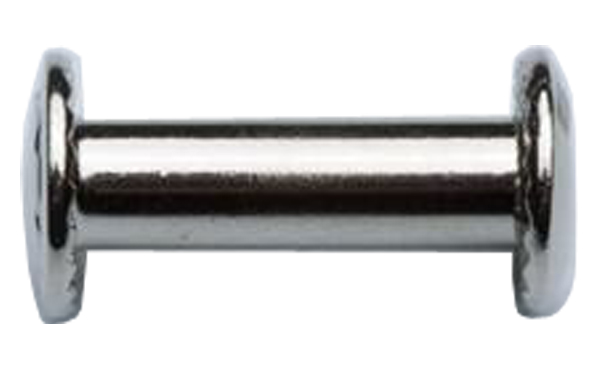

組ねじ（雌ねじ（コニビオラは、対応する雄ねじと組み合わせて使用する雌ねじ側の部品です。組ねじとは、雄ねじと雌ねじを組み合わせ、部材を両側から挟むように固定する締結部品の一種です。一般的なボルトとナットによる締結とは異なり、雌ねじ側にも頭部と筒状の部分を設ける構造が採用される場合があります。

雌ねじとは、部品の内側にねじ山が形成されたねじを指します。対応する雄ねじを内部に締め込むことで、両部品を結合します。初心者向けに説明すると、組ねじの雌ねじは、相手の雄ねじを受ける側の部品です。

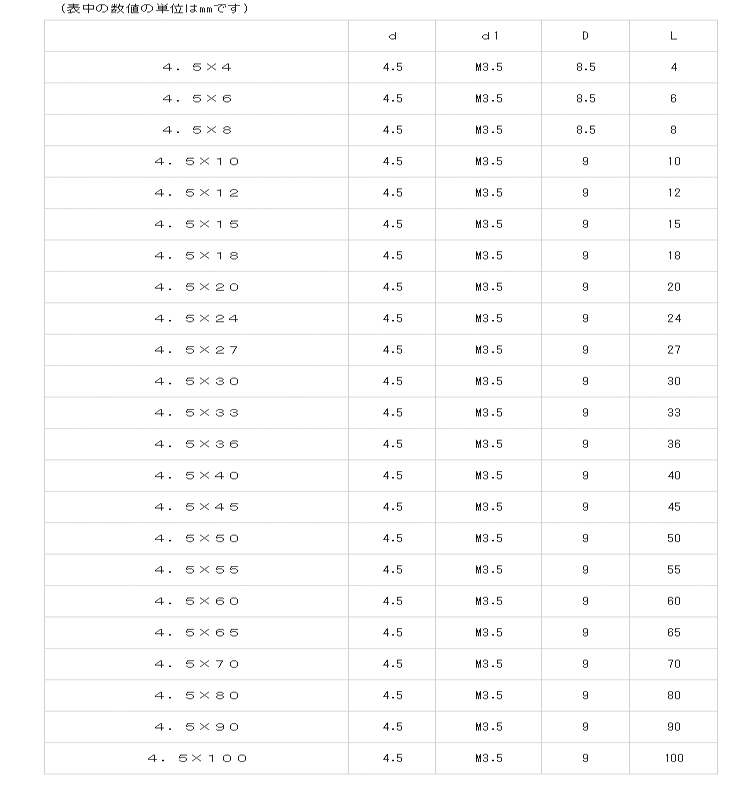

本製品は、呼び寸法4.5、長さ4~100mmの23サイズを展開しています。サイズ表記は4.5×4から4.5×100で、ピッチは0.75mmです。ピッチとは、隣り合うねじ山の間隔を示す寸法です。組み合わせる雄ねじは、呼び寸法だけでなく、ねじピッチも一致している必要があります。

材質は鉄で、表面処理はニッケル(銀)です。具体的な鋼種、表面処理の膜厚、機械的性質については確認できないため、必要に応じてメーカーの仕様書を確認してください。

組ねじを使用する理由は、対応する雄ねじと雌ねじを組み合わせ、部材を挟み込む構造を採用できることです。一般的な使用例として、製本用部品、帳票バインダー、サンプル帳、展示用パネル、組み立て式の板材などがあります。ただし、これらは組ねじに関する一般的な用途例であり、本製品への適合性は取り付け条件によって異なります。

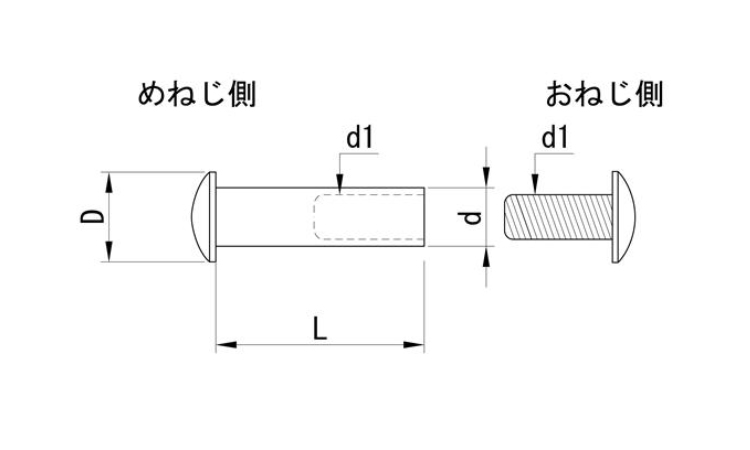

組ねじの頭部形状には、平らな形状や丸みのある形状など、製品によって違いがあります。本製品の具体的な頭部外径、高さ、筒部外径、穴径などの寸法は確認できないため、取り付け穴や部材の厚みに合わせて寸法図で確認してください。

一般的に全ねじとは、雄ねじの軸部のほぼ全長にねじ山が形成された構造を指します。一方、本製品は雌ねじ側の部品であるため、雄ねじと同じ意味で全ねじかどうかを判断するものではありません。雌ねじ内部のねじ山の長さや有効ねじ深さは、対応する雄ねじの長さを選定するうえで重要です。

選定時には、呼び寸法、長さ、ピッチに加え、雌ねじの有効ねじ深さ、対応する雄ねじの寸法、取り付け部材の厚み、取り付け穴の径を確認します。特に、雄ねじの先端が雌ねじ内部で底付きしないことや、必要なねじ山のかみ合い長さを確保できることが重要です。

本製品は、組ねじ方式で使用する雌ねじ側の部品である点が特徴です。

一般的な六角ナットとは、取り付け構造や相手部品との組み合わせ方が異なります。組ねじとして使用する場合は、対応する雄ねじとの寸法適合を確認してください。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品のサイズ表記は4.5×4~4.5×100で、ピッチは0.75mmです。

ただし、呼び寸法4.5とピッチ0.75mmという情報だけで、特定のJIS規格やISO規格への適合を断定することはできません。

また、組ねじの雌ねじ側に関する頭部寸法、筒部外径、ねじ穴の深さ、ねじ山の公差などについても、特定の規格への適合を確認できません。

規格適合や他部品との互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
