組ねじは、おねじとめねじを組み合わせ、部材を両側から挟み込んで固定する締結部品です。一般的には、軸の内部にめねじを設けた筒状の部品と、そこへねじ込むおねじ側の部品を組み合わせて使用します。組ねじは、組ビスやシカゴスクリューと呼ばれることもあります。

通常のボルトとナットによる締結では、部材の片側からボルトを通し、反対側にナットを取り付けます。一方、組ねじは専用のめねじ部品とおねじ部品を組み合わせる構造です。部材の厚みや取り付け穴の寸法に合わせて選ぶことで、書類の製本やパネルの固定などに利用できます。

本製品は黄銅製で、表面処理はニッケル(銀)です。サイズは呼び径5、長さ4~40mmの範囲で13種類を展開しています。ねじのピッチは0.75mmです。ピッチとは隣り合うねじ山の間隔を示す寸法で、組み合わせるおねじとめねじの両方で一致している必要があります。

長さには4、5、6、8、10、12、15、17.5、20.5、25、31、34、40mmがあります。17.5mmや20.5mmのような小数を含む寸法もあるため、選定時には長さを正確に確認してください。

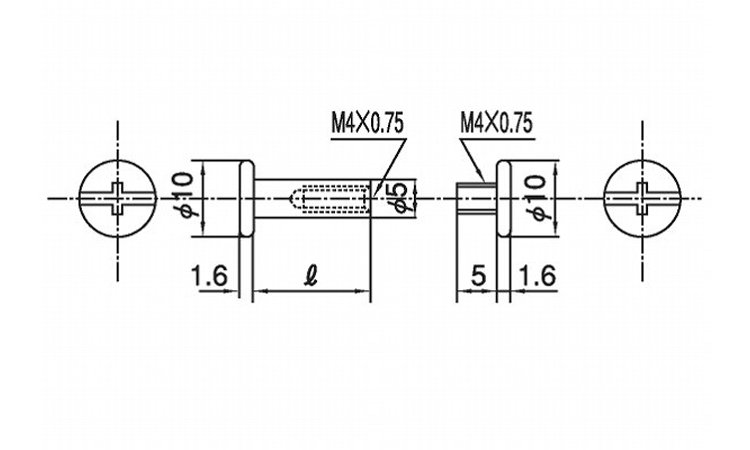

組ねじの頭部形状は、締結後の外観や工具による操作方法に関係します。一般的な組ねじには、平らな頭部や丸みのある頭部、すりわりを設けた頭部などがあります。ただし、本製品の頭部形状、頭部径、頭部高さ、工具を差し込む部分の形状については、寸法図による確認が必要です。

一般的に全ねじとは、軸部のほぼ全長にねじ山が形成されたねじを指します。一方、組ねじでは、おねじ側のねじ山と、めねじ側の筒状部分の長さが締結構造に関係します。本製品については、全ねじ構造かどうかを断定できないため、ねじ込み長さや筒部寸法を確認する必要があります。

代表的な用途として、書類や帳票の製本、アルバム、革製品、ケース、パネルなどの固定があります。複数の部材を重ねて取り付ける場合は、部材の合計厚みと組ねじの有効な締結範囲を照合してください。

選定時には、呼び径、長さ、ピッチに加え、取り付け穴の直径、部材の厚み、頭部寸法、ねじ込み長さを確認します。また、必要な締結力や振動の有無など、使用条件に応じた適合確認も重要です。

組ねじの特徴は、専用のおねじとめねじを組み合わせる締結構造にあります。ボルト・ナットやリベットと比較する場合は、取り付け穴、部材の厚み、分解の必要性を確認します。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品の呼び径は5、ピッチは0.75mmです。一般的なM5並目ねじのピッチは0.8mmであるため、同じ呼び径でもねじ山の間隔が異なります。

そのため、一般的なM5並目ねじとそのまま組み合わせることはできません。

ただし、本製品のねじ山形状や公差を含め、特定のJIS規格またはISO規格に適合しているかどうかは確認できません。

また、組ねじ全体の頭部形状、軸部寸法、めねじ部の構造についても、特定の規格への適合を断定することはできません。

規格適合や他部品との互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
