段付ローレットビスＥＣＯーＢＳは、頭部外周にローレット加工を施し、段付き形状を備えた黄銅製のねじです。ローレット加工とは、金属表面に細かな凹凸を形成する加工方法で、指で頭部をつまんで回す際の操作を補助します。

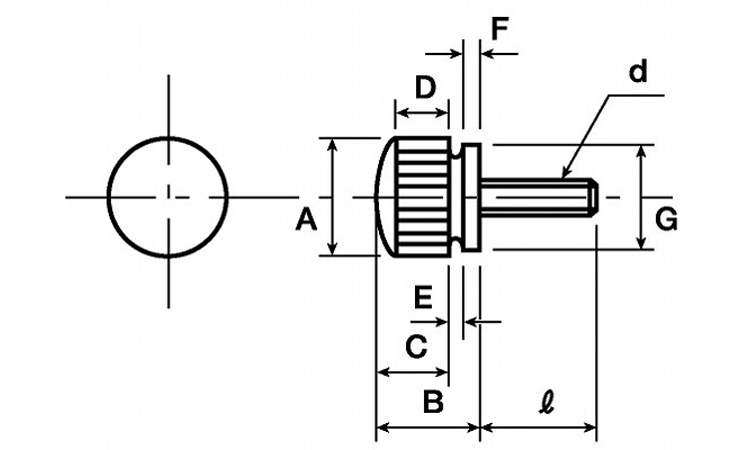

段付き形状とは、ねじの一部に直径や形状が切り替わる部分を設けた構造です。一般的な段付きねじは、段付き部分を利用して部品の位置を決めたり、取り付ける部品との間隔を調整したりする用途に使用されます。ただし、本製品の段付き部分の具体的な寸法や機能については、寸法図による確認が必要です。

通常のローレットビスは、頭部外周を指でつまんで回すことを主な操作方法とします。段付ローレットビスは、これに段付き形状を組み合わせたねじです。手回しによる着脱と、段付き部分を利用した取り付け構造の両方を考慮する場合に選択されます。

頭部のローレット加工は、工具を使用せずにねじを回す際の操作を補助します。頭部上面の溝の有無や具体的な頭部寸法については、製品の寸法仕様を確認してください。

サイズはM3、M4、M5、M6の4種類の呼び径があり、長さは5~35mmの範囲で展開しています。呼び径と長さの組み合わせは実質25サイズです。

ねじのピッチは、M3が0.5mm、M4が0.7mm、M5が0.8mm、M6が1.0mmです。ピッチとは隣り合うねじ山の間隔を示す寸法で、相手側のめねじと一致させる必要があります。

一般的に全ねじとは、軸部のほぼ全長にねじ山が形成された形状です。一方、段付きねじでは、ねじ山のない部分が設けられることがあります。本製品についても、ねじ部と段付き部分の長さを個別に確認する必要があります。

代表的な使用シーンとして、機械装置のカバー、治具、調整部品、取り外し式パネルなどがあります。段付き部分を利用する場合は、相手部品の穴径や厚みとの寸法関係が重要です。

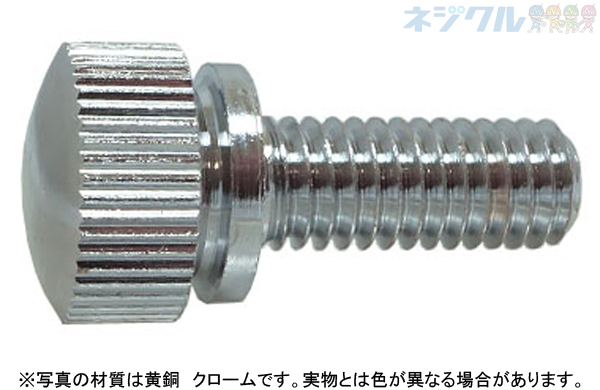

材質は黄銅で、表面処理はクローム(銀)とニッケル(銀)があります。クローム(銀)は幅広い寸法で展開し、ニッケル(銀)は一部の寸法に限られます。

選定時には、呼び径、長さ、ピッチに加え、頭部の直径や高さ、段付き部分の寸法、取り付ける部品の厚み、周囲の作業スペースを確認してください。

本製品は、手回しに対応するローレット頭部と段付き形状を組み合わせている点が特徴です。一般的なローレットビスと比較する際は、段付き部分の寸法と取り付け構造の違いを確認します。

同じ寸法で表面処理が異なるものは、1サイズとして集計しています。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品にはM3、M4、M5、M6のメートルねじが使用されており、ピッチはそれぞれ0.5mm、0.7mm、0.8mm、1.0mmです。

ただし、製品全体が特定のJIS規格またはISO規格に適合しているかどうかは確認できません。

ローレット頭部の直径、高さ、段付き部分の形状や寸法についても、特定の規格への適合を断定することはできません。

規格適合が必要な場合は、メーカーの寸法図や仕様書を確認してください。
