角ワッシャー
特徴

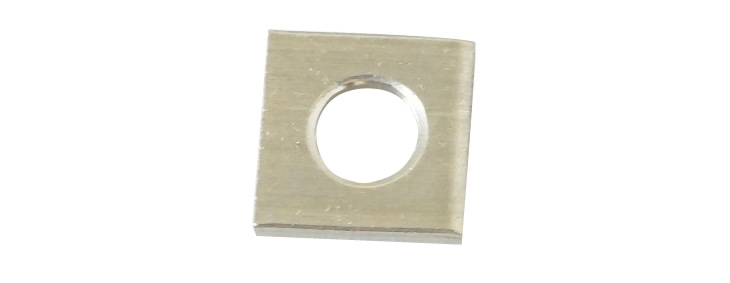

角ワッシャー・・・四角い平座金です。木製の構造物によく使われています。
用途
主には緩み止めや、高さを出すための目的で使用されます。
角形平座金の規格表
| 呼び径 | d | 小形角 | 大形角 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | t | 重量 | D | t | 重量 | ||||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 枚g | 基準寸法 | 許容差 | 基準寸法 | 枚g | |
| 6 | 6.6 | +0.6 0 |
17 | 0 -1.1 |
1.2 | ±0.2 | 2.4101 | 20 | 0 -1.3 |
2.3 | 6.604 |
| 8 | 9 | 23 | 0 -1.3 |
1.6 | 5.846 | 26 | 2.3 | 11.6 | |||
| 10 | 11 | +0.7 0 |
28 | 1.6 | 8.648 | 32 | 0 -1.6 |
2.3 | 16.76 | ||
| 12 | 14 | 35 | 0 -1.6 |
2.3 | ±0.3 | 19.34 | 40 | 3.2 | 36.33 | ||
| (14) | 16 | 40 | 3.2 | ±0.4 | 35.14 | 44 | 3.2 | 43.58 | |||
| 16 | 18 | 45 | 3.2 | 44.47 | 52 | 0 -1.9 |
4.5 | 86.53 | |||
| (18) | 20 | +0.8 0 |
52 | 0 -1.9 |
4.5 | ±0.5 | 84.42 | 55 | 4.5 | 95.76 | |
| 20 | 22 | 56 | 4.5 | 97.35 | 62 | 6 | 163.2 | ||||
| (22) | 24 | 64 | 4.5 | 128.7 | 68 | 6 | 196.5 | ||||
| 24 | 26 | 68 | 6 | ±0.7 | 192.8 | 72 | 6 | 219.0 | |||
| (27) | 30 | 73 | 6 | 217.7 | 80 | 6 | 268.2 | ||||
| 30 | 33 | +1 0 |
－ | 90 | 0 -2.2 |
6 | 341.2 | ||||
| (33) | 36 | － | 100 | 8 | 564.1 | ||||||
| 36 | 39 | － | 110 | 8 | 688.7 | ||||||
| (39) | 42 | － | 115 | 8 | 743.5 | ||||||
