つまみねじ

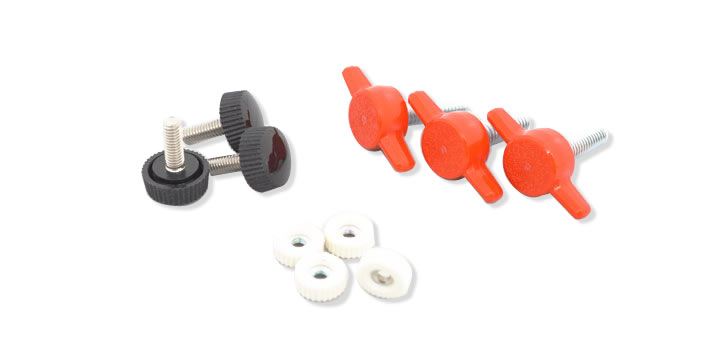

特徴
工具を使わず、指で簡単に締め付けられるねじを総称してつまみねじと呼んでいます。照明器具や家具などによく使われています。大きな意味では、ちょうナットもつまみねじのひとつです。
用途に応じて、さまざまな素材や形状のものがあります。ここでは、その中でも代表的なものを紹介しています。
撮影用の照明スタンドに使われているつまみねじ
つまみねじの代表的なサイズ

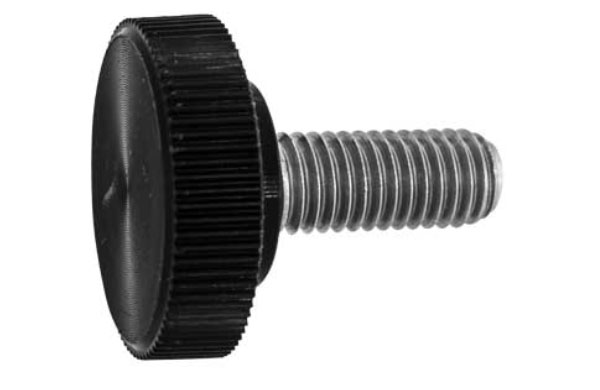

●ノブボルト
<単位 mm>
| 呼び径 | M5, M6 | M6, M8 | M8, M10 |
|---|---|---|---|
| 頭部の径 | 35 | 40 | 45 |
| つまみ部分の高さ | 9 | 10 | 11 |
| 頭部の高さ | 14 | 16 | 17 |
| 呼び長さ | 10～50 | 10～50 | 10～50 |

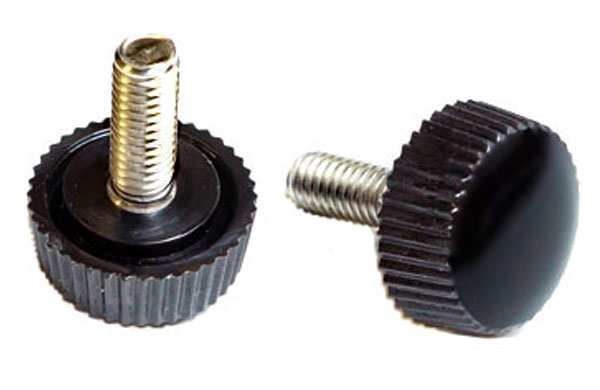

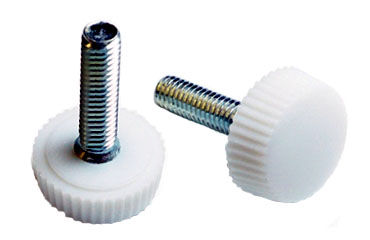

●段付きローレットねじ
<単位 mm>
| 呼び径 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| 頭部の径 | 10 | 12 | 12 | 12 |
| 頭部の高さ（段を含む） | 7.5 | 9 | 9 | 9 |
| 呼び長さ | 5～15 | 6～25 | 10～25 | 10～25 |
※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
●化粧ねじ
<単位 mm>
| 呼び径 | M3 | M4 | M4 | M5 | M5 | M6 | M6 | M6 |
|---|---|---|---|---|---|---|---|---|
| 頭部の呼称 | No.1 | No.1 | No.2 | No.2 | No.3 | No.3 | No.L-1 | No.L-2 |
| 頭部の径 | 11 | 11 | 14 | 14 | 17 | 17 | 20 | 25 |
| 頭部の高さ | 5 | 5 | 5.5 | 5.5 | 7 | 7 | 8.5 | 10.5 |
| 呼び長さ | 4～28 | 4～28 | 4～28 | 7～27 | 7～27 | 10～26 | 10～50 | 10～50 |
※これらのねじはJIS規格品ではないため、サイズは製造メーカーにより異なることがあります
ノブボルトの規格表
| タイプ | サイズ | A | B | C | D |
|---|---|---|---|---|---|
| KR-B1 |
M5 M6 |
30 | 8 | 13.5 | 14 |
| KR-B2 |
M6 M8 |
38 | 10 | 15 | 26 |
| KR-B3 | M8 M10 |
45 | 10 | 16.5 | 30 |
※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
-
