ネジの百科事典 | 六角ナット

六角ナットの仲間

■六角袋ナット
六角ナットの片面がキャップ状態になっており、ねじ穴が貫通していないナットです。ボルトのねじ部が隠れているので、見た目をきれいにしたい場合に使うほか、安全性も高めることができます。

■フランジ付き六角ナット
－JIS B 1190－
直径が六角対角距離よりも大きな円錐形のつば（フランジ）を持つ六角ナット。座面を広くすることで、緩み止めの効果があります。フランジの裏にギザギザのセレートが加工されたものもあります。

■ナイロンナット
ナットのめねじ部に、ナイロンが組み込まれているナット。大きな摩擦力を生じることで、緩み止めの効果があります。

■四角ナット
－JIS B 1163－
一般的な六角形ではなく、四角形のナット。板ナットとも呼ばれます。取り付ける材料の角や隙間にあわせてナットを固定することで、ナットを押さえなくてもボルトを締めることができます。

特徴

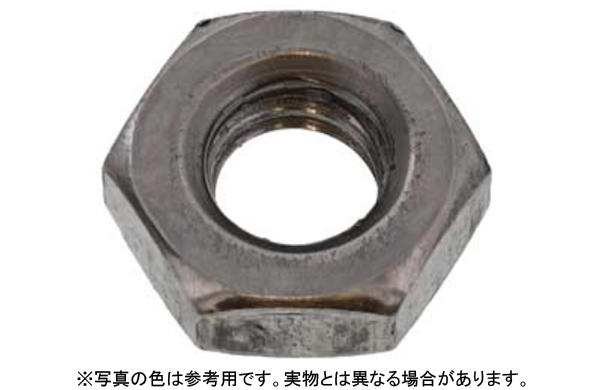

ボルトなとのおねじ部品と組み合わせて使うめねじ部品。一般的には六角形で、内側にめねじが切ってあります。
締め付けるにはスパナやレンチが必要です。ボルトとナットの、どちらを押さえてどちらを回すのか、いろいろな意見がありますが、初心者は自分がわかりやすい方法でよいでしょう。

種類

ボルトと組み合わせて使われるため、単独で用いられることはありません。
フランジ付きや、ナイロンナットなど、緩み止めの様々な工夫がされていますが、ナットを2個使う「ダブルナット」という方法もあります。
先に締めたナットを固定し、後から締めたナットをさらに締める方向へ同時に回すことで、ナット同士の接触面に強力な摩擦力が発生し、緩み止めの効果が得られます。

六角ナットの種類－JIS B 1181－

種類	材料	仕上げ程度
六角ナット	鋼（ねじの呼び径が39mm以下の１種、２種、及び４種の場合）	上、中、並
	鋼（ねじの呼び径が39mm以下の３種及び42mm以上の場合）
	ステンレス鋼
	非鉄金属
小形六角ナット	鋼（１種、２種及び４種の場合）	上、中
	鋼（３種の場合）
	ステンレス鋼
	非鉄金属

※二面幅（s）とねじの呼び径（d）がs/d<1.45のものを小形六角ナットという
※上面や座面などの表面粗さによっと、上、中、並の仕上げ程度にわかれる
※片側のみ面取りした１種、両面取りの２種、両面取りで薄型の３種、座付きの４種がある。ただし４種はほとんど使われていない

六角ボルトの代表的なサイズ

<単位 mm>

ねじの呼び	M2	M3	M4	M5	M6	M8	M10
二面幅	4	5.5	7	8	10	13	17
対角距離	4.6	6.4	8.1	9.2	11.5	15	19.6
頭部の高さ	1.6	2.4	3.2	4	5	6.5	8
呼び長さ	1.2	1.8	2.4	3.2	3.6	5	6

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

ナットの規格表

１種

ねじの呼び(d)	ピッチ	m		s		e	dk／dw
ねじの呼び(d)	並目	基準寸法	許容差	基準寸法	許容差	約	約
M2	0.4	1.6	0 -0.25	4	0 -0.2	4.6	3.8
M2.3	0.4	1.8		4.5		5.2	4.3
M2.5	0.45	2		5		5.8	4.7
M2.6	0.45	2		5		5.8	4.7
M3	0.5	2.4		5.5		6.4	5.3
M3.5	0.6	2.8		6		6.9	5.8
M4	0.7	3.2	0 -0.3	7		8.1	6.8
M5	0.8	4	0 -0.3	8		9.2	7.8
M6	1.0	5	0 -0.48	10	0 -0.6	11.5	9.8
M8	1.25	6.5	0 -0.58	13	0 -0.7	15	12.5
M10	1.5	8		17	0 -0.7	19.6	16.5
M12	1.75	10		19	0 -0.8	21.9	18
M14	2.0	11	0 -0.7	22		25.4	21
M16	2.0	13		24		27.7	23
M18	2.5	15		27		31.2	26
M20	2.5	16		30		34.6	29
M22	2.5	18		32		37	31
M24	3.0	19	0 -0.84	36	0 -1.0	41.6	34
M27	3.0	22		41		47.3	39
M30	3.5	24		46		53.1	44
M33	3.5	26		50		57.7	48
M36	4.0	29		55		0 -1.2	63.5	53
M42	4.5	34	0 -1.0	65	75	0 -1.2	62

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

２種

ねじの呼び(d)	ピッチ	m		s		e	dk／dw
ねじの呼び(d)	並目	基準寸法	許容差	基準寸法	許容差	約	約
M2	0.4	1.6	0 -0.25	4	0 -0.2	4.6	2.8
M2.3	0.4	1.8		4.5		5.2	4.3
M2.5	0.45	2		5		5.8	4.7
M2.6	0.45	2		5		5.8	4.7
M3	0.5	2.4		5.5		6.4	5.3
M3.5	0.6	2.8		6		6.9	5.8
M4	0.7	3.2	0 -0.3	7		8.1	6.8
M5	0.8	4		8		9.2	7.8
M6	1.0	5		10		11.5	9.8
M8	1.25	6.5	0 -0.36	13	0 -0.25	15	12.5
M10	1.5	8		17	0 -0.25	19.6	16.5
M12	1.75	10		19	0 -0.35	21.9	18
M16	2.0	13	0 -0.43	24	0 -0.35	27.7	23

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

３種

ねじの呼び(d)	ピッチ	m		s		e	dk／dw
ねじの呼び(d)	ピッチ	基準寸法	許容差	基準寸法	許容差	約	約
M2	0.4	1.2	0 -0.25	4	0 -0.2	4.6	3.8
M2.5	0.45	1.6		5		5.8	4.7
M3	0.5	1.8		5.5		6.4	5.3
M4	0.7	2.4		7		8.1	6.8
M5	0.8	3.2	0 -0.3	8		9.2	7.8
M6	1.0	3.6		10		11.5	9.8
M8	1.25	5		13	0 -0.25	15	12.5
M10	1.5	6		17	0 -0.25	19.6	16.5
M12	1.75	7	0 -0.36	19	0 -0.35	21.9	18
M16	2.0	10	0 -0.36	24		27.7	23
M20	2.5	12	0 -0.43	30		34.6	29
M22	2.5	13		32	0 -0.4	37	31
M24	3.0	14		36		41.6	34
M30	3.5	18		46		53.1	44

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

小形六角ナット(1種

ねじの呼び(d)	ピッチ (P)	m		s
M8	1.25	6.5	0 -0.3	12	0 -0.25
M12	1.75	10	0 -0.35	17	0 -0.35

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

小形六角ナット(2種

ねじの呼び(d)	ピッチ (P)	m		s
M8	1.25	6.5	0 -0.3	12	0 -0.25
M10	1.5	8	0 -0.3	14	0 -0.25
M12	1.75	10	0 -0.35	17	0 -0.35

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

小形六角ナット(3種

ねじの呼び(d)	ピッチ (P)	m		s
M8	1.25	5	0 -0.3	12	0 -0.25
M10	1.5	6	0 -0.3	14	0 -0.25
M12	1.75	7	0 -0.35	17	0 -0.35

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

袋ナット(３形２種

ねじの呼び(d)	m2		m3		A1	T2	R	r	S
M3	4.8	±0.25	2.4	0 -0.3	4.6	0.4	2.3	0.5	5.5
M4	6.2		3.2		5.6	0.4	3		7
M5	7.5		4		6.6	0.4	3.5		8
M6	9.5		5		8.5	0.5	4.5		10
M8	12.5	±0.3	6.5	0 -0.36	11.5	0.5	6.0		13
M10	15.5		8		14.5	0.8	7.5		17
M12	18.5		10		16.5	0.8	8.5	1.0	19
M14	21		11	0 -0.43	19.5	1.0	10		22
M16	24	±0.4	13		21.5	1.0	11		24
M18	31		15		23.5	1.2	12		27
M20	29		16		26.5	1.2	13		30
M22	32.5		18		28.5	1.2	14.5		32
M24	35.5		19	0 -0.52	32.5	1.2	16.5		36
M27	41	±0.5	22		37.5	1.6	19	1.5	41
M30	45	±0.5	24		41.5	1.6	21		46
M33	49	±1.0	26		45.5	1.6	23		50
M36	54.5		29		50.5	1.6	25.5		55
M42	63.5		34	0 -1.0	59.0	2.3	29.5		65
M48	67.5		38	0 -1.0	59.0	2.3	29.5		75

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

フランジ付き六角ナットセレート付き

ねじの呼び (d)	平径 (s)		対角 (e)	フランジ径 (dc)		全高 (m)		六角部高さ (m1)	フランジ厚 (c)	θ゜
ねじの呼び (d)	基準寸法	許容差	（参考）	基準寸法	許容差	基準寸法	許容差	最小	最小	θ゜
M3	5.5	+0 -0.2	6.3	8	+0 -0.4	3.7	±0.15	2.4	1.0	15゜
M4	7		8.0	10		4.5		3.2	1.1	15゜
M5	8		9.2	12		5.5		3.3	1.1	30゜
M6	10		11.5	13		6.0		4	1.5
M8	12	+0 -0.25	13.8	17		7.5	±0.2	5	1.5
M10	14		16.2	19		9.0		6	1.8
M12	17		19.6	24		11		7	1.8
M16	24	+0 -0.35	27.7	33	+0 -1.0	15	±0.3	9	2.5

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

フランジ付き六角ナットセレートなし

ねじの呼び (d)	平径 (s)		対角 (e)	フランジ径 (dc)		全高 (m)		六角部高さ (m1)	フランジ厚 (c)	θ゜
ねじの呼び (d)	基準寸法	許容差	（参考）	基準寸法	許容差	基準寸法	許容差	最小	最小	θ゜
M2.6	5	+0 -0.2	5.7	8	+0 -0.4	3.1	±0.15	2.0	1.0	15゜
M3	5.5		6.3	8		3.7		2.4	1.0
M3.5	5.5		6.3	8		3.7		2.4	1.0
M4	7		8.0	10		4.5		3.2	1.1
M5	8		9.2	12		5.5		3.3	1.1	30゜
M6	10		11.5	13		6.0		4	1.5
M8	12	+0 -0.25	13.8	17		7.5	±0.2	5	1.5
M10	14		16.2	19		9.0		6	1.8
M12	17		19.6	24		11		7	1.8

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

ナイロンナット

ねじの呼び (d)	ピッチ (p)	平径 (s)	高さ (m)
ねじの呼び (d)	並目	平径 (s)	高さ (m)
M2.6	0.45	5	3
M3	0.5	5.5	4.3
M4	0.7	7	5.5
M5	0.8	8	6.0
M6	1.0	10	7.8
M8	1.25	13	9.8
M10	1.5	17	12.0
M12	1.75	19	14.4
M14	2.0	22	16
M16	2.0	24	18
M18	2.5	27	20
M20	2.5	30	20
M22	2.5	32	22
M24	3.0	36	24

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

四角ナットステンレス

ねじの呼び(d)	二面幅（S）	高さ	厚さ(m)
M4	7	2.0	3.2
M4	10	2.0	3.2

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

四角ナット鉄

ねじの呼び(d)	ピッチ	S	m
M3	0.5	5.5	2.4
M4	0.7	7.0	3.2
M5	0.8	8.0	4.0
M6	1.0	10.0	5.0
M8	1.25	13.0	6.5
M10	1.5	17	8

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
