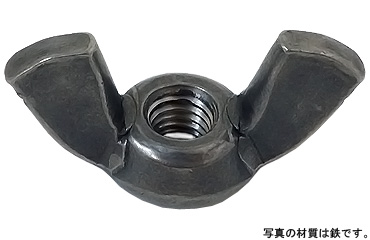

ちょうナット（蝶ナット）は、工具を使わず簡単に締めたり緩めたりできるナットです。
強く締め付けることより、容易に取り外せることを優先する場合に使われます。1種～4種がありますが、現在、流通しているものはほとんどが2種です。
照明のソケットをいろいろな場所に取り付けられるクリップです。ソケットの固定にちょうナットが使われています。

ちょうナットの種類 -JIS B 1185-

種類	形状
１種	翼端は半円形とする
２種	翼端は角形とする
３種	ねじ部の高さによって高形と低形に区別する
４種	翼部のくぼみはつけなくてもよい

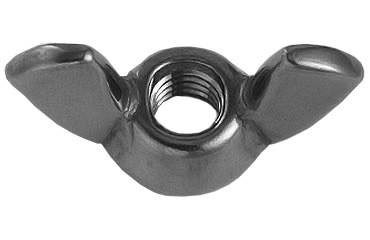

ちょうナット（２種）の代表的なサイズ

<単位 mm>

ねじの呼び	M3	M4	M5	M6	M8	M10	M12
翼の幅	17	17	21	27	31	36	48
翼の高さ	9	9	11	13	16	18	23
座面の径	6.5	6.5	8	10	13	16	20

ちょうナットの規格表

冷間蝶ナット：１種

ねじの呼び (d)	ピッチ (p)	D		H		A	B	C
ねじの呼び (d)	ピッチ (p)	基準寸法	許容差	基準寸法	許容差	A	B	C
M6	1.0	32	±2	16	±1.5	10.5	9	6
M8	1.25	40		20		14.5	12	8
M10	1.5	50		24		18	15	10
M12	1.75	60		30		22	18	12
M16	2.0	60		30	±2.0	22	18	12

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

冷間蝶ナット：２種（Ｒ＝小形）

ねじの呼び (d)	ピッチ (p)	D		H		A	B	C
ねじの呼び (d)	ピッチ (p)	基準寸法	許容差	基準寸法	許容差	A	B	C
M3	0.5	17	±1.5	9	±1.5	7.5	5.5	3.5
M4	0.7	21		11		10	6.5	4.5
M5	0.8	21		11		10	6.5	4.5
M6	1.0	27		13		12.5	8.5	5.5
M8	1.25	31	±2	16		14	10	6.5
M10	1.5	36		18		16.5	12	7.5
M12	1.75	48		22		22	15	9

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

冷間蝶ナット：２種（Ｈ＝大形）

ねじの呼び (d)	ピッチ (p)	D		H		A	B	C
ねじの呼び (d)	ピッチ (p)	基準寸法	許容差	基準寸法	許容差	A	B	C
M5	0.8	27	±1.5	13	±1.5	12.5	8.5	5.5
M6	1.0	31	±2	16		14	10	6.3
M8	1.25	36		18		16.5	12	7.7
M8	1.25	36		18		16.5	12	7.7
M10	1.5	48	23	21	16	9

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

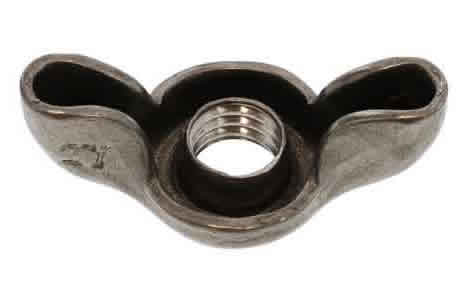

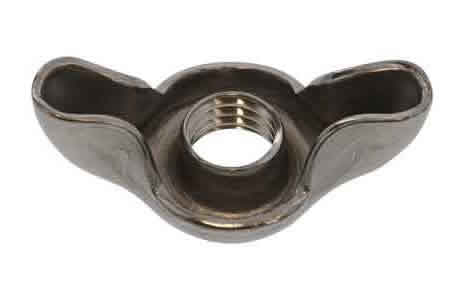

ちょうナット－プレス蝶ナット：３種

ねじの呼び (d)	ピッチ (p)	D		H		C	S		F		t
ねじの呼び (d)	ピッチ (p)	基準寸法	許容差	基準寸法	許容差	C	基準寸法	許容差	基準寸法	許容差	t
M3	0.5	19.1	±1.0	8.5	±0.5	3.0	1.8	±0.5		±0.5	0.8
M4	0.7	19.1		8.5		3.0	1.8		10.0		0.8
M5	0.8	22.2		9.0		3.0	2.1		11.0		0.8
M6	1.0	25.4		9.5		3.5	2.3		12.8		1
M8	1.25	31.8		11.0		5.0	3.2		17.0		1.2
M10	1.5	35	±1.5	14	±1.0	5.5	3.8		18.0	±1.0	1.2

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。
